Nosníky plošiny

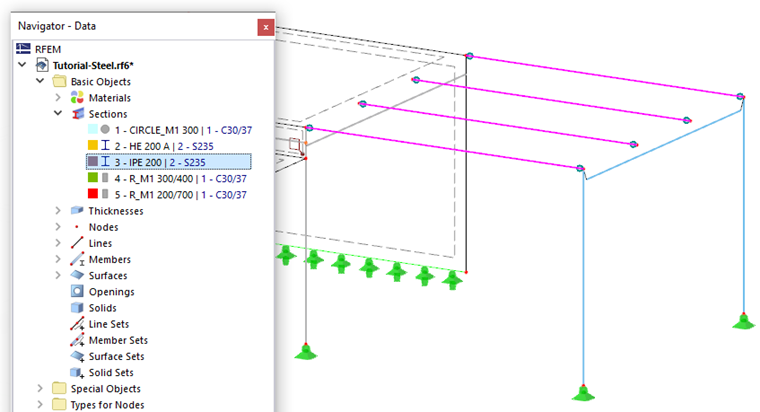

Nosníky plošiny vybereme z navigátoru kliknutím na položku IPE 200.

Výběr plošných nosníků pomocí navigátoru

Poté dvojím kliknutím na jeden z vybraných nosníků v pracovním okně otevřete dialog 'Upravit pruty'.

Vyberte záložku Typy posouzení. Pro zadání nového typu vzpěrné délky opět klikněte na tlačítko (viz obrázek Vytvoření nového typu vzpěrné délky ).

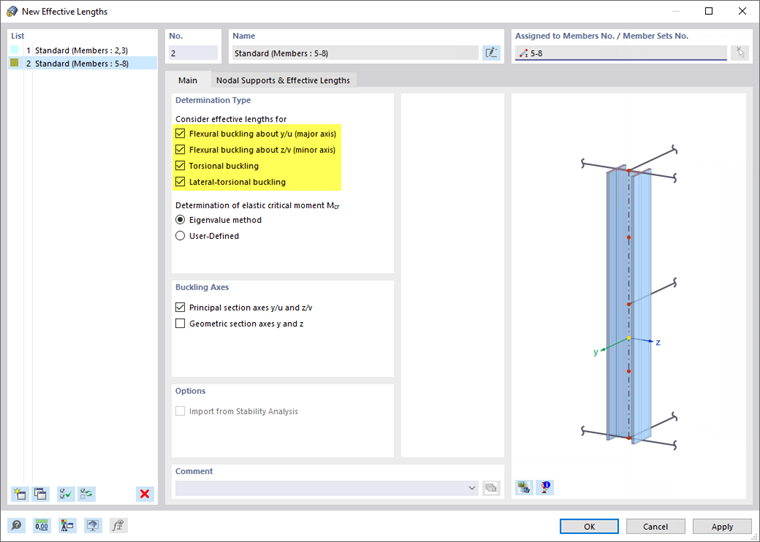

V dialogu 'Nové vzpěrné délky' se aktivují všechna čtyři zaškrtávací políčka, aby se vzpěrné délky zohlednily při všech typech posouzení stability. To je na místě, protože u nosníků plošiny nebyly definovány imperfekce.

Nastavení pro stabilitní návrh plošinových nosníků

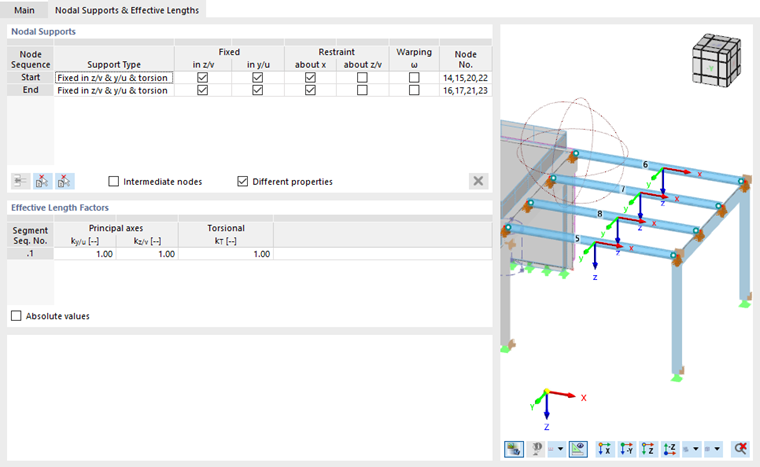

Na záložce 'Uzlové podpory a vzpěrné délky' lze zadat stejné údaje jako pro sloupy: Na obou koncích jsou nosníky bočně upevněné s torzními uloženími okolo os x.

Uzlové podpory a efektivní délky plošinových nosníků

Kliknutím na tlačítko OK dialog zavřeme a vrátíme se do dialogu 'Upravit pruty'.

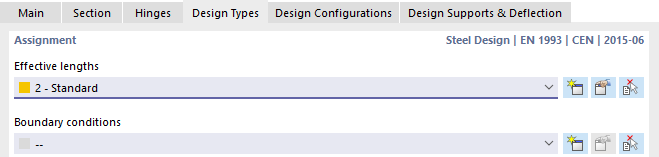

Účinné délky typu "2" pro podpěrné nosníky

Nový typ vzpěrných délek se nastaví pro nosníky plošiny.

Před zavřením dialogu je třeba zkontrolovat záložku 'Konfigurace pro posouzení', kde je opět přednastavena konfigurace mezního stvau únosnosti 'Výchozí' (viz obrázek Konfigurace pro posouzení sloupů ). Poté kliknutím na tlačítko OK přiřadíte nosníkům plošiny typy posouzení.
