Kontrola nastavení

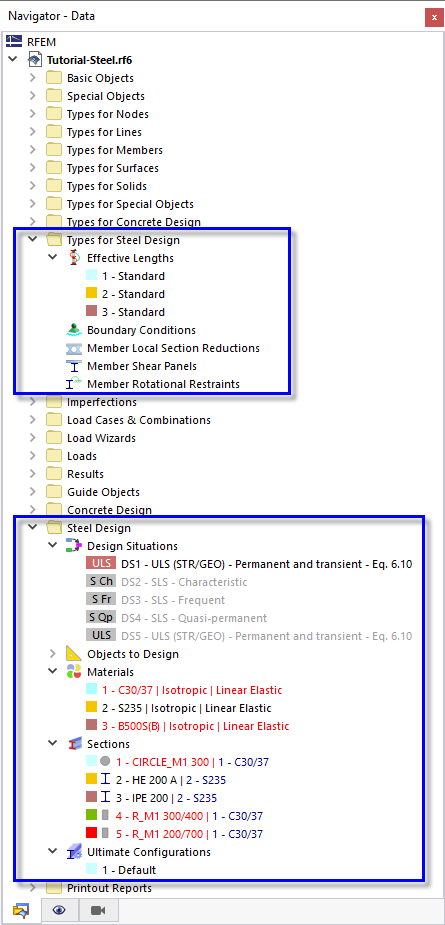

Pokud je v kategorii 'Typy pro posouzení ocelových konstrukcí' a 'Posouzení ocelových konstrukcí' ve stromové struktuře 'Navigátor - Data' zvýrazněno něco červeně, není některý parametr definovaný, nesprávně přiřazený nebo irelevantní pro posouzení (jako např. materiál C30/37 nebo betonové průřezy).

Příčné výztuhy jsou spravovány ve stromové kategorii 'Typy pro pruty'.

K dispozici jsou také možnosti pro kontrolu nastavení v navigátoru a v tabulkách.

Navigátor Zobrazit

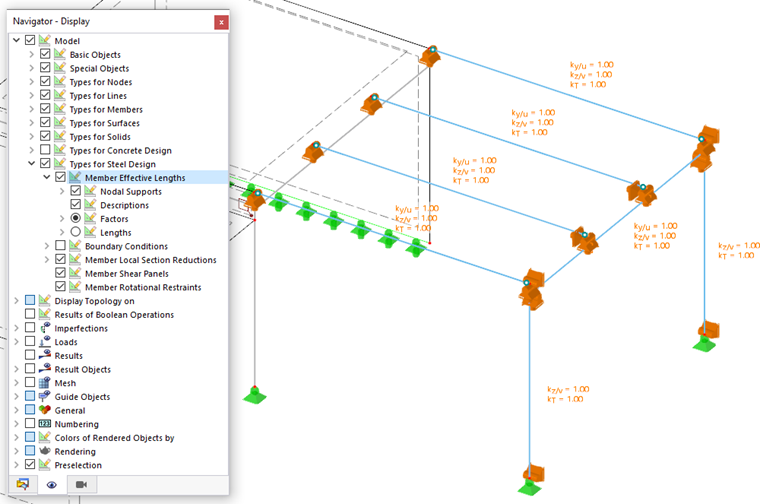

Přejděte na navigátor Zobrazit kliknutím na záložku Navigátor - Zobrazení . Položky v kategorii 'Typy pro posouzení ocelových konstrukcí' umožňují zapnout nebo vypnout určité typy. Pokud například zaškrtneme políčko Vzpěrné délky prutu, zobrazí se uzlové podpory, které jsou relevantní pro výpočet vlastních čísel.

Pokud toto zaškrtávací políčko zrušíme, budou vzpěrné délky opět vypnuty.

Tabulka

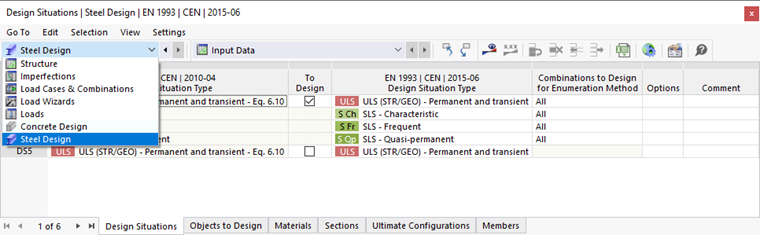

Všechny parametry relevantní pro posouzení oceli jsou také obsažené v tabulce pod pracovním prostorem. Pro přístup k nim je nutné vybrat možnost Posouzení ocelových konstrukcí ze seznamu hlavních kategorií.

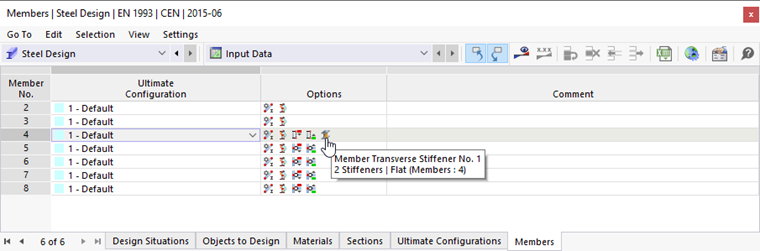

V tabulce 'Objekty pro posouzení' jsou uvedeny pruty relevantní pro posouzení, zatímco v tabulce 'Pruty' jsou uvedeny podrobné informace o sedmi prutech a jejich možnostech posouzení pomocí symbolů.

Pokud kliknete na některý ze symbolů, například na symbol 'Příčná výztuha prutu', otevře se dialog 'Upravit prut', v němž můžete zkontrolovat nebo změnit nastavení tohoto prutu.
