Se qualcosa è evidenziato in rosso nelle categorie 'Tipi per verifica acciaio' e 'Verifica acciaio' dell'albero 'Navigatore - Dati', qualche parametro è indefinito, assegnato erroneamente o irrilevante per la verifica (come il materiale C30/37 o le sezioni di calcestruzzo).
Gli irrigidimenti trasversali sono gestiti nella categoria albero 'Tipi per aste'.
Ci sono anche alcune opzioni per controllare le impostazioni nel navigatore e nelle tabelle.

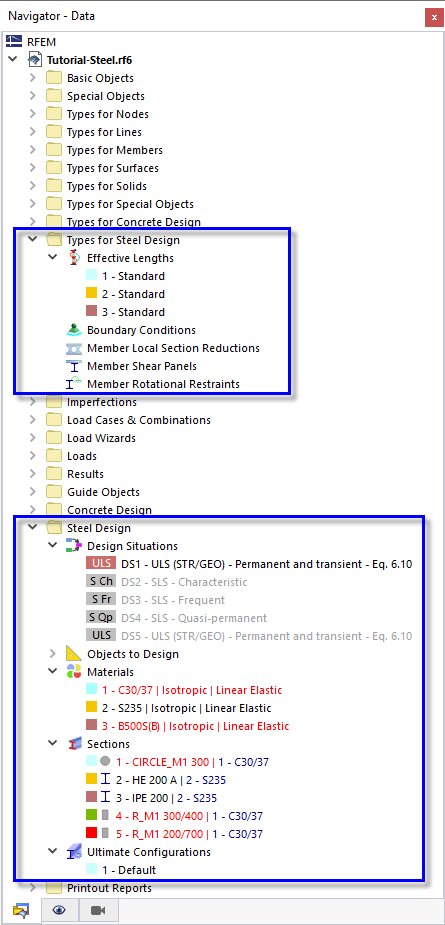

Navigatore - Visualizza
Aprire il navigatore - Visualizzazione facendo clic sulla scheda
. Gli elementi nella categoria 'Tipi per verifica acciaio' consentono di attivare o disattivare tipi specifici. Quando si seleziona la casella di controllo Lunghezze libere d'inflessione dell'asta, ad esempio, vengono visualizzati i vincoli esterni dei nodi pertinenti per determinare gli autovalori.
Deselezionare quella casella di controllo in modo che le lunghezze libere d'inflessione siano nuovamente disattivate.

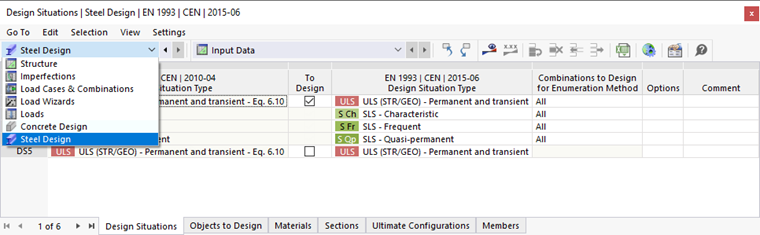

Tabella
Tutti i parametri rilevanti per la verifica acciaio sono inclusi anche nella tabella sotto l'area di lavoro. Per accedervi, selezionare l'opzione Verifica acciaio dall'elenco delle categorie principali.
La tabella 'Oggetti da verificare' elenca le aste rilevanti per la verifica, mentre la tabella 'Aste' fornisce informazioni dettagliate sulle sette aste e le loro opzioni di verifica, rappresentate da simboli.
Quando si fa clic su uno dei simboli, ad esempio 'Irrigidimento trasversale dell'asta', la finestra di dialogo 'Modifica asta' si apre in modo che sia possibile controllare o modificare le impostazioni di questa asta.
