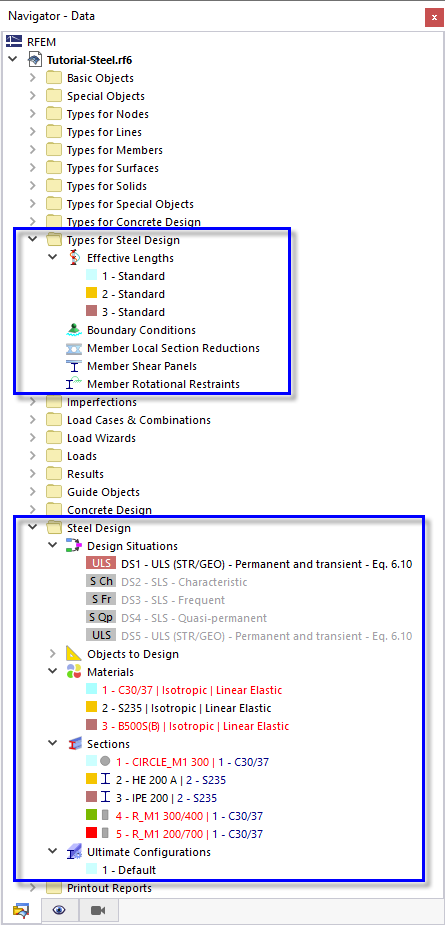

Se algo estiver destacado a vermelho nas categorias 'Tipos para dimensionamento de aço' e 'Dimensionamento de aço' da árvore 'Navegador - Dados', algum parâmetro está indefinido, atribuído incorretamente ou irrelevantes para o dimensionamento (tais como o material C30/37 ou as secções de betão).
Os reforços transversais são geridos na categoria de árvore 'Tipos para barras'.
Existem também algumas opções para verificar a configuração no navegador e nas tabelas.
Navegador – Mostrar
Abra o Navegador - Mostrar através do separador

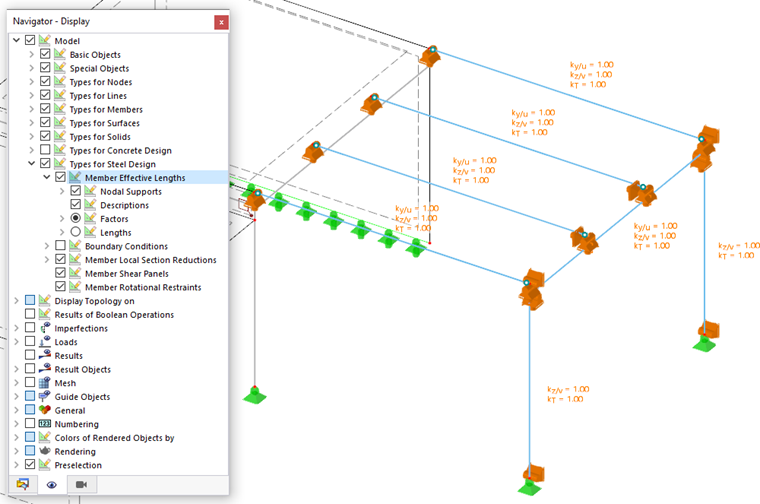

. Os itens na categoria 'Tipos para dimensionamento de aço' permitem activar ou desactivar tipos específicos. Quando seleciona a caixa de seleção Comprimentos efetivos da barra, por exemplo, são exibidos os apoios de nó que são relevantes para determinar os valores próprios.
Limpe essa caixa de seleção para que os comprimentos efetivos sejam novamente desativados.
Tabela

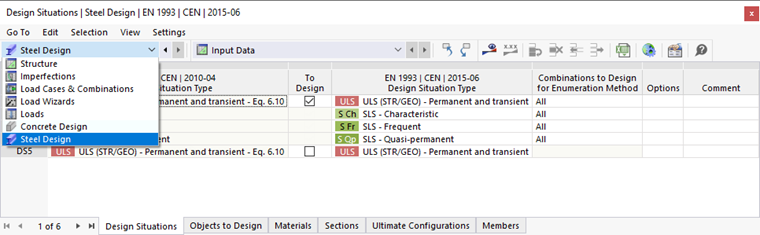

Todos os parâmetros relevantes para o dimensionamento de aço também estão incluídos na tabela abaixo do espaço de trabalho. Para acessá-las, selecione a opção Dimensionamento de aço na lista das categorias principais.

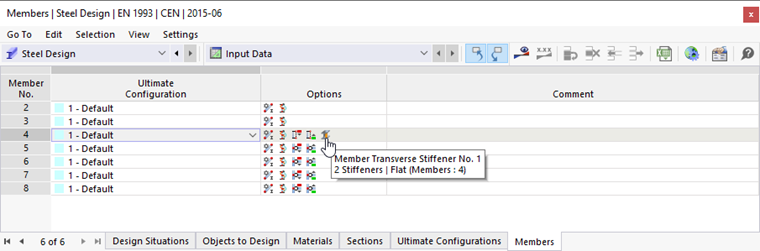

A tabela 'Objectos a dimensionar' lista as barras relevantes para o dimensionamento, enquanto que a tabela 'Barras' fornece informação detalhada sobre as sete barras e as suas opções de dimensionamento, representadas por símbolos.
Quando clica num dos símbolos, por exemplo, 'Reforço transversal de barra', a caixa de diálogo 'Editar barra' é aberta para que possa verificar ou modificar as configurações desta barra.
