Relatório de impressão

Os dados do dimensionamento de aço podem ser adicionados ao relatório de impressão que foi criado na parte 1. Para abrir este documento, clique duas vezes no item 1 na categoria Relatórios de impressão do 'Navegador - Dados'.

No relatório de impressão, abra o 'Gestor de relatório de impressão' através do botão Editar relatório de impressão na barra de ferramentas (segundo a partir da direita). Em alternativa, seleccione Editar relatório de impressão no menu Editar.

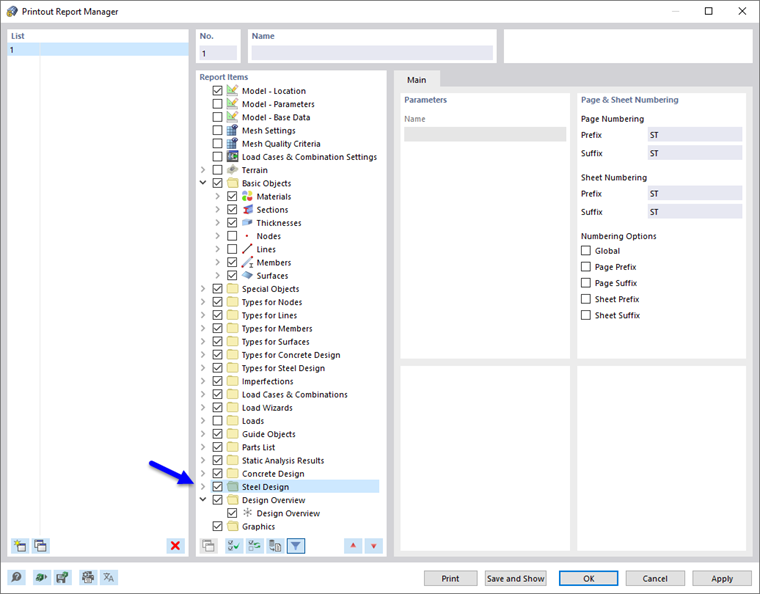

Ative a pasta do item de relatório Design de aço para incluir os dados do dimensionamento. Em seguida, clique em Guardar e mostrar.

O Capítulo 13 do relatório de impressão contém os dados predefinidos do dimensionamento de aço.

Informação

Se pulou a parte 2 do tutorial, a numeração dos capítulo é diferente.

O Capítulo 13.6.1 contém as relações de dimensionamento de cada barra.

Os detalhes de dimensionamento que imprimiu na tabela (ver Detalhes da verificação de dimensionamento ) são colocadas no final do Capítulo 13. Se pretender, pode arrastar esse item para outra posição, por exemplo, para o Capítulo 13.6.1.

Ajustar o conteúdo

Para adicionar ou remover um capítulo, pode utilizar o 'Gestor de relatórios de impressão' conforme descrito na Parte 1. Clique com o botão direito o capítulo 13.6 Resultados, por exemplo (1), para abrir o menu de atalho deste capítulo. Seleccione a opção Editar (2).

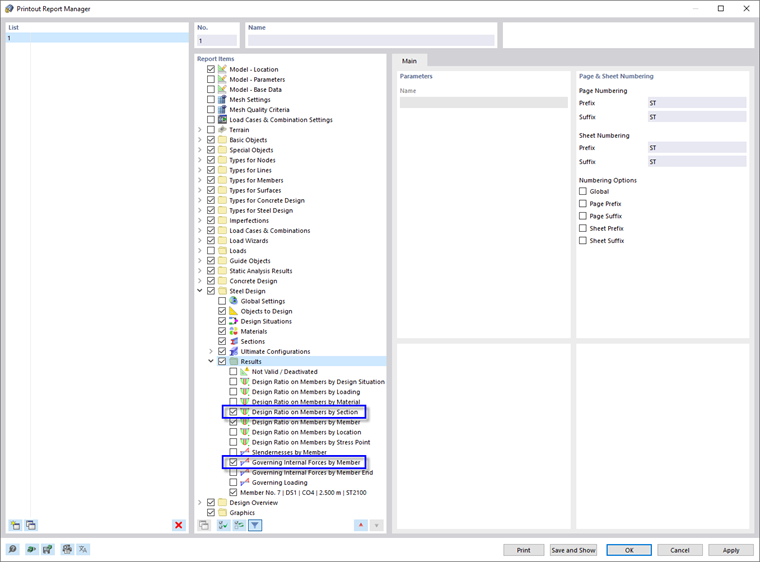

No 'Gerenciador de relatórios de impressão', a categoria 'Resultados' do dimensionamento de aço é definida na área 'Itens de relatório'. Active as caixas de seleção Relação de dimensionamento em barras por secção e Gerenciamento de esforços internos por barra , por exemplo, para adicionar esses resultados ao relatório de impressão.

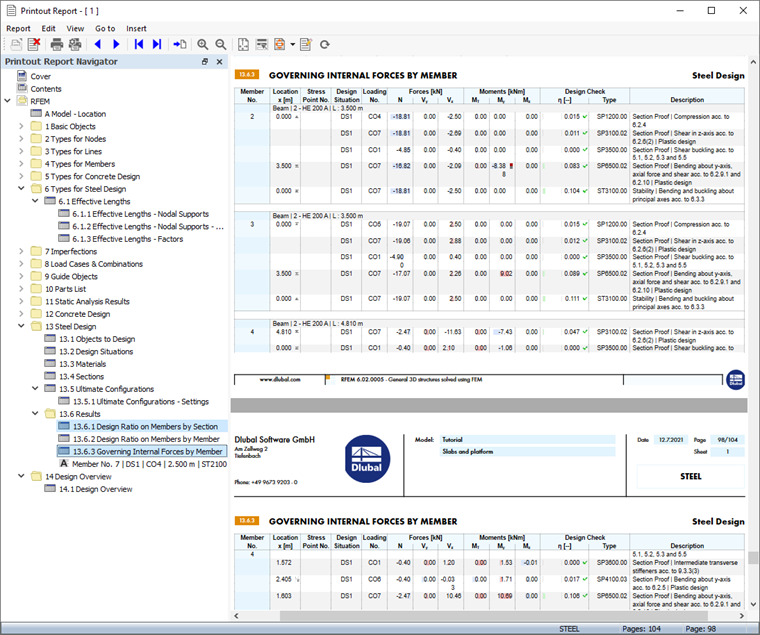

Clique em Guardar e mostrar para fechar o 'Gestor de relatórios de impressão' e actualizar o relatório de impressão.

Impressão gráfica

Para adicionar uma imagem ao relatório de impressão, minimize a janela de pré-visualização através do botão Minimizando na barra de título do 'Relatório de impressão'. O espaço de trabalho do RFEM reaparece mostrando a forma própria da viga da plataforma (ver Forma própria na imagem de vista de corte ). Rode e amplie o modelo para uma boa visualização da forma do modo.

Para imprimir esta imagem, clique no botão Botão de lista próximo ao botão Imprimir na barra de ferramentas. É aberta uma lista de opções de impressão. Clique em Imprimir gráfico no relatório de impressão.

A pré-visualização da imagem é apresentada com algumas opções para ajustar o layout.

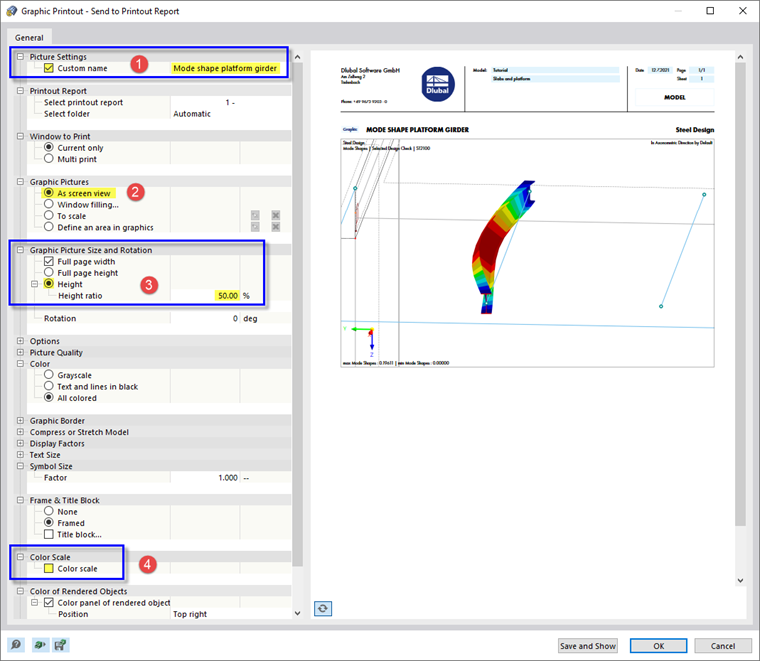

Seleccione a caixa de selecção Nome personalizado na área 'Definições de imagem' (1). Em seguida, introduza Modo de forma de plataforma viga na caixa de texto à direita para substituir o título predefinido. Certifique-se de que Como vista de ecrã está definido na área 'Imagens gráficas' (2).

Na área 'Tamanho e rotação da imagem gráfica', seleccione a opção Altura para poder definir o tamanho vertical da imagem (3). Introduz a taxa de altura de 50%, o que significa que apenas metade da página é utilizada. Para ocultar o painel, desmarque a caixa de seleção Escala de cores na área 'Escala de cores' (4). Em seguida, clique em Guardar e mostrar.

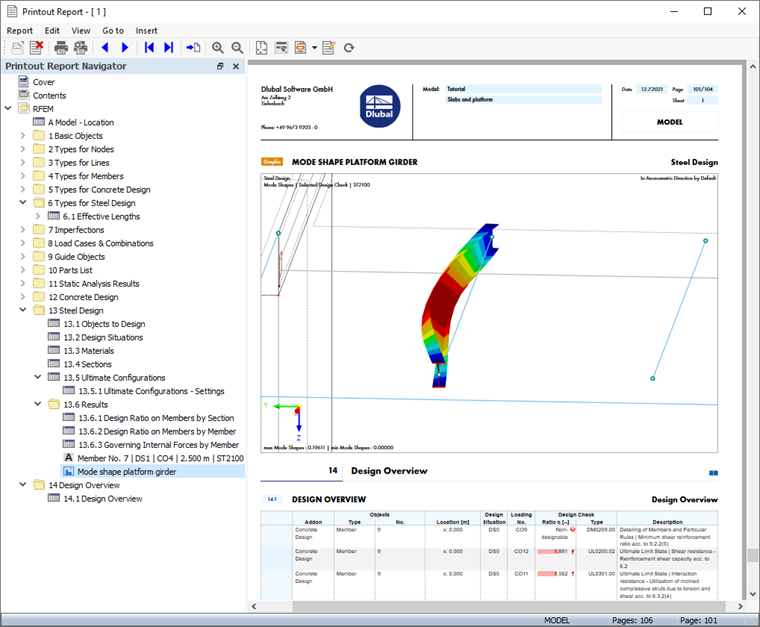

O relatório de impressão é criado novamente com a imagem na última página do capítulo 'Dimensionamento de aço'.

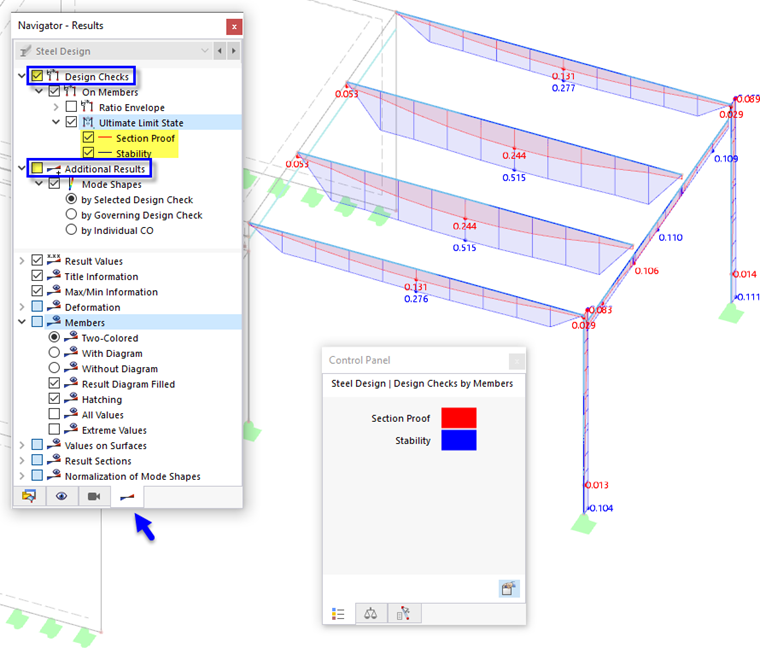

Minimize novamente o relatório de impressão. No espaço de trabalho do RFEM, selecione o 'Navegador - Resultados'. Exiba os diagramas das duas verificações de dimensionamento ULS seleccionando a caixa de selecção Verificações de dimensionamento e activando as Prova de secção e Estabilidade itens. Desmarque a caixa de seleção Resultados adicionais para desativar as formas próprias.

Sugestão

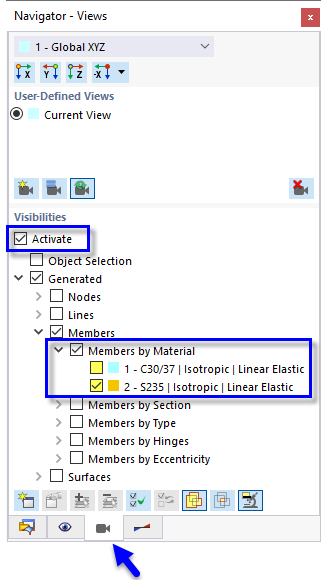

Quando activa as 'Visibilidades' no 'Navegador - Vistas' para barras que contenham exclusivamente o material 2 - S235, todos os outros objectos será esbatido.

Para imprimir a imagem do dimensionamento, clique novamente no botão Imprimir gráfico no relatório de impressão da barra de ferramentas (ver a imagem Opções 'Imprimir gráfico'). Aparecerá a pré-visualização para ajustar o esquema.

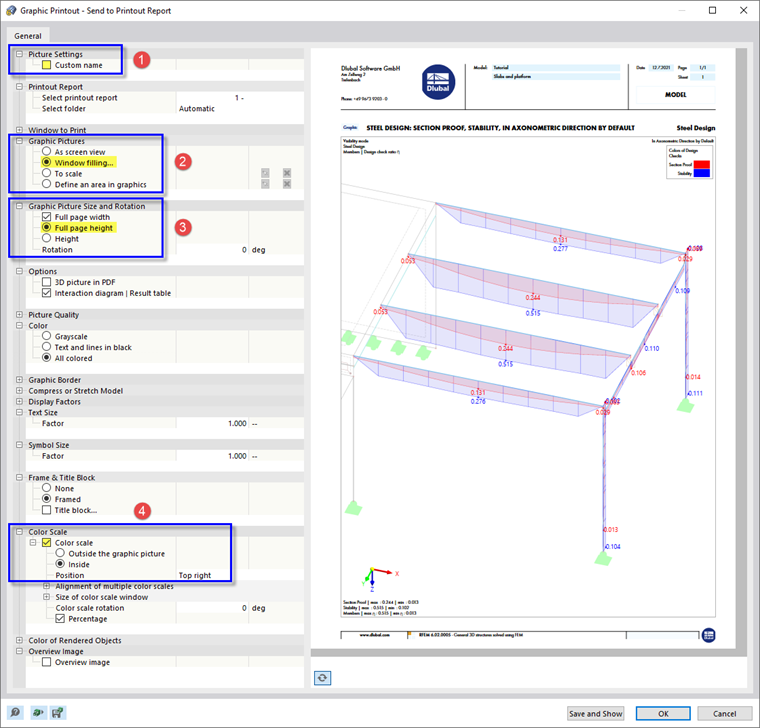

Desmarque a caixa de seleção Nome personalizado na área 'Definições de imagem' para aplicar o título padrão (1). Na área 'Imagens gráficas', seleccione a opção Preenchimento de janela (2).

Para utilizar a página inteira para a imagem, selecione Altura total da página (3). Ative a caixa de seleção Escala de cores para exibir o painel com a legenda (4). Em seguida, clique em Guardar e mostrar para poder verificar a imagem no relatório de impressão.

Por fim, feche o relatório de impressão através do botão Fechar .

Agora você concluiu a parte de dimensionamento de aço do tutorial. Desmarque a caixa de seleção Ativar das 'Visibilidades' (ver a imagem Ativar a visibilidade de apenas barras de aço) para que todos os objetos apresentado novamente.

Guarde os dados através do botão Guardar na barra de ferramentas.
