Pilares

Se forem apresentados resultados, desative-os através do botão Resultados na barra de ferramentas. Clique no botão Vista axonométrica para definir a vista axonométrica.

Para uma melhor visualização, seleccione a opção Modelo de arames que pode aceder através do botão Lista de modelos transparente na barra de ferramentas.

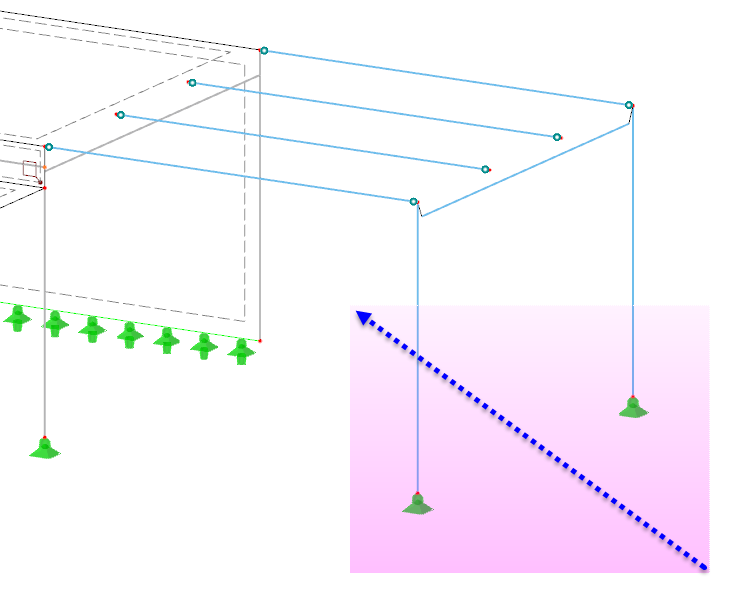

Para seleccionar as duas colunas, desenhe uma janela da direita para a esquerda atravessando-as. Não capture quaisquer outras barras no interior.

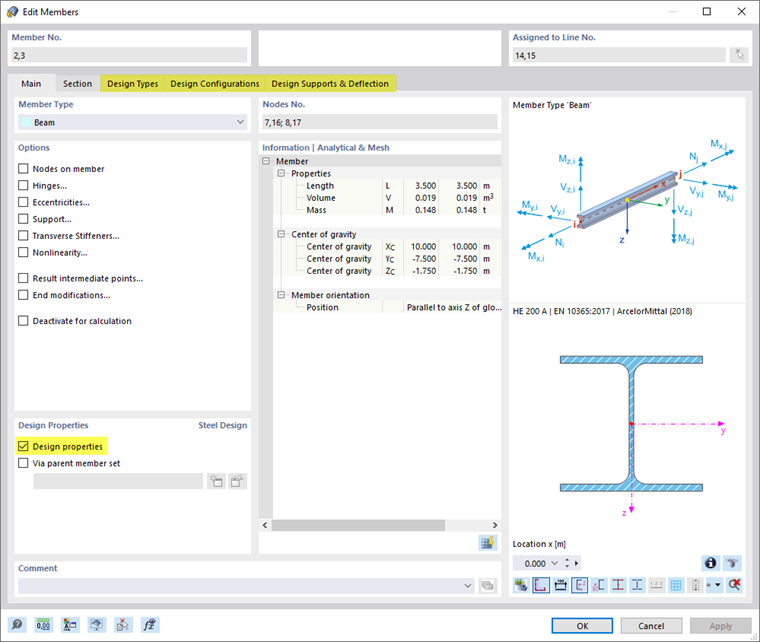

Clique duas vezes numa das colunas selecionadas para abrir a caixa de diálogo 'Editar barra'. No primeiro separador, as 'Propriedades de dimensionamento' são activadas para que fiquem disponíveis separadores adicionais para controlar a configuração.

Comprimentos efetivos

Selecione o separador Tipos de dimensionamento.

Informação

A área 'Atribuição' oferece duas opções para a verificação de estabilidade de acordo com a EN 1993-1-1: Quando são definidos comprimentos efetivos, o dimensionamento é realizado para barras uniformes de acordo com 6.3.1 a 6.3.3. Utilizando as condições de fronteira, pode aplicar o método geral de acordo com 6.3.4.

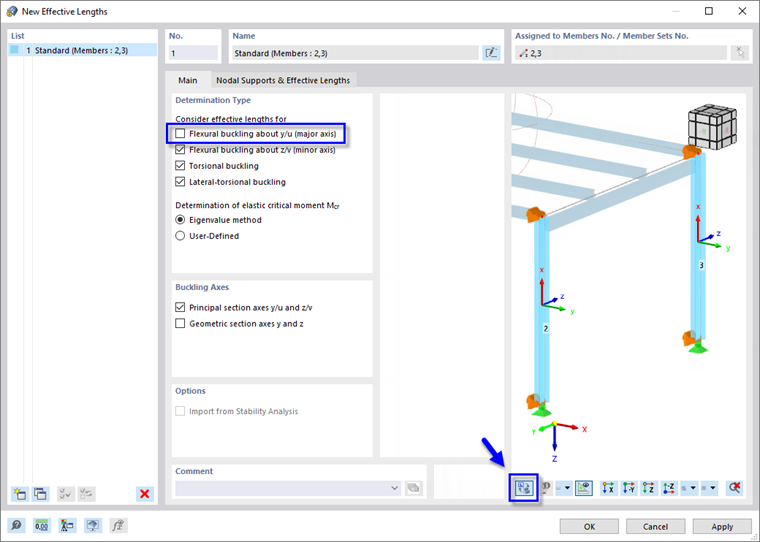

Para os pilares, deve ser utilizado o método de barras uniformes. Junto à linha 'Comprimentos efetivos', clique no botão Novo para criar um novo tipo de comprimento. A caixa de diálogo 'Novos comprimentos efetivos' é aberta.

Na área 'Considerar comprimentos efetivos para', desmarque a caixa de seleção Encurvadura por flexão em torno de y/u (eixo maior) . Não é necessário verificar a encurvadura por flexão no plano do pórtico, porque foram definidas imperfeições nessa direção (ver Parte 1).

Para verificar os eixos dos pilares, utilize o botão Vista do modelo na parte inferior da área direita. A vista real do modelo é apresentada.

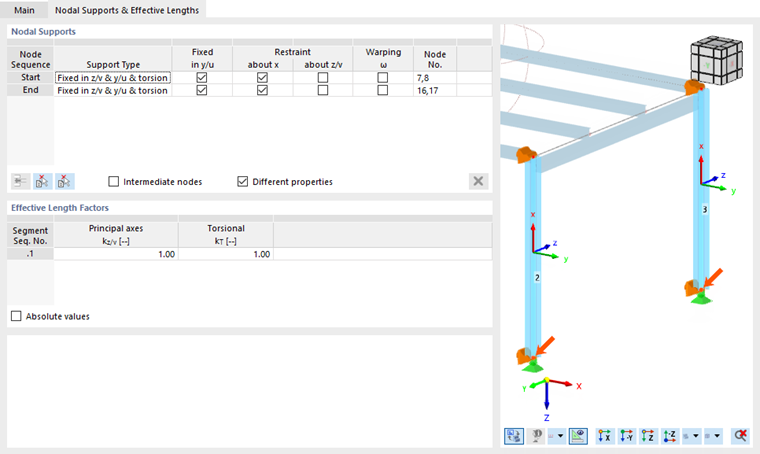

Selecione o separador Apoios de nós e comprimentos efetivos em seguida.

Os apoios são definidos por defeito nas duas extremidades da barra. O tipo predefinido é fixado lateralmente com restrição de torção em torno do eixo longitudinal ("garfo"), mas livre para empenar.

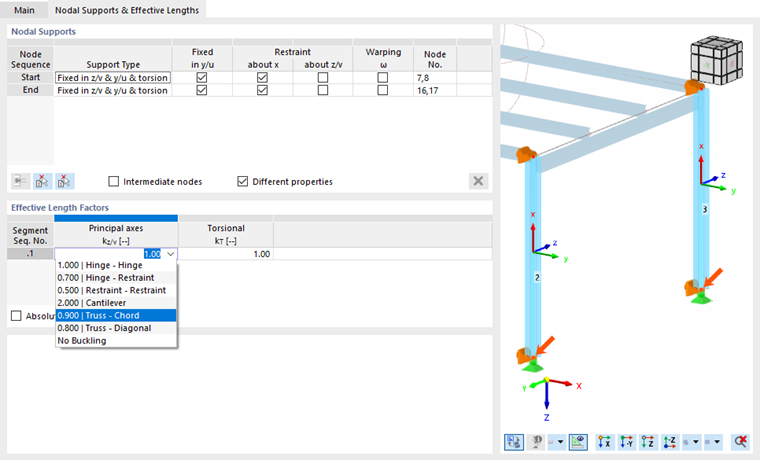

Na área 'Fatores de comprimento efetivo', os fatores são definidos como 1,0. Representam um modelo articulado-articulado no que diz respeito à encurvadura. Pode-se considerar a elasticidade dos capiteis aumentando os fatores de comprimento de encurvadura, mas assumir apoios fixos é adequado para o tutorial.

Clique em OK para fechar a caixa de diálogo e regressar à caixa de diálogo 'Editar barras'.

Configuração de dimensionamento

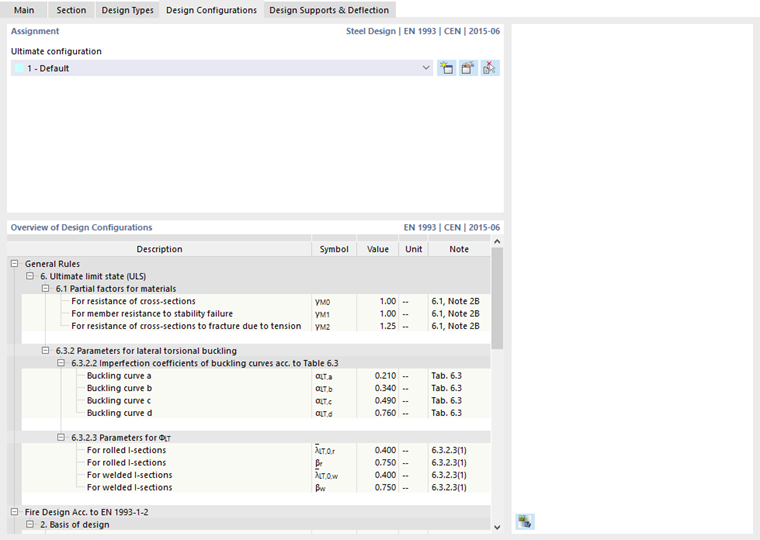

Por fim, selecione o separador Configurações de dimensionamento. A configuração final 'Padrão' está predefinida (ver Configuração 'Principal' da imagem de configuração última ). Seria possível definir uma nova configuração e aplicá-la apenas às colunas, mas isso não é necessário para o tutorial.

Clique em OK para atribuir os comprimentos efetivos e feche a caixa de diálogo 'Editar barras'.
