Sloupy

Pokud se zobrazí nějaké výsledky, můžete je vypnout tlačítkem v panelu nástrojů. Kliknutím na tlačítko nastavíme axonometrický pohled.

Pro lepší zobrazení je třeba vybrat možnost Drátový model, kterou lze otevřít kliknutím na tlačítko v panelu nástrojů.

Vyberte zobrazení 'Drátový model'

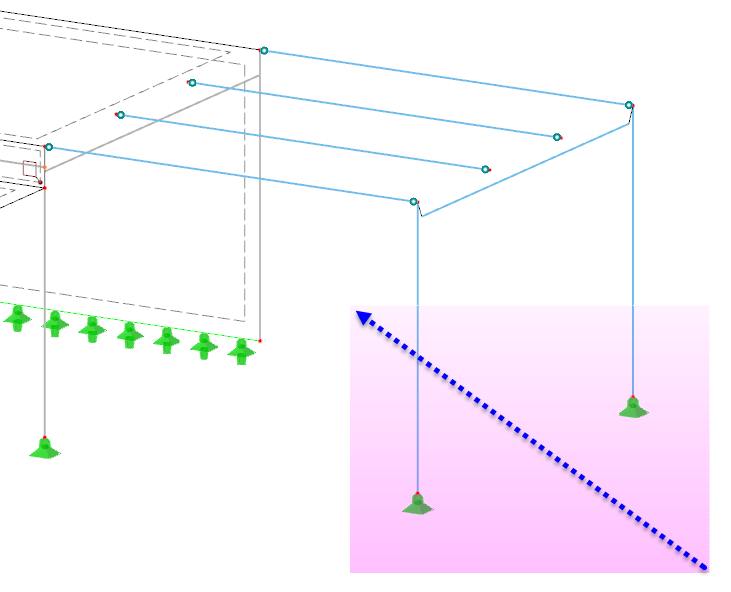

Oba sloupce vybereme tak, že na ně vytáhneme okno zprava doleva. Nezachytávejte uvnitř žádné další pruty.

Výběr sloupů

Dvojím kliknutím na jeden z vybraných sloupů se otevře dialog 'Upravit prut'. Na první záložce jsou aktivovány 'Vlastnosti posouzení', takže jsou k dispozici další záložky pro nastavení.

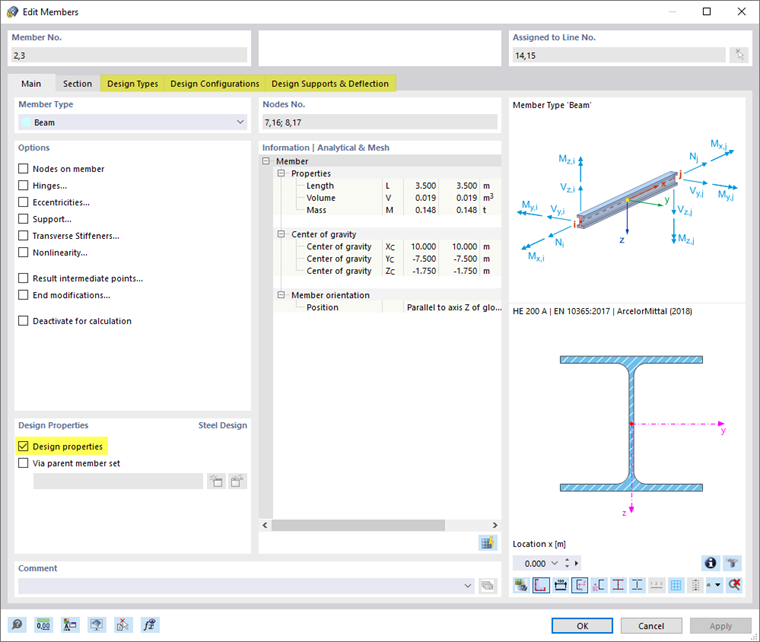

Vlastnosti posudku aktivované pro sloupy

Vzpěrné délky

Vyberte záložku Typy posouzení.

Vytvoření nového typu vzpěrné délky

U sloupů se použije metoda pro konstantní pruty. Vedle řádku 'Vzpěrné délky' klikněte na tlačítko pro vytvoření nového typu délky. Otevře se dialog 'Nové vzpěrné délky'.

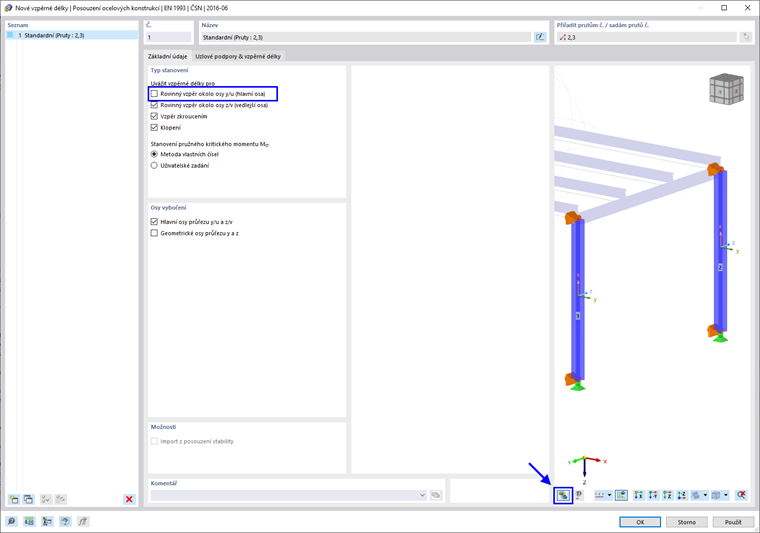

Hlavní nastavení pro vzpěrné délky

V části 'Zohlednit vzpěrné délky pro' zrušte zaškrtnutí políčka pro Rovinný vzpěr okolo osy y/u (hlavní osy) . Není vyžadováno posuzovat rovinný vzpěr v rovině rámu, protože imperfekce byly definovány v tomto směru (viz Část 1).

Osy sloupů lze zkontrolovat pomocí tlačítka v dolní části pravé oblasti. Zobrazí se skutečný pohled na model.

Dále vyberte záložku Uzlové podpory a vzpěrné délky.

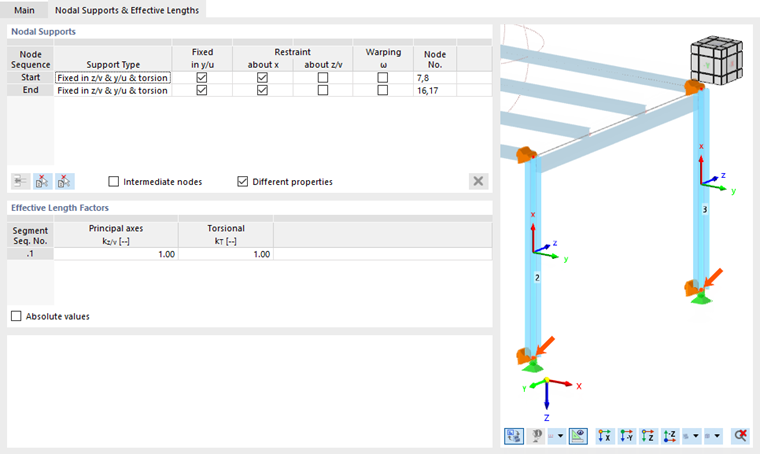

Uzlové podpory a vzpěrné délky

Standardně jsou podpory nastaveny na obou koncích prutu. Přednastavený typ je bočně vetknutý s torzním uložením okolo podélné osy ("vidlicovitě").

V oblasti 'Součinitele vzpěrné délky' se zadávají součinitele 1,0. Představují model kloub-kloub ve vztahu k vybočení. Bylo by možné uvažovat elasticitu sloupových hlavic zvýšením součinitele vzpěrné délky, ale pro úvodní příklad je adekvátní počítat s pevnými vetknutími.

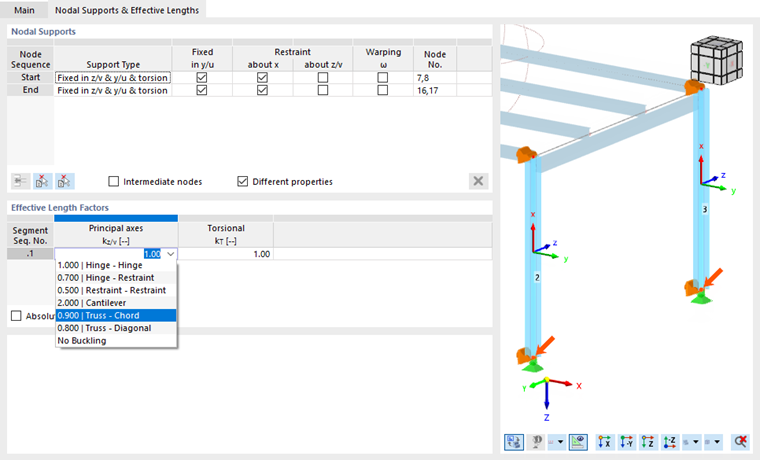

Možnosti pro úpravu vzpěrných délek

Kliknutím na tlačítko OK dialog zavřeme a vrátíme se do dialogu 'Upravit pruty'.

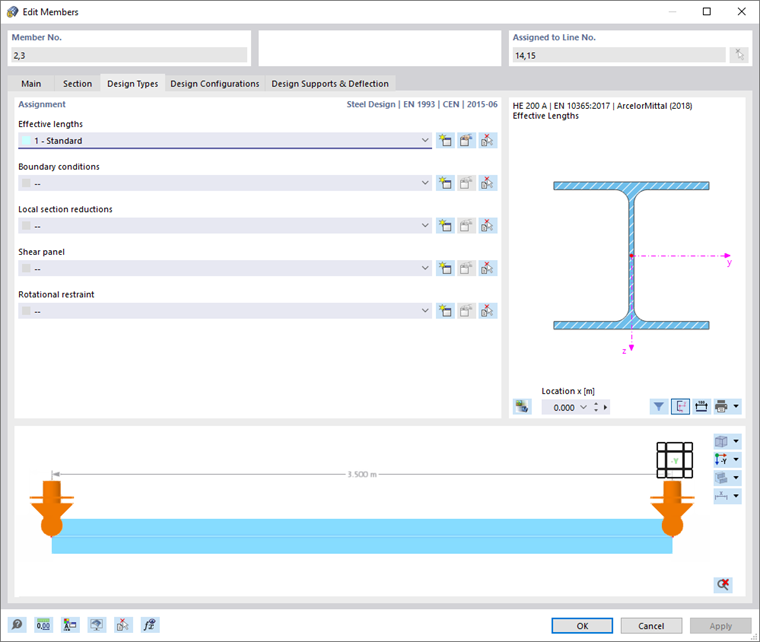

Vzpěrné délky typu "1" pro sloupy

Konfigurace pro posouzení

Nakonec vyberte záložku Konfigurace pro posouzení. Je přenastavena konfigurace mezního stavu únosnosti 'Výchozí' (viz obrázek Nastavení 'základních údajů' konfigurace mezního stavu únosnosti ). Bylo by možné definovat novou konfiguraci a aplikovat ji pouze na sloupy, ale v tutoriálu to není nutné.

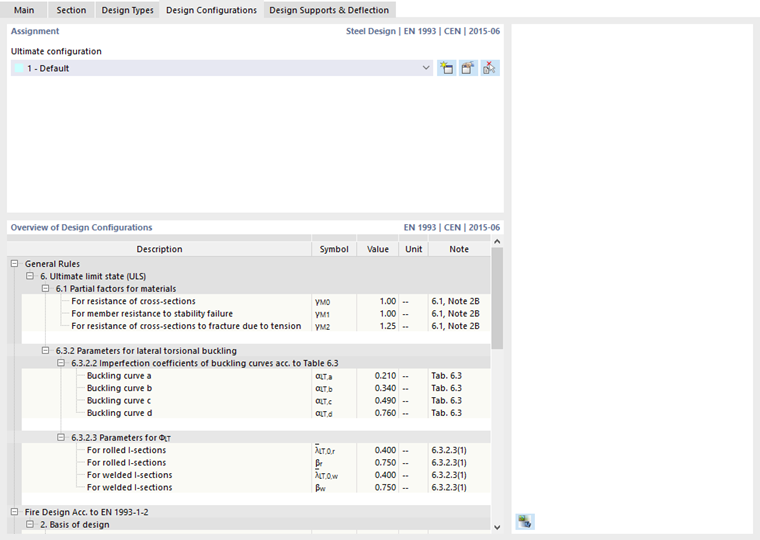

Konfigurace pro posouzení sloupů

Kliknutím na tlačítko OK přiřadíme vzpěrné délky a zavřeme dialog 'Upravit pruty'.
