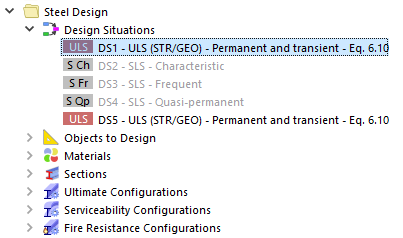

Při kombinaci zatěžovacích stavů pro statickou analýzu v části 1 byla vytvořena jedna návrhová situace pro MSÚ a tři pro MSP. V části 2 byla přidána návrhová situace 'DS5 - ULS (STR/GEO)' pro posouzení konkrétních objektů pomocí geometricky lineární analýzy. Všechny návrhové situace se zobrazí v navigátoru ve složce 'Posouzení ocelových konstrukcí', protože mohou být relevantní i pro posouzení ocelových konstrukcí.

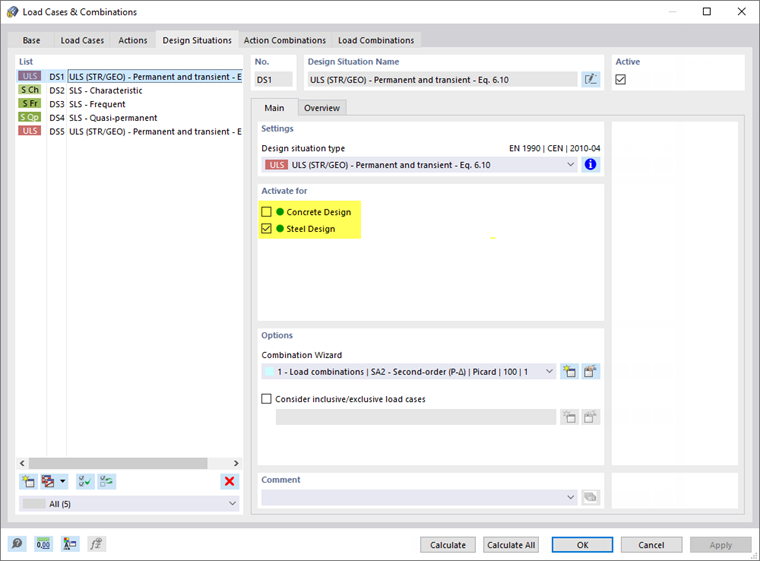

Dvakrát klikněte na návrhovou situaci DS1 - ULS (STR/GEO) v navigátoru. V záložce 'Návrhové situace' dialogu 'Zatěžovací stavy a kombinace' je aktivována volba 'Posouzení ocelových konstrukcí' a nastavena teorie podle druhého řádu (P-Δ). Tato metoda je vhodná pro posouzení ocelových prutů a zohlednění imperfekcí. V části 2 bylo posouzení betonových konstrukcí pro danou návrhovou situaci deaktivováno.
V části 1 byly deaktivovány všechny návrhové situace MSP. Proto nejsou pro tyto návrhové situace vybrána zaškrtávací políčka v části dialogu 'Aktivní'.

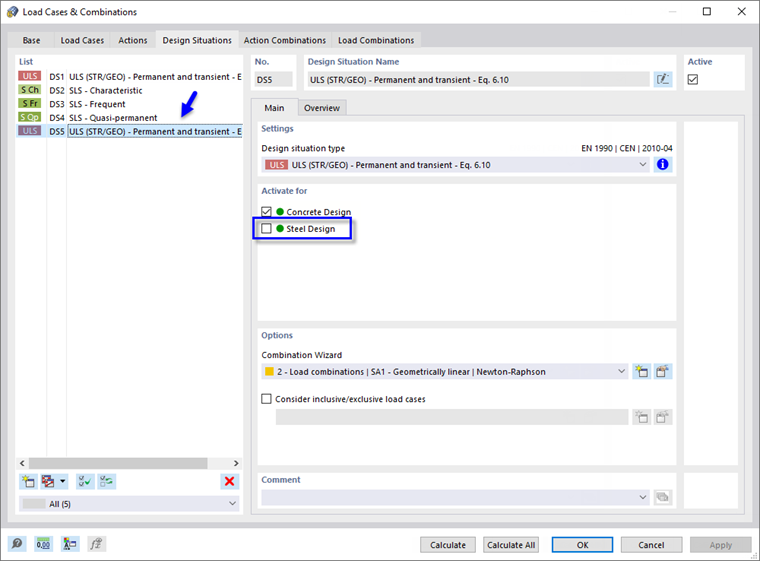

Vyberte v seznamu návrhovou situaci DS5.
Zrušte zaškrtnutí políčka Posouzení ocelových konstrukcí, aby se tato návrhová situace (podle lineární analýzy) zohlednila pouze u posouzení betonu.
Kliknutím na tlačítko OK dialog zavřete.
