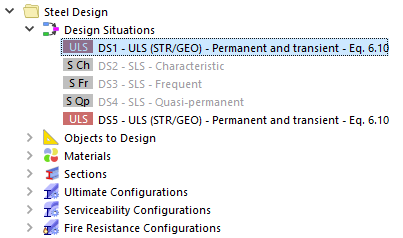

Se crearon situaciones de diseño de un ULS y tres SLS al combinar los casos de carga para el análisis estático en la Parte 1. En la Parte 2, se agregó la situación de diseño 'DS5 - ULS (STR/GEO)' para diseñar los objetos de hormigón de acuerdo con un análisis geométricamente lineal. Todas las situaciones de diseño se enumeran en la carpeta 'Steel Design' del navegador, ya que también pueden ser relevantes para el diseño de acero.

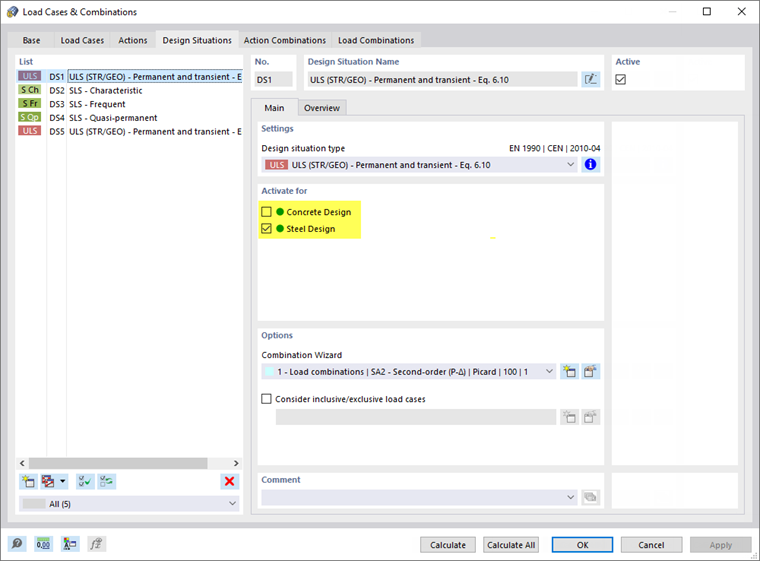

Haga doble clic en el elemento de situación de diseño DS1 - ULS (STR/GEO) en el navegador. En la pestaña 'Situaciones de diseño' del cuadro de diálogo 'Casos de carga y combinaciones ', se activa la opción' Diseño de acero ' y se activa la teoría de segundo orden (P-Δ) establecer. Este método es aplicable al diseñar barras de acero y considerar las imperfecciones. En la Parte 2, el diseño de hormigón se deshabilitó para esa situación de diseño.
Todas las situaciones de diseño de SLS se deshabilitaron en la Parte 1. Por lo tanto, las casillas de verificación en las áreas 'Activas' no están seleccionadas para esas situaciones de diseño.

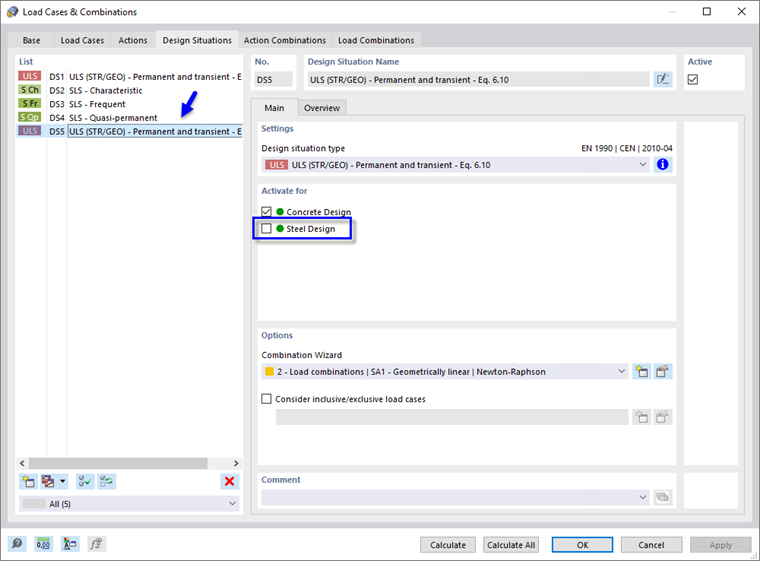

Seleccione la situación de diseño DS5 en la lista.
Desactive la casilla de verificación Diseño de acero para que esta situación de cálculo (según un análisis lineal) solo se considere para el cálculo de hormigón.
Haga clic en Aceptar para cerrar el cuadro de diálogo.
