También puede examinar los resultados del cálculo gráficamente en el modelo, lo que le da una mejor idea de las condiciones de cada barra. Asegúrese de que la opción 'Modelo alámbrico' todavía esté activa. Si es necesario, puede configurarlo mediante el botón
en la barra de herramientas.

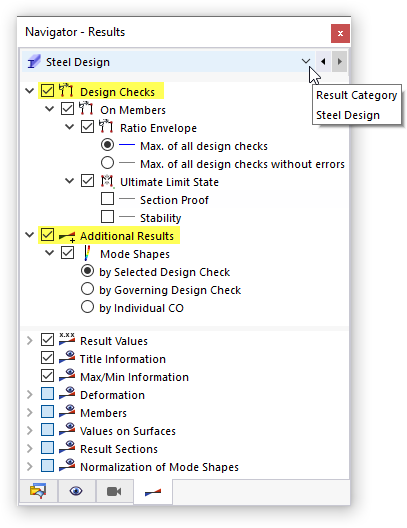

En Navegador - Resultados (pestaña
), los resultados del cálculo de acero se organizan en dos categorías principales:
Los elementos de 'Comprobaciones de diseño' incluyen la comprobación de la sección y los resultados del análisis de estabilidad, mientras que los 'Resultados adicionales' gestionan las deformadas del modo.
Consejo
Si se muestran los resultados del análisis estático, configure los resultados del cálculo de acero haciendo clic en el botón
en la barra de herramientas de la tabla o seleccionando la categoría Cálculo de acero en el navegador.
Comprobaciones de diseño

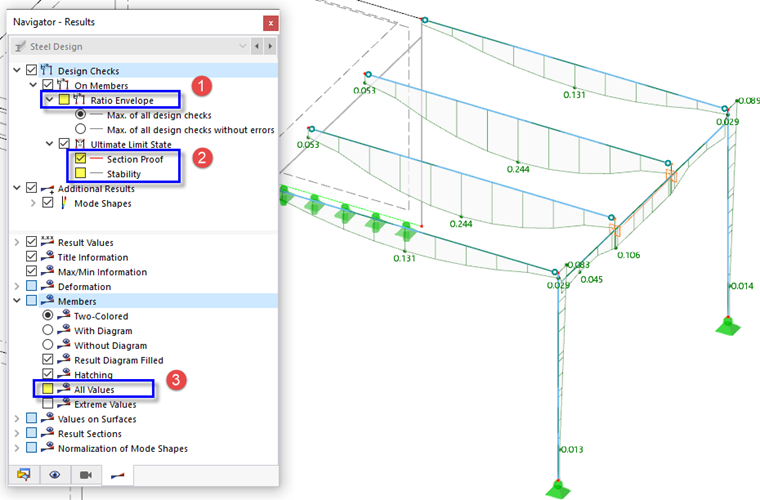

Solo están disponibles los resultados del 'Estado límite último', ya que se excluyeron las comprobaciones de resistencia al fuego y en estado límite de servicio (consulte la imagen #extbooakmark
Si la casilla de verificación '''Todos los valores''' del elemento del árbol 'Barras' en la sección inferior está desactivada (3), solo se muestran los valores máximos de cada barra.
=== Estabilidad ===

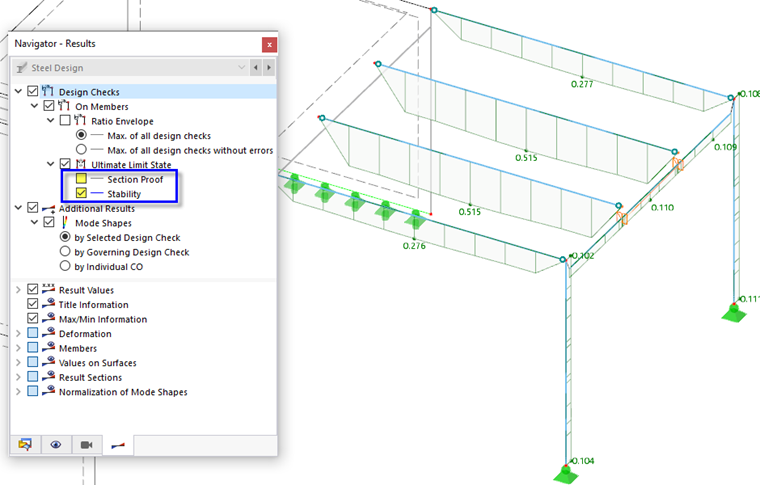

Desactive la casilla de verificación '''Comprobación de la sección''' y seleccione la casilla de verificación '''Estabilidad''' en su lugar. Las razones de tensiones máximas del análisis de estabilidad se muestran a lo largo de las barras.
Como se muestra en el gráfico, las dos vigas de plataforma internas tienen las razones de tensiones más altas de todas las barras de acero.
== Deformadas del modo ==
Las deformadas del modo se pueden mostrar para barras individuales relacionadas con una comprobación de diseño específica o para todas las barras relacionadas con las comprobaciones determinantes. Cada deformada del modo se basa en un submodelo único cuyas condiciones de contorno las definen las longitudes eficaces y los apoyos específicos de la barra (consulte la imagen
Representación de longitudes eficaces con apoyos en nudos
) y la carga.

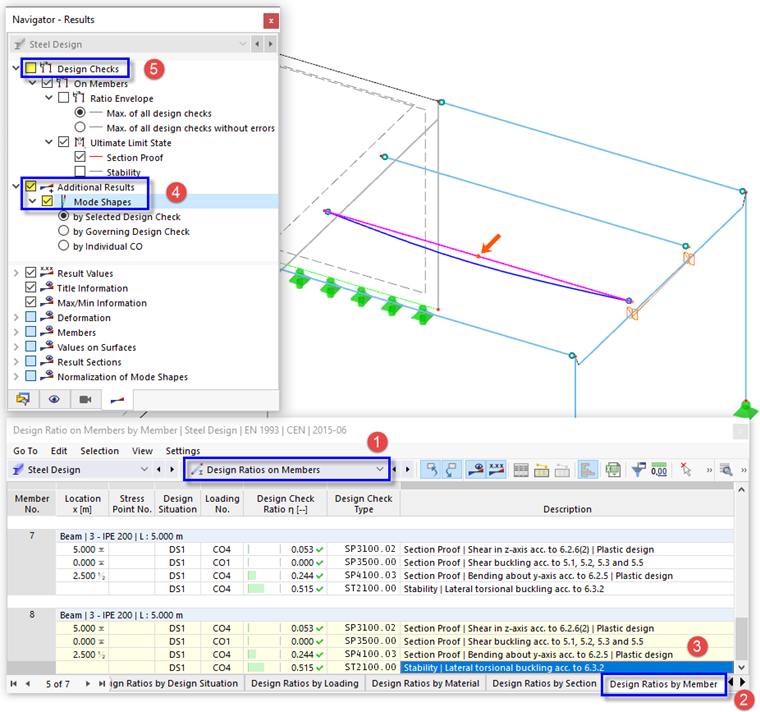

Para mostrar la deformada del modo de una viga de plataforma interior, proceda de la siguiente manera:
* Establezca la categoría '''Razones de tensiones en barras''' en la barra de herramientas de la tabla (1).
* Seleccione la tabla '''Razones de tensiones por barra''' (2).
* Seleccione los resultados de '''Estabilidad''' de la barra núm. '''8''' haciendo clic en la última línea (3).
* En el navegador, seleccione las '''deformadas del modo''' en el árbol 'Resultados adicionales' (4). La deformada del modo asociada con el pandeo lateral está representada por una línea en la viga de plataforma.
* Desactive las razones de tensiones desmarcando la casilla de verificación '''Comprobaciones de diseño''' para mostrar solo la deformada del modo (5).

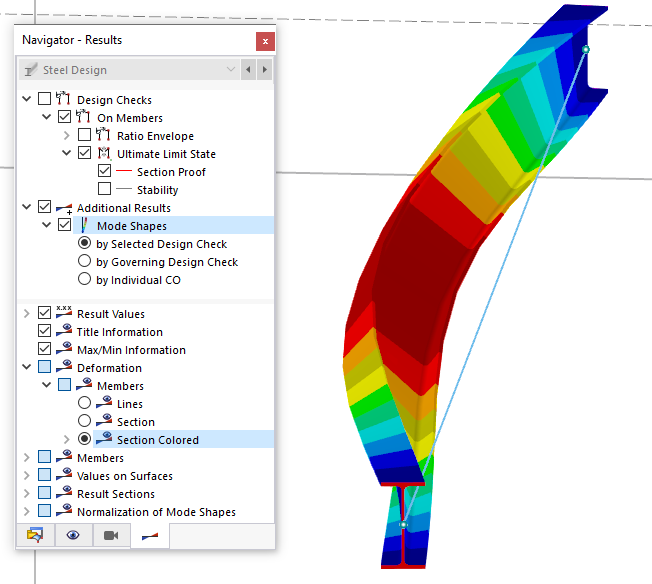

La línea representa una vista rudimentaria de la deformada del modo. Seleccione la opción '''Sección de colores''' en el elemento del árbol 'Deformación' ubicado en la parte inferior del navegador. A continuación, puede inspeccionar el pandeo lateral de la sección de la viga en una vista realista.
