您还可以在模型上以图形方式检查设计结果,从而更好地了解每个杆件的状况。 请确保'线框模型'选项仍然处于激活状态。 必要时可以通过工具栏上的 按钮进行设置。

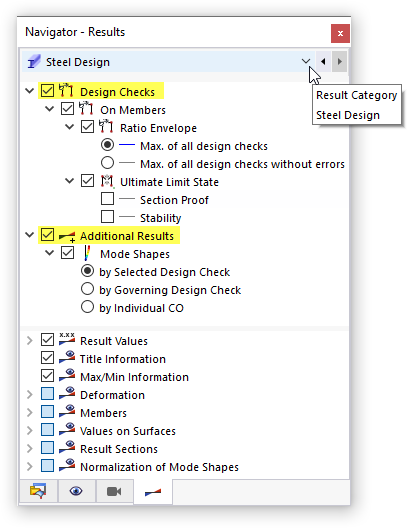

在导航器 - 结果( 选项卡)中,钢筋设计结果分为两个主要类别:
- 设计验算
- 附加计算结果
'设计验算'选项包括截面验证和稳定性设计结果,而'附加结果'管理模型形状。
设计验算
因为不包含 SLS 和抗火承载力验算,所以只提供'承载能力极限状态'的结果(见 停用'正常使用极限状态'和'抗火承载力' 图片)。
截面强度验算

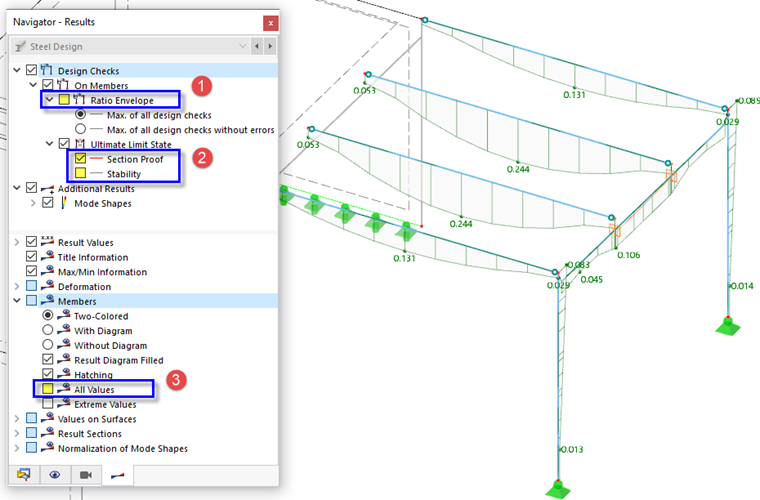

清除特定检验结果 (1) 的比率包络线复选框。 然后如果勾选截面证明复选框,则只显示该类型的结果 (2)。
如果清除底部部分中的'杆件'的所有值复选框 (3),则只显示每个杆件的最大值。
稳定性

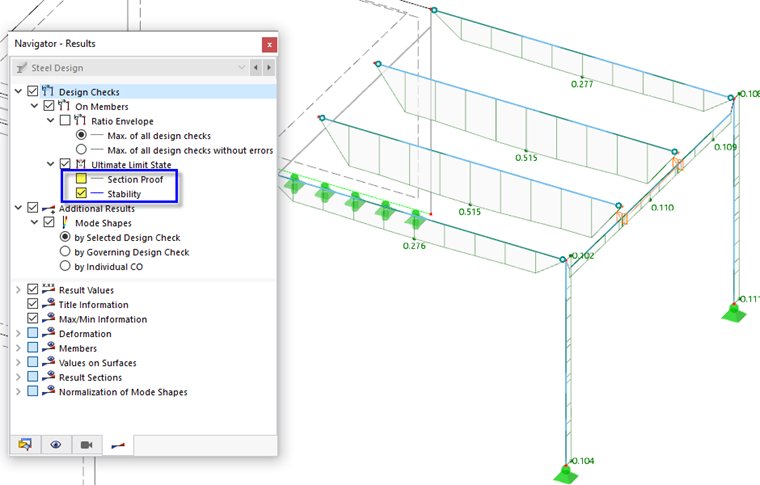

取消选择截面证明复选框,然后选择稳定性复选框。 沿杆件显示稳定性设计的最大利用率。
如图所示,在所有钢杆件中,两个内部平台梁的利用率最高。
特征向量
可以为与特定设计验算相关的单个杆件或与主导验算相关的所有杆件显示模态振型。 每个振型都基于一个唯一的子模型,其边界条件由杆件特定的有效长度和支座定义(见 显示有效长度(含节点支座 image)和荷载。

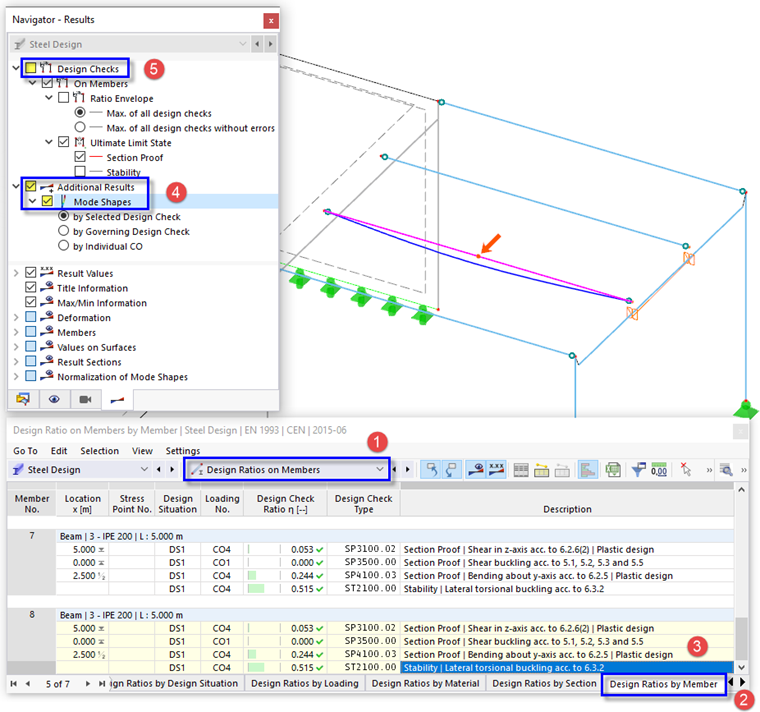

要显示内部平台梁的模态,请按以下步骤操作:
- 在工具栏 (1) 中设置杆件利用率类别。
- 选择按杆件的利用率表 (2)。
- 选择杆件编号的稳定性结果。通过点击最后一条线 (3),可以得到如图8所示的结果。
- 在导航器中的'附加结果'树 (4) 中选择振型。 与弯扭屈曲相关的模态在平台梁上用一条线表示。
- 通过取消勾选设计验算复选框,关闭设计利用率,只显示振型 (5)。

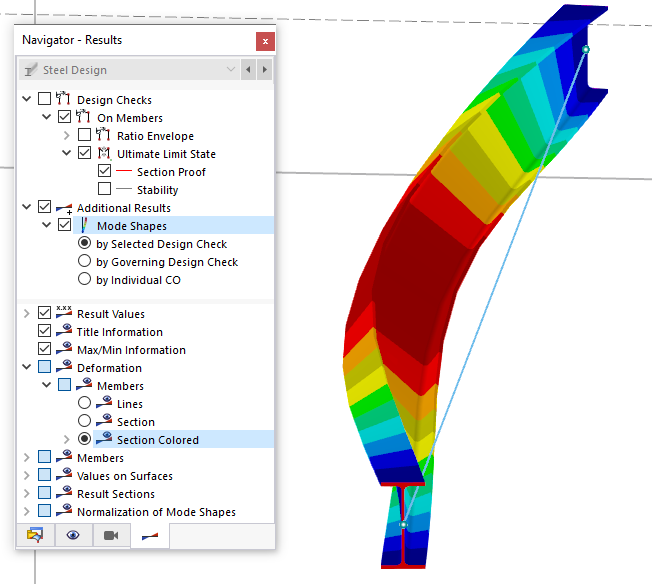

虚线表示振型的基本视图。 在导航器底部的'变形'树中选择截面彩色选项。 然后您可以在真实视图中检查梁截面的弯扭屈曲。
