框架梁

框架梁不仅在其端部支承,而且还由两个内部的平台梁支撑。 它们是减少其有效长度的侧向支座。 由于框架梁存在偏心,所以需要调整平台梁的节点类型,以便软件能够充分考虑到它们的影响。

节点类型

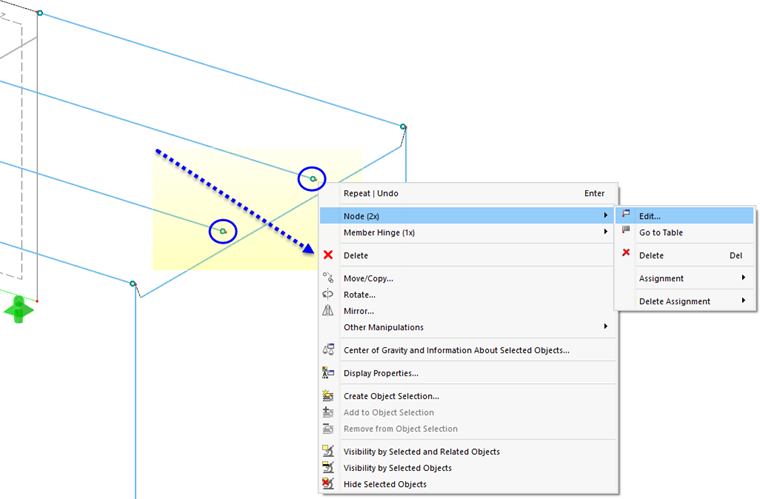

通过在中间平台梁的两个末端节点(编号 2321)的上方绘制一个窗口,可以选择它们。 然后右键单击其中一个节点,打开右键菜单。

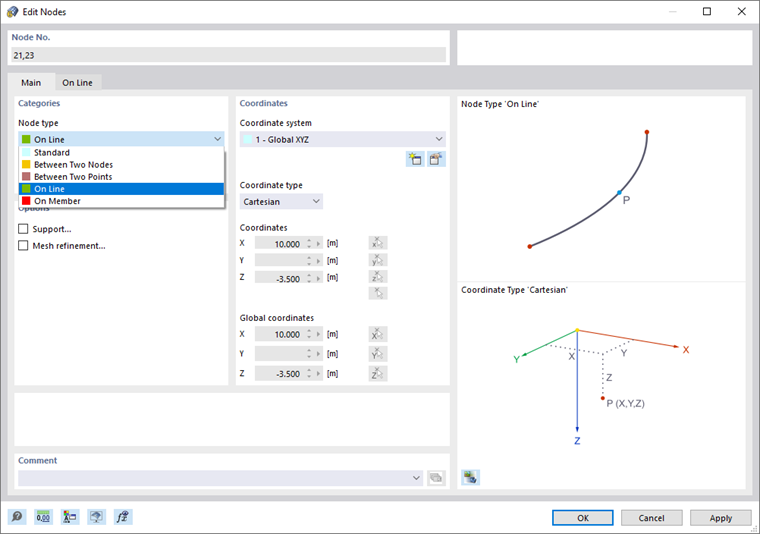

选择节点(2x)编辑打开'编辑节点'对话框。 在'类别'区域的列表中选择在线节点类型选项。

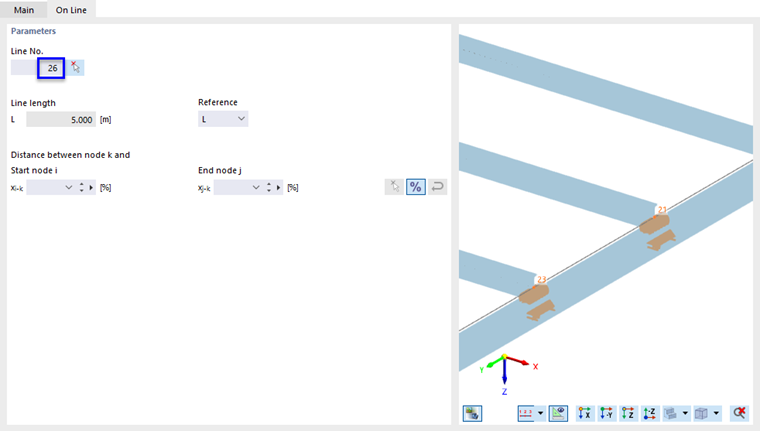

打开'在线'选项卡。 请注意,线 26 已被分配 - 它是框架梁的定义线。

点击确定,线被分配到两个平台梁的节点上。 然后点击确认是否删除结果。

有效长度

双击框架梁(杆件编号 4)可以定义其设计设置。

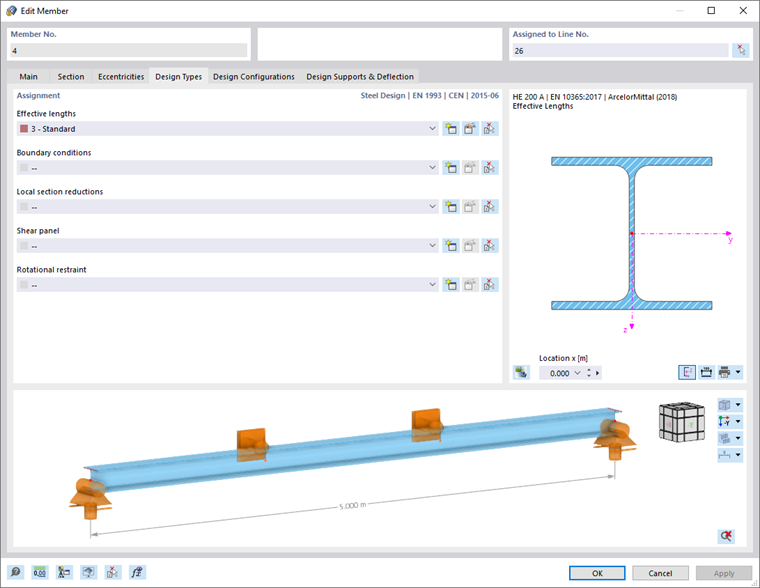

在'编辑杆件'对话框中,选择设计类型选项卡。 由于框架梁由连接平台梁横向支撑,所以需要重新定义一种新的有效长度类型。

点击image

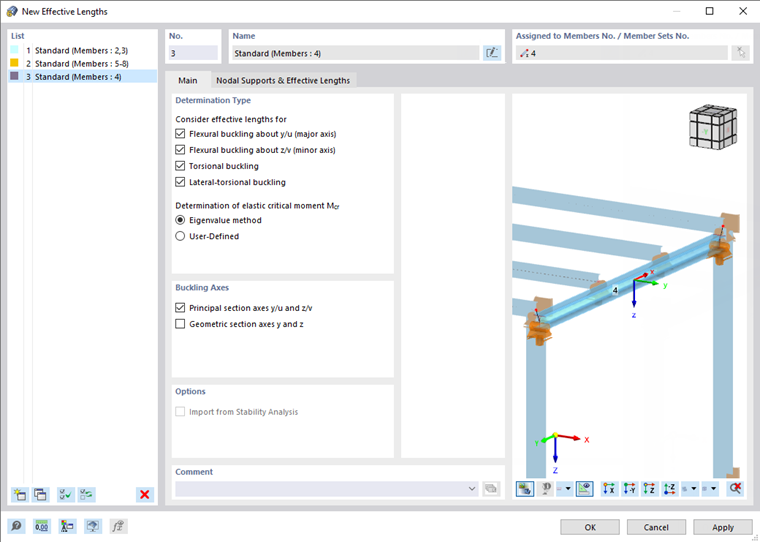

默认设置是正确的。 选择节点支座和有效长度选项卡。

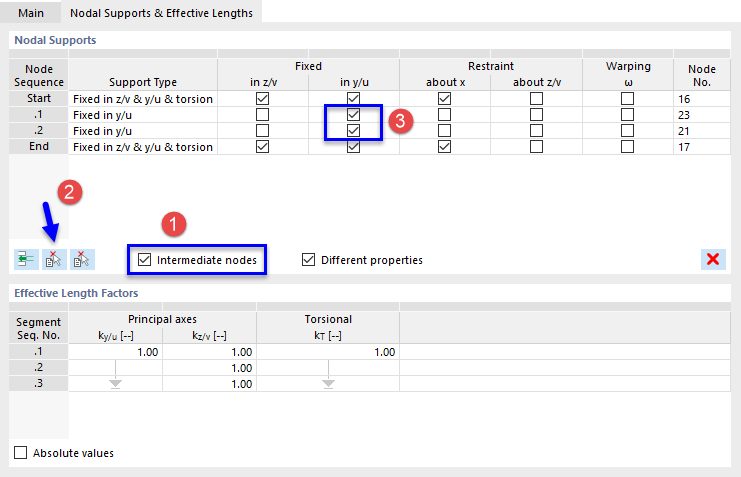

默认设置下支持起始和结束节点。 如果要沿梁添加两个连接平台梁的支座,请勾选中间节点复选框 (1)。

">image030551

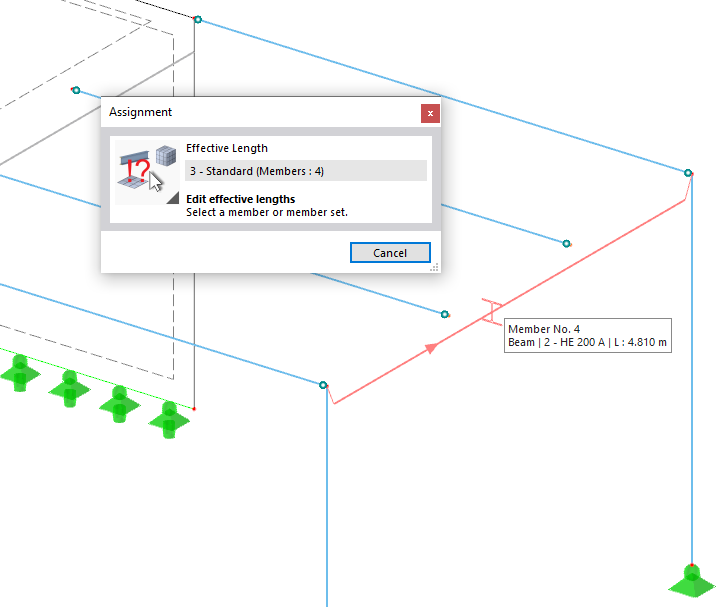

点击左侧的 多选 按钮,可以定义具有中间节点(2)的模板杆件。 然后在工作区中通过点击选择框架梁(杆件编号 4)。

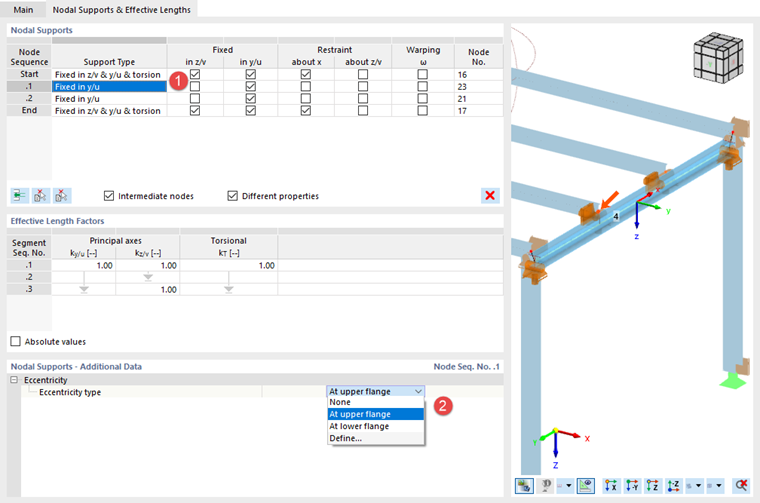

在'新建有效长度'对话框的'节点支座'区域中插入了两条线(见图片添加中间支座)。 勾选每个中间节点 (3) 的固定在 y/u 复选框: 连接梁在梁的 y 轴表示侧向支座,您可以在实际视图模式下进行检查(见下面的 定义偏心图片)。

平台梁在框架梁的上翼缘连接。 在确定振型时可以考虑这个偏心。

选择第一个中间支座 (1) 的线。

">image030553@

在'节点支座 - 其他数据'区域的偏心类型列表中选择在上翼缘 (2)。

然后在'节点支座'区域中选择第二个中间支座的线(节点序列.2),并分配在上翼缘 偏心。

提示

您现在已经定义了一种有效长度类型,该有效长度适用于所有在上翼缘处有两个带有偏心侧向支座的中间节点。

点击确定关闭对话框,并返回'编辑杆件'对话框。

在'设计配置'选项卡中,框架梁也设置为 '默认' 承载能力极限状态配置。

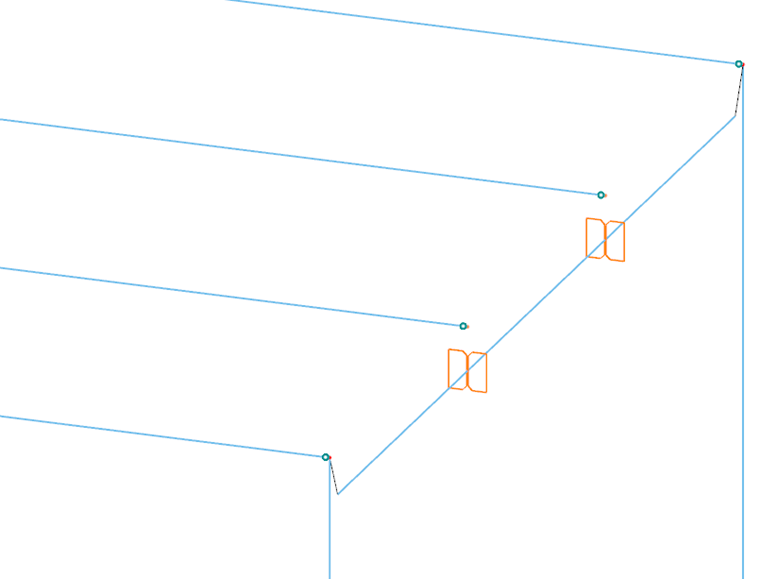

横加劲肋

信息

剪切屈曲在使用 S235 材料设计常见的轧制截面时不相关。 本部分将介绍如何在需要时定义加劲。

选择主要选项卡。 在'选项'区域中,激活横向加劲复选框。

添加横向加劲选项卡,您可以在其中定义参数。 选择该选项卡。

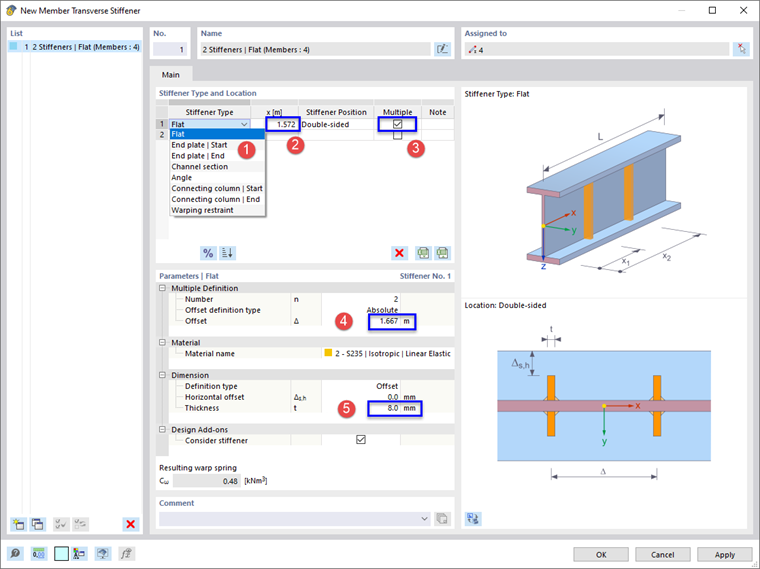

点击 新建 按钮,创建一种新的横向加劲。 '新建杆件横向加劲'对话框。

在'加劲类型和位置'区域的列表中选择平板的加劲类型(1)。 '双面'自动排列,适用。

加劲肋从杆件始端的位置参照用户定义的距柱截面中心线的偏心来确定: 1.667 m – 0.190/2 m = 1.572 m。 在 'x [m]' 列 (2) 中输入该值。 (如果显示 'x [%]',请点击 相对/绝对输入 按钮切换到 'x [m]'。)

要想在两个平台梁上应用加劲,请选择多个选项 (3)。

'参数中 |平'面积,默认设置S235材料。 预设了两个加劲肋 (n = 2)。 输入偏移 Δ,它们之间的距离为 5 m/3 = 1.667 m (4)。

最后,输入厚度为 8 mm、宽度为 80 mm 的扁钢的尺寸 (5)。

'生成的经弹簧'的值显示在对话框的底部。

点击确定关闭对话框,并返回'编辑杆件'对话框。

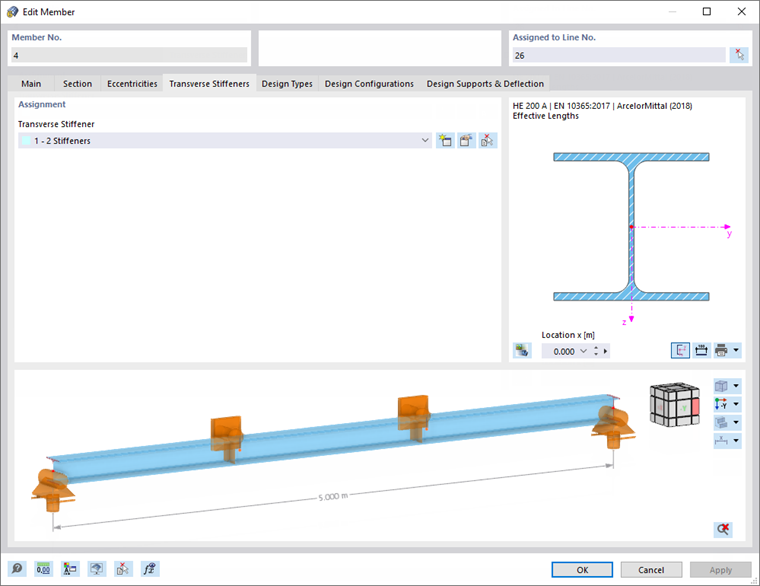

点击确定,将为框架梁分配有效长度和加劲。
