La trave del telaio non è supportata solo alle sue estremità, ma anche dalle due travi interne della piattaforma. Rappresentano vincoli esterni laterali che riducono la sua lunghezza libera d'inflessione. A causa dell'eccentricità della trave del telaio, è necessario modificare i tipi di nodo di quelle travi della piattaforma in modo che possano essere adeguatamente prese in considerazione dal software.
Tipi di nodo

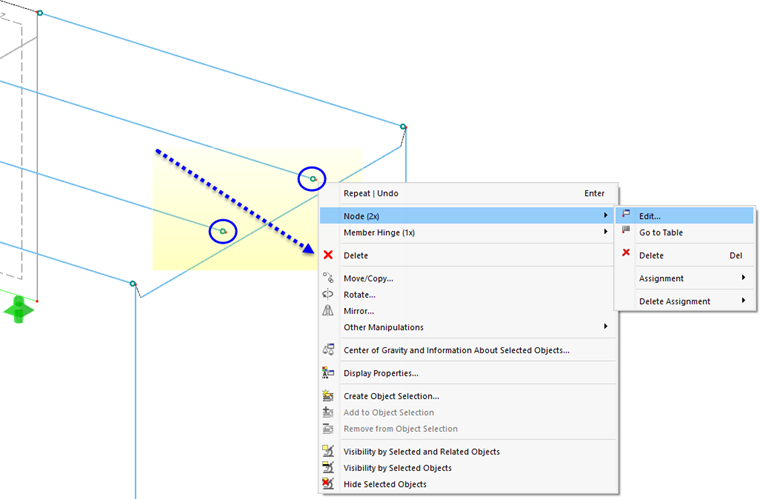

Seleziona due nodi terminali delle travi della piattaforma centrale (nr. 23 e 21) disegnando una finestra su di essi. Quindi, fare clic con il pulsante destro del mouse su uno di quei nodi per aprire il menu di scelta rapida.

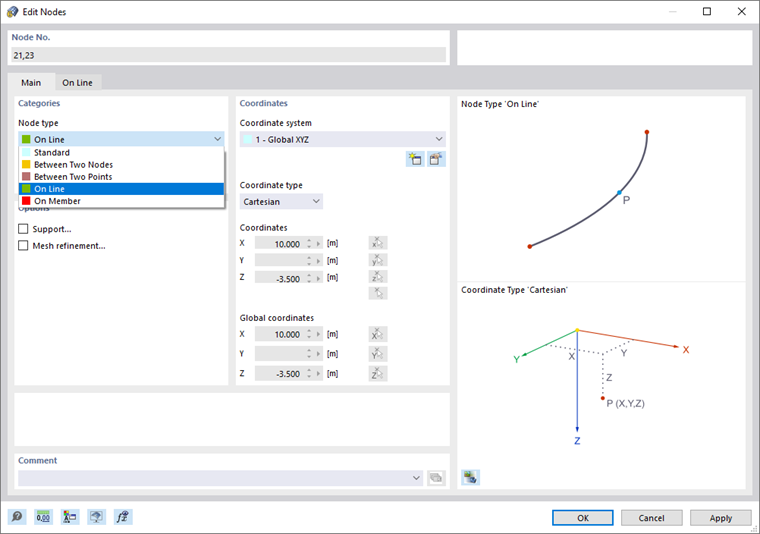

Seleziona Nodo (2x) e Modifica per aprire la finestra di dialogo 'Modifica nodi'. Nell'area 'Categorie', selezionare l'opzione del tipo di nodo In linea dall'elenco.

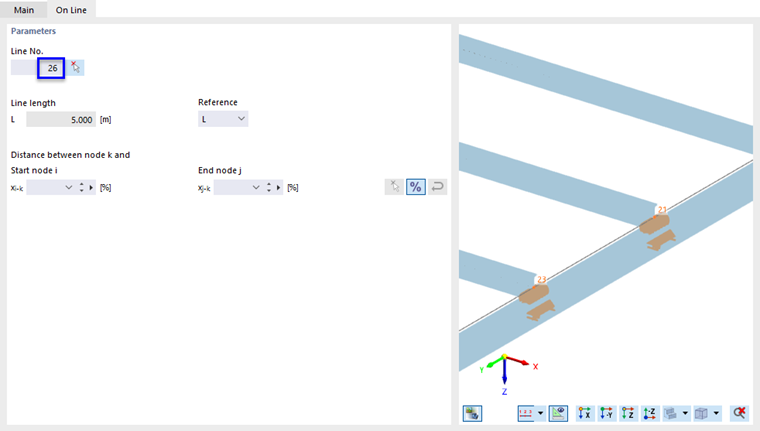

Si apre la scheda 'Sulla linea'. Assicurarsi che sia allocata la linea 26 – è la linea di definizione della trave del telaio.
Fare clic su OK in modo che la linea sia allocata ai nodi delle due travi della piattaforma. Quindi, fare clic su Sì per confermare la domanda se i risultati devono essere eliminati.
lunghezze libere d'inflessione
Fare doppio clic sulla trave del telaio (asta nr. 4) per definire le sue impostazioni di progetto.
Nella finestra di dialogo 'Modifica asta', selezionare la scheda Tipi di verifica. Poiché la trave del telaio è supportata lateralmente dalle travi della piattaforma di collegamento, è di nuovo necessario un nuovo tipo di lunghezze libere d'inflessione.
Cliccare il pulsante
come si vede nel
Creazione di un nuovo tipo di immagine di lunghezza libera d'inflessione

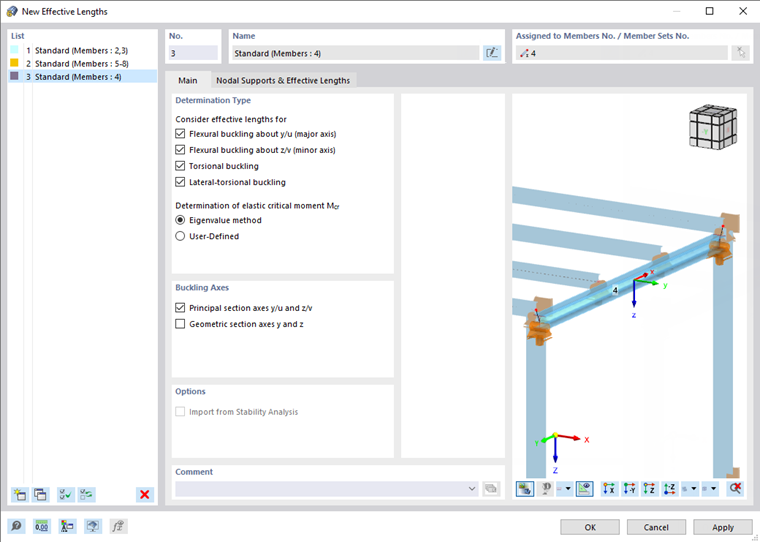

per aprire la finestra di dialogo 'Nuove lunghezze libere d'inflessione'.
Le impostazioni predefinite sono appropriate. Seleziona la scheda Supporti nodali e lunghezze libere di inflessione.
I nodi iniziali e finali sono supportati con le impostazioni predefinite. Per aggiungere i vincoli esterni delle due travi della piattaforma di collegamento lungo la trave, selezionare la casella di controllo Nodi intermedi (1).
Cliccare il pulsante

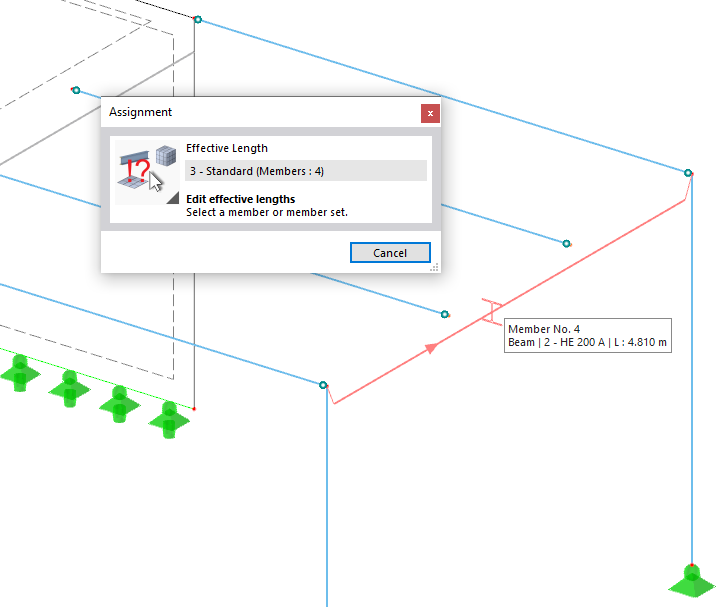

sinistro per definire l'asta del modello con i nodi intermedi (2). Quindi, selezionare la trave del telaio (asta nr. 4) facendo clic su di essa nell'area di lavoro.

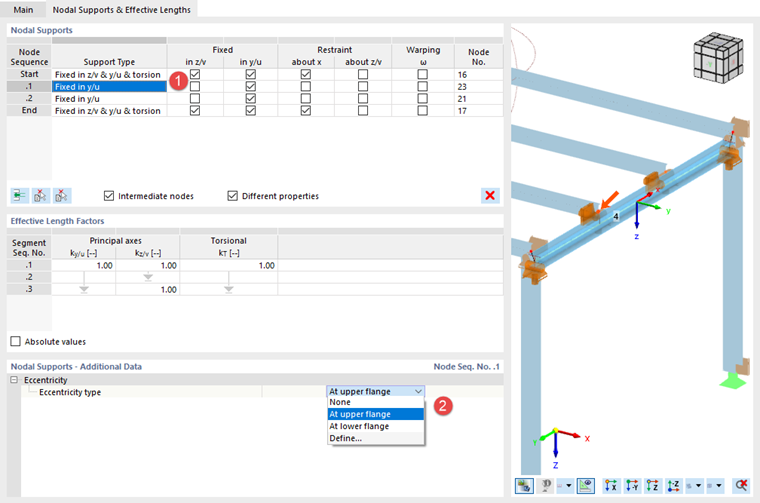

Due linee sono inserite nell'area 'Vuoi vincoli esterni dei nodi' della finestra di dialogo 'Nuove lunghezze libere di inflessione' (consultare l'immagine Aggiunta di vincoli esterni intermedi). Seleziona le caselle di controllo Fisso in y/u per ciascuno dei nodi intermedi (3): Le travi di collegamento rappresentano i vincoli esterni laterali nell'asse y della trave, che puoi controllare nella modalità di visualizzazione reale (consulta l'immagine Definizione dell'eccentricità di seguito).
Le travi della piattaforma sono collegate all'ala superiore della trave del telaio. Questa eccentricità può essere spiegata quando sono determinate le forme modali.
Selezionare la linea del primo vincolo esterno intermedio (1).
Nell'area 'Supporti nodali - Dati aggiuntivi', aprire l'elenco dei tipi di eccentricità e selezionare Sull'ala superiore (2).
Quindi selezionare la linea del secondo vincolo esterno intermedio nell'area 'Supporti nodali' (sequenza nodo .2) e assegnare All'ala superiore anche l'eccentricità.
Fare clic su OK per chiudere la finestra di dialogo e tornare alla finestra di dialogo 'Modifica aste'.
Nella scheda 'Configurazioni di progetto', anche per la trave del telaio è impostata la configurazione ultima 'Predefinita'.
Irrigidimenti trasversali

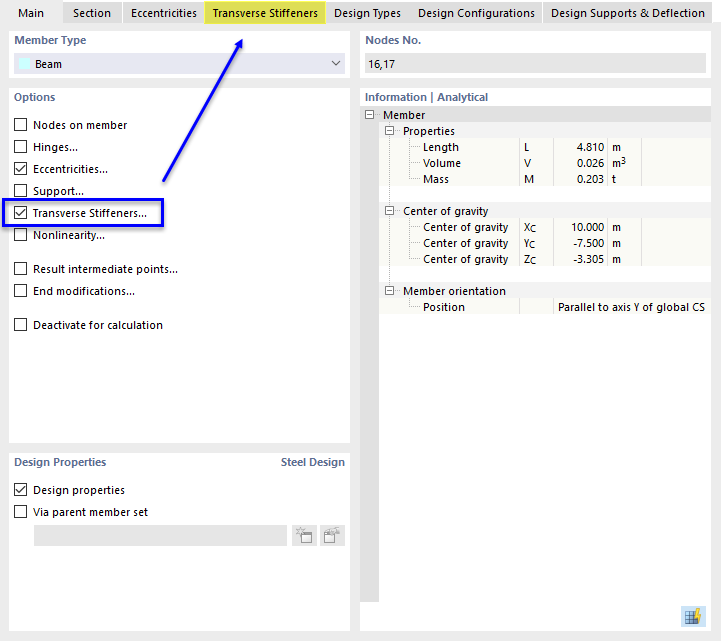

Seleziona la scheda Principale. Nell'area 'Opzioni', attivare la casella di controllo Irrigidimenti trasversali.
È stata aggiunta la scheda Irrigidi trasversali in cui è possibile definire i parametri. Seleziona quella scheda.

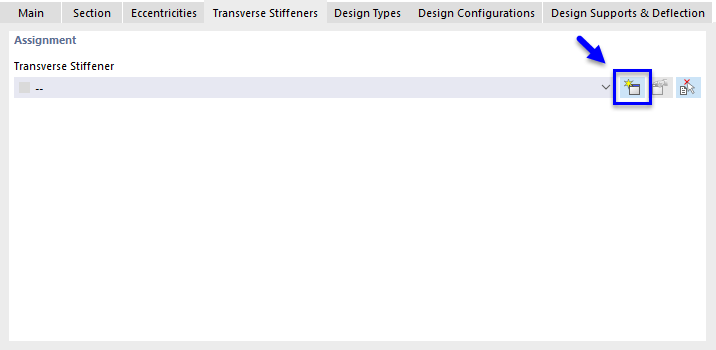

Cliccare il pulsante
per creare un nuovo tipo di irrigidimento trasversale. Si apre la finestra di dialogo 'Nuovo irrigidimento trasversale dell'asta'.
Nell'area 'Tipo di irrigidimento e posizione', selezionare il tipo di irrigidimento Piatto dall'elenco (1). È disposta automaticamente 'Due facciate', il che è applicabile.
La posizione dell'irrigidimento dall'inizio dell'asta è determinato rispetto all'eccentricità definita dall'utente dalla linea centrale della sezione della colonna: 1,667 m - 0,190/2 m = 1,572 m. Inserire quel valore nella colonna 'x [m]' (2). (Se viene visualizzato 'x [%]', fare clic sul pulsante
per passare a 'x [m]'.)
Per applicare gli irrigidimenti alle due travi della piattaforma, selezionare l'opzione Multipla (3).
In 'Parametri | Area piana', il materiale S235 è impostato per impostazione predefinita. Sono preimpostati due irrigidimenti (n = 2). Inserire l'offset Δ tra il quale è 5 m/3 = 1,667 m (4).
Infine, inserire le dimensioni delle barre piatte il cui spessore è 8 mm e la larghezza è 80 mm (5).
Il valore della 'Molla dell'ingobbamento risultante' è mostrato nella parte inferiore della finestra di dialogo.
Fare clic su OK per chiudere la finestra di dialogo e tornare alla finestra di dialogo 'Modifica aste'.
Fare clic su OK per assegnare le lunghezze libere di inflessione e gli irrigidimenti alla trave del telaio.
