Каркасная балка

Каркасная балка опирается не только на ее концы, но и на две внутренние балки платформы. Они представляют собой боковые опоры, уменьшающие его полезную длину. Из-за эксцентриситета балки каркаса необходимо отрегулировать типы узлов этих балок платформы, чтобы их можно было адекватно учесть в программном обеспечении.

Типы узлов

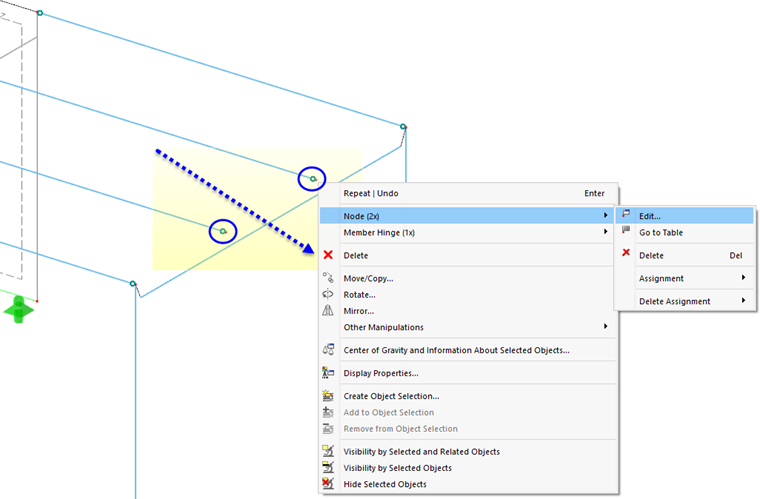

Выберите два конечных узла центральных балок платформы (№№ 23 и 21 ), нарисовав над ними окно. Затем щелкните правой кнопкой мыши один из этих узлов, чтобы открыть контекстное меню.

Выберите Узел (2x) и Изменить , чтобы открыть диалоговое окно ' Изменить узлы '. В области 'Категории' выберите из списка опцию типа узла Онлайн .

Откроется вкладка ' В сети '. Убедитесь, что выделена линия 26 - это линия определения каркасной фермы.

Нажмите ОК , чтобы линия была привязана к узлам двух балок платформы. Затем нажмите Да , чтобы подтвердить вопрос, нужно ли удалять результаты.

Полезные длины

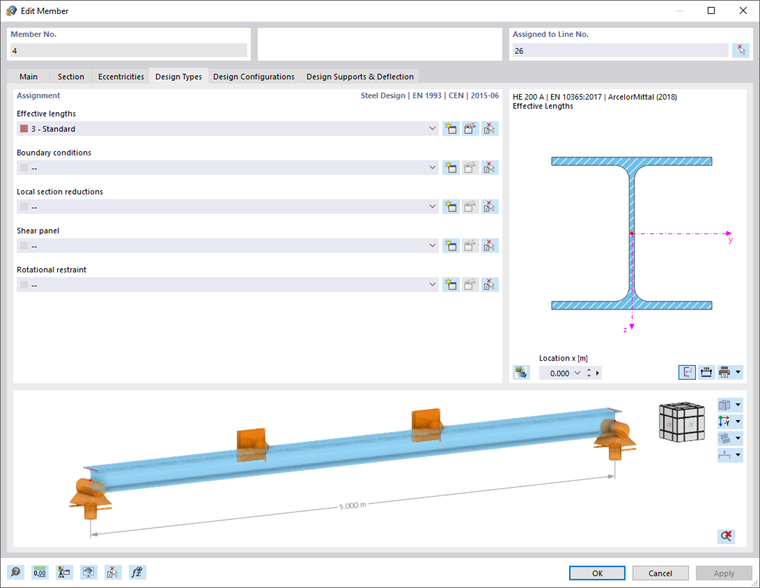

Дважды щелкните каркасную балку (элемент № 4 ), чтобы определить ее расчетные параметры.

В диалоговом окне 'Изменить элемент' выберите вкладку Типы конструкций . Поскольку каркасная балка поддерживается соединяющимися балками платформы, снова требуется новый тип полезной длины.

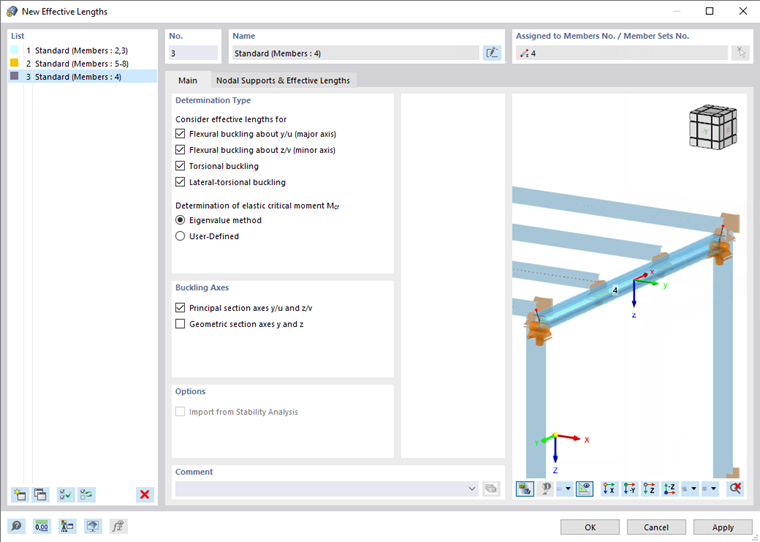

Щелкните кнопку Новые , как показано в руководстве # extbookmark |image030417 |Создание нового типа эффективной длины # изображение, чтобы открыть диалоговое окно ' Новая эффективная длина '.

Настройки по умолчанию подходят. Выберите вкладку Узловые опоры и эффективная длина .

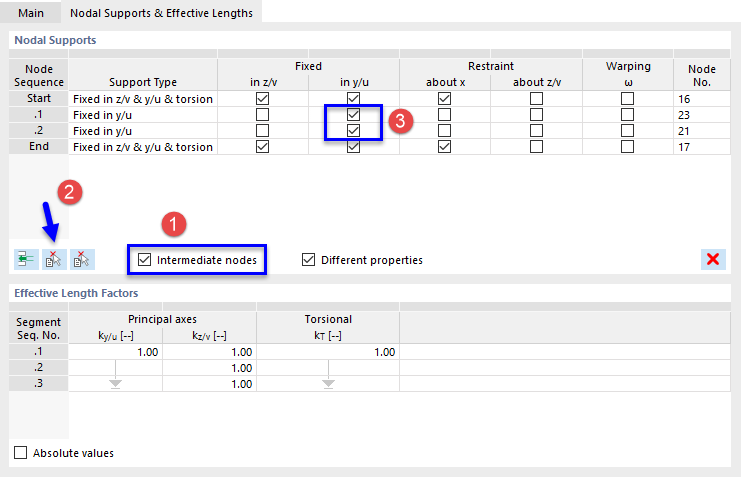

Начальный и конечный узлы поддерживаются с настройками по умолчанию. Чтобы добавить опоры двух соединительных балок платформы вдоль балки, установите флажок Промежуточные узлы (1).

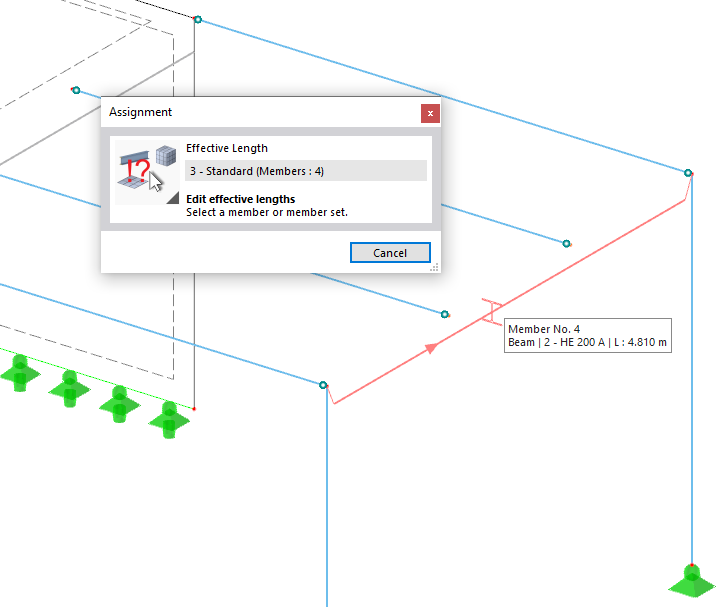

Щелкните левую кнопку Многократный выбор , чтобы определить элемент шаблона, имеющий промежуточные узлы (2). Затем выберите каркасную балку (элемент № 4 ), щелкнув по ней в рабочем пространстве.

Две линии вставляются в область 'Узловые опоры' диалогового окна 'Новые эффективные длины' (см. Изображение image030551 Добавление промежуточных опор ). Установите флажки Зафиксировано для каждого из промежуточных узлов (3): Соединительные балки представляют собой боковые опоры по оси Y балки, которые вы можете проверить в режиме реального вида (см. Изображение image030553 Определение эксцентриситета ниже).

Балки платформы соединяются с верхней полкой балки каркаса. Этот эксцентриситет можно учесть при определении формы колебаний.

Выберите линию первой промежуточной опоры (1).

В области 'Узловые опоры - Дополнительные данные' откройте список типов эксцентриситета и выберите На верхнем фланце (2).

Затем выберите линию второй промежуточной опоры в области 'Узловые опоры' (последовательность узлов . 2 ) и назначьте на верхнем фланце эксцентриситет.

Совет

Теперь вы определили тип полезной длины, который подходит для всех стержней, у которых есть два промежуточных узла с эксцентриковыми боковыми опорами на верхней полке.

Нажмите ОК , чтобы закрыть диалоговое окно и вернуться в диалоговое окно ' Изменить элементы '.

На вкладке 'Расчетные конфигурации' конечная конфигурация 'по умолчанию' также задается для каркасной фермы.

Поперечные элементы жесткости

Инфо

Сдвиговая потеря устойчивости не имеет значения при расчете обычных прокатных профилей из материала S235. Тем не менее, в этой части описывается, как при необходимости определять элементы жесткости.

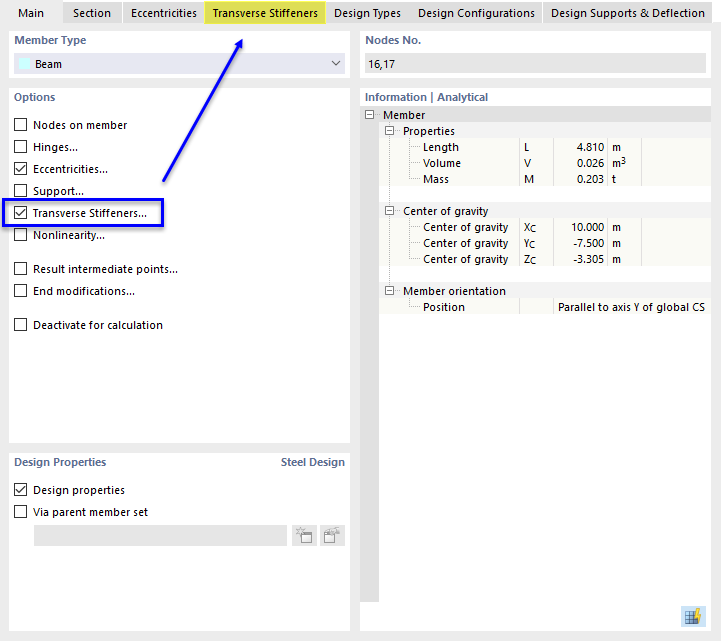

Выберите вкладку Главное . В области 'Параметры' установите флажок Поперечные ребра жесткости .

Добавлена вкладка Поперечные ребра жесткости , где вы можете определить параметры. Выберите эту вкладку.

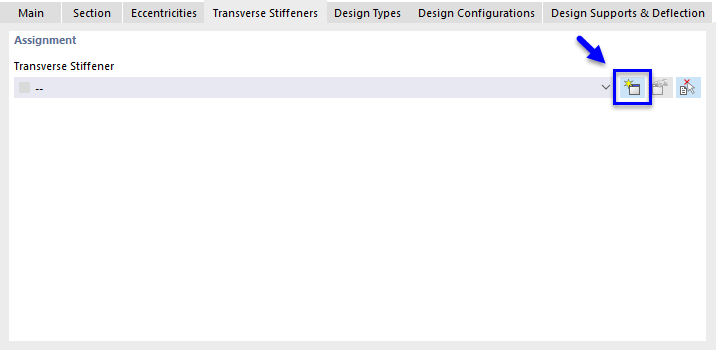

Нажмите кнопку Новые , чтобы создать новый тип поперечного ребра жесткости. Откроется диалоговое окно ' Новый элемент поперечной жесткости '.

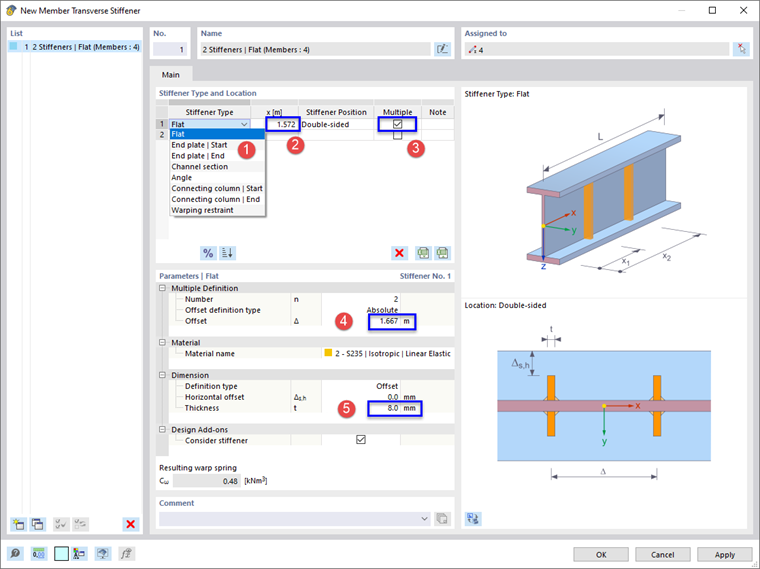

В области 'Тип и расположение элемента жесткости' выберите из списка тип элемента жесткости Плоский (1). Он размещается автоматически ' Двусторонний ', что применимо.

Положение ребра жесткости от начала стержня должно быть определено с учетом заданного пользователем эксцентриситета от центральной линии сечения колонны: 1,667 м - 0,190/2 м = 1,572 м. Введите это значение в столбец 'x [m]' (2). (Если отображается 'x [%] ', нажмите кнопку Относительный/абсолютный ввод , чтобы переключиться на' x [m] '.)

Чтобы применить ребра жесткости к двум балкам платформы, выберите параметр Несколько (3).

В параметрах '| Плоская' область, материал S235 установлен по умолчанию. Предварительно заданы два ребра жесткости (n = 2). Введите смещение Δ, которое составляет 5 м/3 = 1,667 м (4).

Наконец, введите размеры полосок толщиной 8 мм и шириной 80 мм (5).

Значение 'Результирующей пружины деформации' показано в нижней части диалогового окна.

Нажмите ОК , чтобы закрыть диалоговое окно и вернуться в диалоговое окно ' Изменить элементы '.

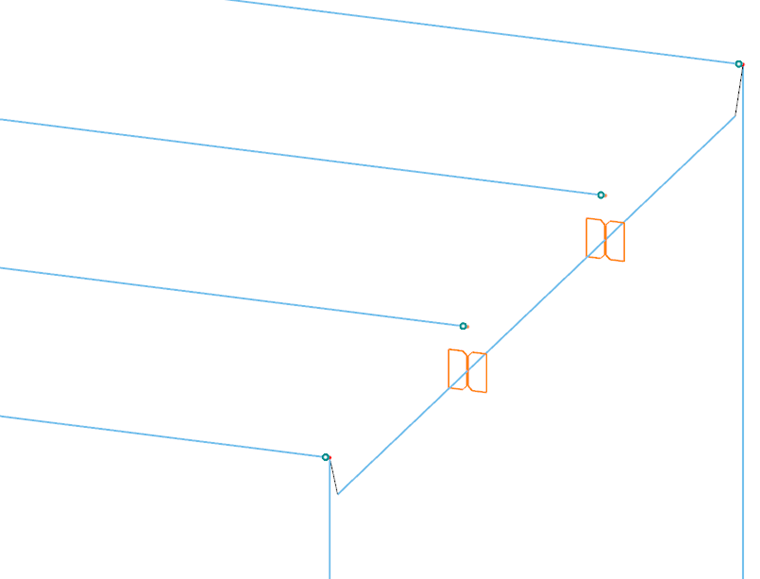

Нажмите ОК , чтобы присвоить балке рамы эффективную длину и ребра жесткости.
