Чтобы выбрать балки платформы, щелкните в навигаторе раздел IPE 200 .
Затем дважды щелкните одну из выбранных балок в рабочей области, чтобы открыть диалоговое окно ' Изменить стержни '.
Выберите вкладку Типы конструкций . Чтобы создать новый тип эффективной длины, нажмите кнопку
еще раз (см. # Extbookmark manual |image030417 |Создание нового типа изображения эффективной длины #).

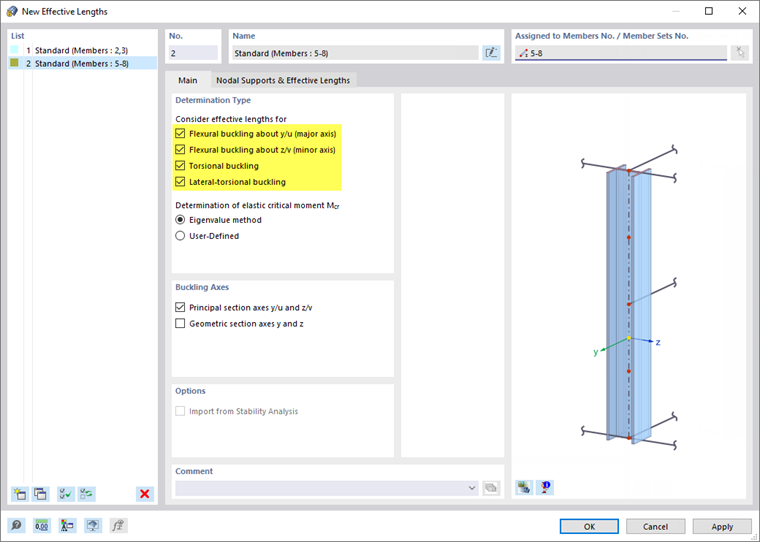

В диалоговом окне 'Новые эффективные длины' активированы все четыре флажка, поэтому эффективные длины учитываются для всех типов проверок устойчивости. Это уместно, так как для балок платформы не было выявлено несовершенств.

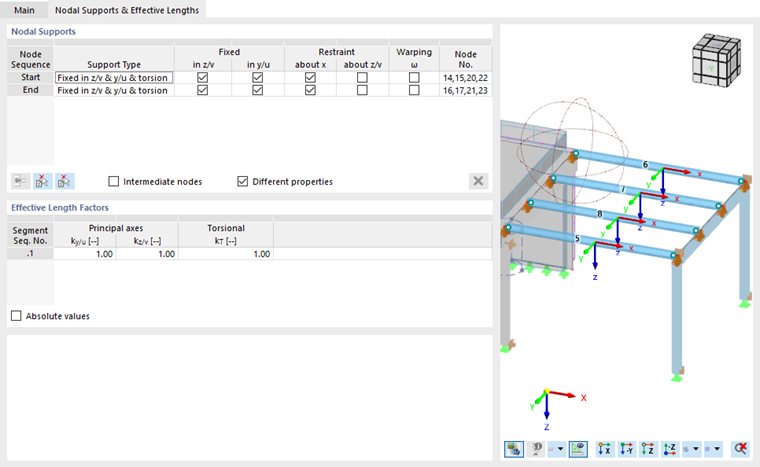

На вкладке 'Узловые опоры и эффективная длина' можно применить те же настройки, что и для столбцов: На обоих концах балки закреплены с помощью ограничителей кручения вокруг осей абсцисс.
Нажмите ОК , чтобы закрыть диалоговое окно и вернуться в диалоговое окно ' Изменить элементы '.

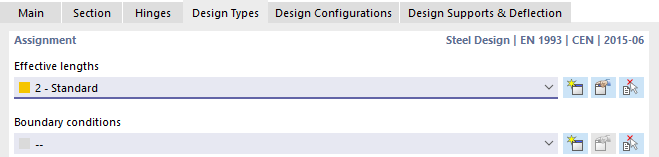

Для балок помоста установлен новый тип полезной длины.
Перед тем как закрыть диалоговое окно, проверьте вкладку 'Design Configurations ', где снова задана окончательная конфигурация' Default ' (см. # Extbookmark manual |image030422 |Конфигурация дизайна для столбцов # изображение). Затем нажмите ОК , чтобы назначить типы конструкции балкам платформы.
