Проверка настроек

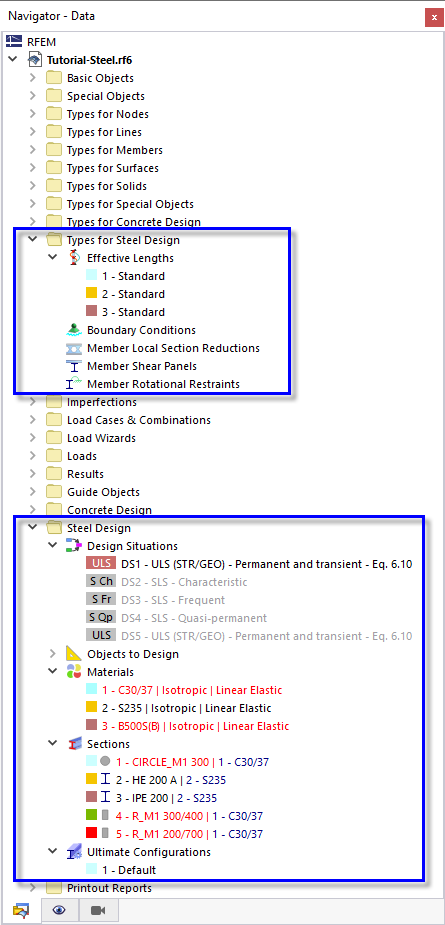

Если что-либо выделено красным цветом в категориях 'Проектирование стальных конструкций' и 'Проектирование стальных конструкций' дерева ' Навигатор - Данные ', это означает, что какой-то параметр не определен, назначен неверно или не имеет отношения к конструкции (например, материал C30/37 или бетонные секции).

Управление поперечными ребрами жесткости осуществляется в категории дерева ' Типы стержней '.

Также есть несколько вариантов для проверки настроек в навигаторе и таблицах.

Навигатор – Отображение

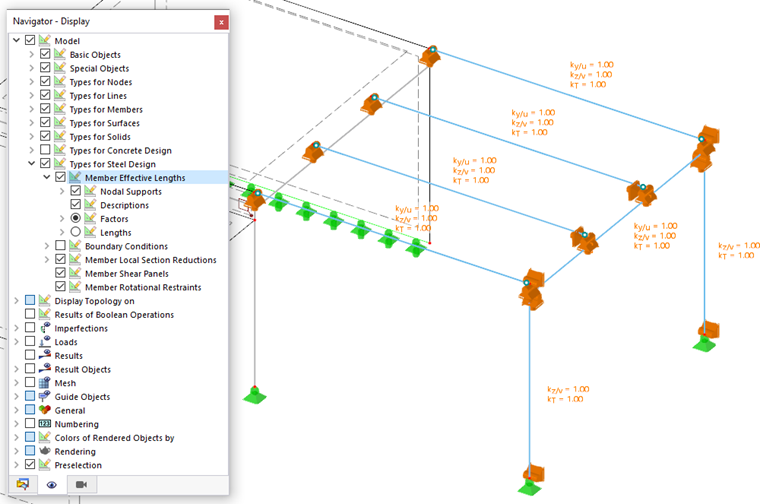

Откройте навигатор - Показать , щелкнув вкладку Навигатор - Изобразить . Элементы в категории 'Типы для стальных конструкций' позволяют включать или отключать определенные типы. Например, при установке флажка Эффективная длина стержней отображаются узловые опоры, которые имеют отношение к определению собственных значений.

Снимите этот флажок, чтобы эффективная длина снова была отключена.

Таблица

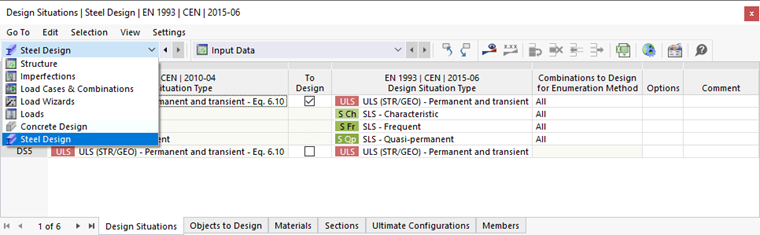

Все параметры, относящиеся к стальной конструкции, также включены в таблицу под рабочим пространством. Чтобы получить к ним доступ, выберите опцию Стальная конструкция из списка основных категорий.

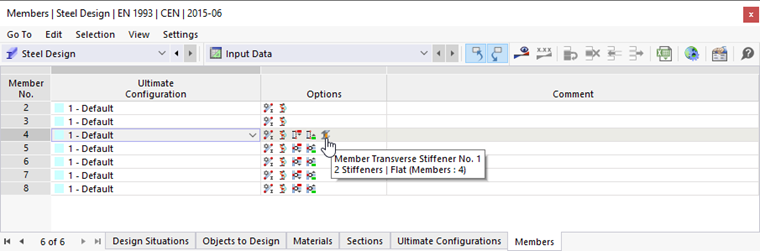

В таблице 'Объекты к расчету' перечислены стержни, имеющие значение для расчета, а в таблице 'Стержни' приведена подробная информация о семи стержнях и вариантах их расчета, представленных символами.

При нажатии на один из символов, например 'Поперечный элемент жесткости ', открывается диалоговое окно' Изменить стержень ', в котором можно проверить или изменить настройки этого стержня.
