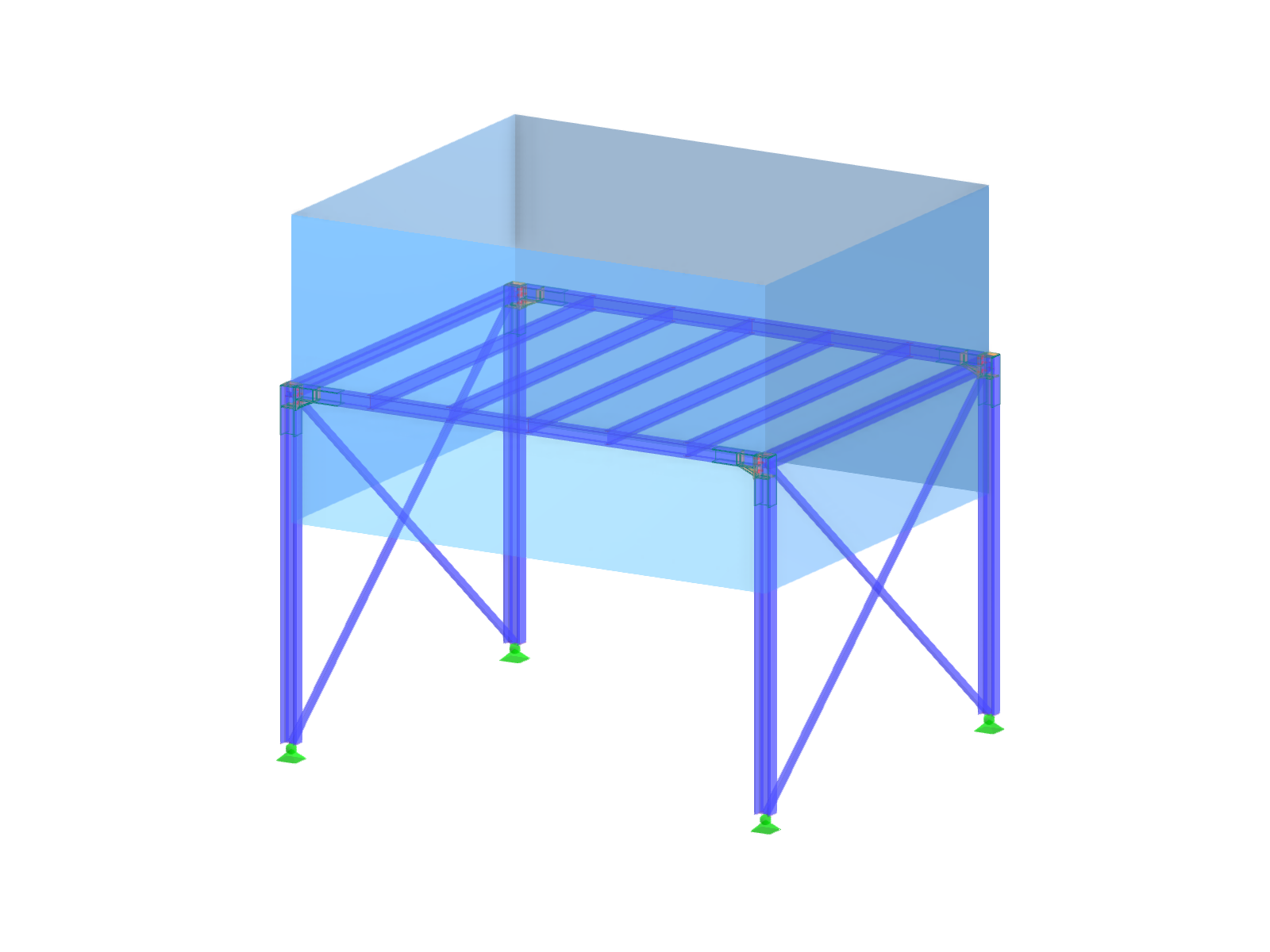

Сталеплощадка с рамными узлами жёсткости в виде v-образных стальных соединений
  • Описание
  • Отзывы (0)

Модель включает стальную платформу, несущие соединительные элементы которой образованы целенаправленно жесткими углами рамы. Оптимизированные стальные узлы обеспечивают прямую передачу сил, что приводит к повышению общей несущей способности. Точная проработка деталей обеспечивает точное соблюдение требований к производству и гарантирует устойчивость конструкций.

Модель, используемая в
Полностью
0 из 5 звезд
У этой страницы 0 пользовательских оценок.
5 звёзд
4 звезды
3 звезды
2 звезды
1 звезда
(0)
0 из 5 звезд
5 звёзд 0
4 звезды 0
3 звезды 0
2 звезды 0
1 звезда 0

Стальная конструкция с металлическими соединениями

Количество узлов 26
Количество линий 33
Количество стержней 17
Количество поверхностей 4
Количество тел 0
Количество загружений 4
Количество сочетаний нагрузок 21
Количество расчетных сочетаний 0
Общий вес 2,008 t
Размеры (метрические) 6,000 x 6,000 x 4,900 m
Размеры (имперские) 19.69 x 19.69 x 16.08 feet

На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.

Сообщить об этой 3D модели
События
Видеоролики
Модели для скачивания
Статьи из базы знаний
Model showing integrated steel joints highlighting connection and structure interaction in design.
В нашей статье исследуется важность учета взаимодействия конструкция с узлом при моделировании и расчете, а также то, как это сделать в RFEM 6.
Structural analysis of an end plate connection in Dlubal software
В нашей статье показано, как инициировать и выполнить расчет в программе, а затем следует краткое описание основной концепции.
Semi-rigid hinges initial stiffness analysis in RFEM 6.
Аддон Стальные соединения для RFEM 6 стал значительным шагом вперед и теперь представляет полужесткие шарниры, которые значительно улучшают моделирование стальных соединений при расчёте конструкций. Эта новая функция позволяет инженерам выйти за рамки традиционных допущений жестких или шарнирных соединений, предлагая более точный и гибкий способ представления работы соединений. Благодаря возможности моделирования жесткости соединения с помощью расширенного анализа начальной жесткости, процесс проектирования становится более реалистичным и оптимизированным, что открывает путь к более надёжным и экономичным проектам.
КБ 1900 | Эффект рычага в соединениях полок круглых пустотелых профилей
В нашей статье обсуждается и сравнивается эффект рычага в трех типах соединений: соединение с кольцевой полкой, полной торцевой пластиной и усиленной кольцевой полкой.
Скриншоты
Функции продуктов
Характеристики 002667 | Классификация стальных соединений по жёсткости

В аддоне Стальные соединения можно классифицировать жёсткости соединений.

Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Полученная классификация затем отображается в таблицах как «шарнир», «полужёсткая» или «жёсткая».

K пояснительному видео

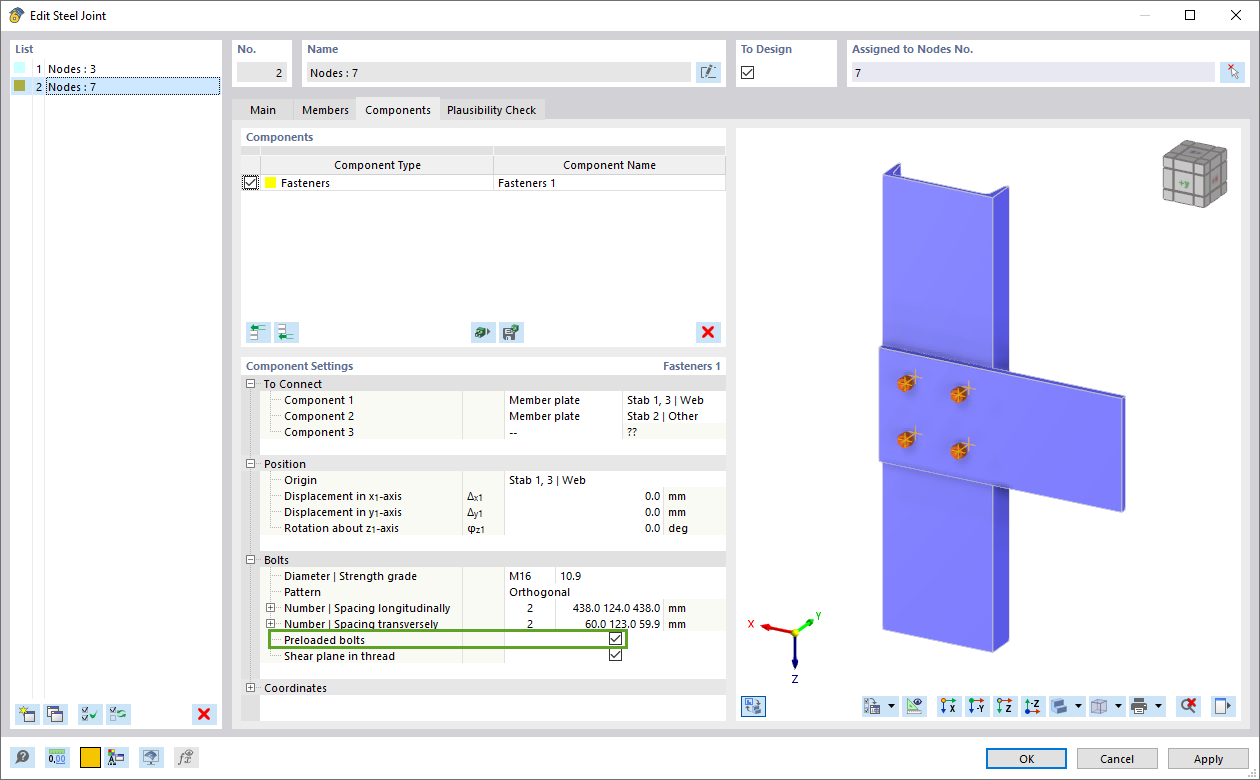

Характерная для 002669 | Предварительно растянутые болты для стальных соединений

В аддоне «Стальные соединения» можно учесть преднапряжение болтов при расчёте всех компонентов. Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.

Предварительно напряжённые болты - это специальные болты, используемые в стальных конструкциях для создания больших зажимных сил между соединяемыми конструктивными элементами. Эта сжимающая сила вызывает трение между элементами конструкции, которое обеспечивает передачу сил.

Функциональность
Предварительно напряженные болты растягиваются с определенным крутящим моментом, который растягивает их и создает растягивающую силу. Эта растягивающая сила передается к соединяемым элементам и приводит к высокому усилию смыкания. Сила смыкания предотвращает ослабление соединения и обеспечивает надежную передачу сил.

Преимущества

  • Высокая несущая способность: болты с предварительным натяжением могут передавать большие силы.
  • Низкодеформационные: минимизируют деформацию соединения.
  • Усталостная прочность: устойчивы к усталости.
  • Простота монтажа: их относительно легко собрать и разобрать.

Расчет и проектирование
Расчет преднапряженных болтов выполняется в RFEM с использованием расчетной модели КЭ, созданной с помощью аддона «Стальные соединения». Он учитывает силу смыкания, трение между конструктивными элементами, прочность болтов на сдвиг и несущую способность конструктивных элементов. Расчет выполняется по норме DIN EN 1993-1-8 (Еврокод 3) или по американской норме ANSI/AISC 360-16. Созданную расчетную модель, включая результаты, можно сохранить и использовать в качестве независимой модели RFEM.

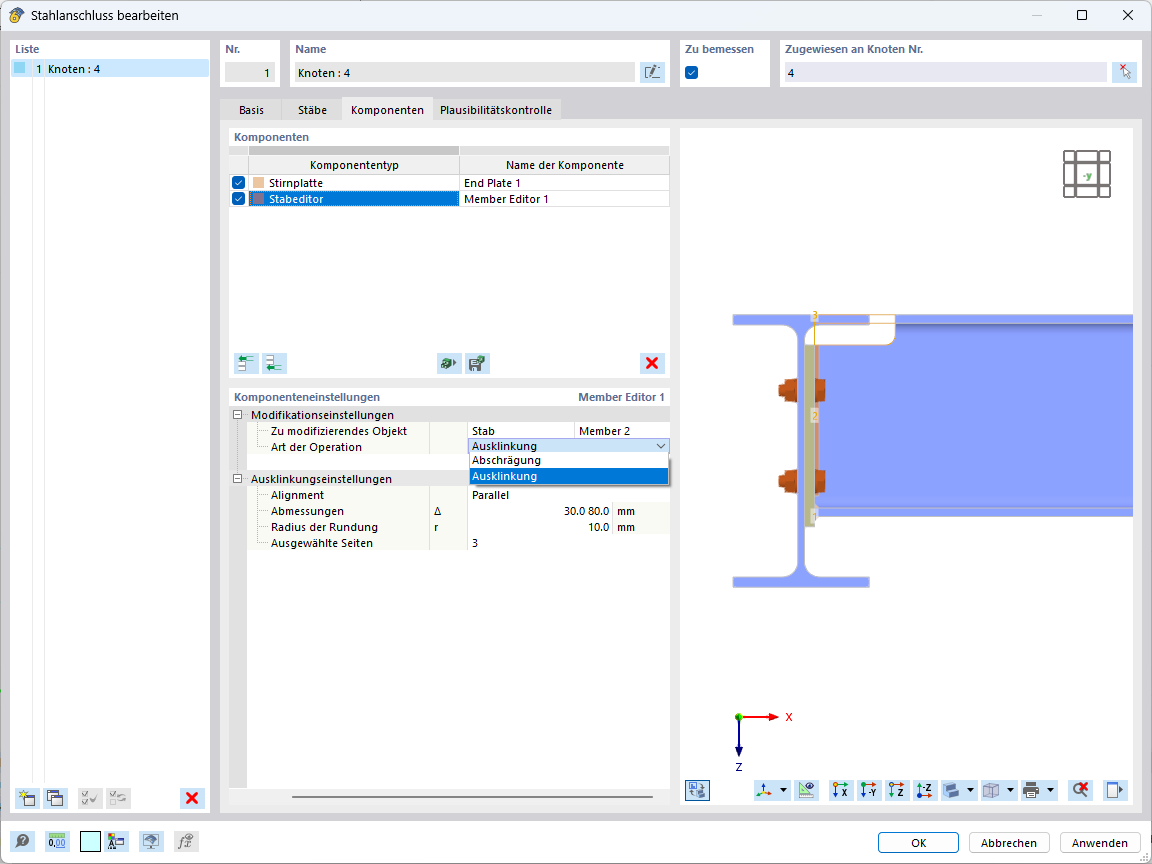

Характеристики 002647 | Расширение компонента «Редактор стержней»

В компоненте «Редактор стержней» вы также можете выбрать весь стержень в качестве изменяемого объекта, а не отдельные пластины стержня. Таким образом, можно применить обе операции 'Паз' и 'Скос' к нескольким пластинам стержней.

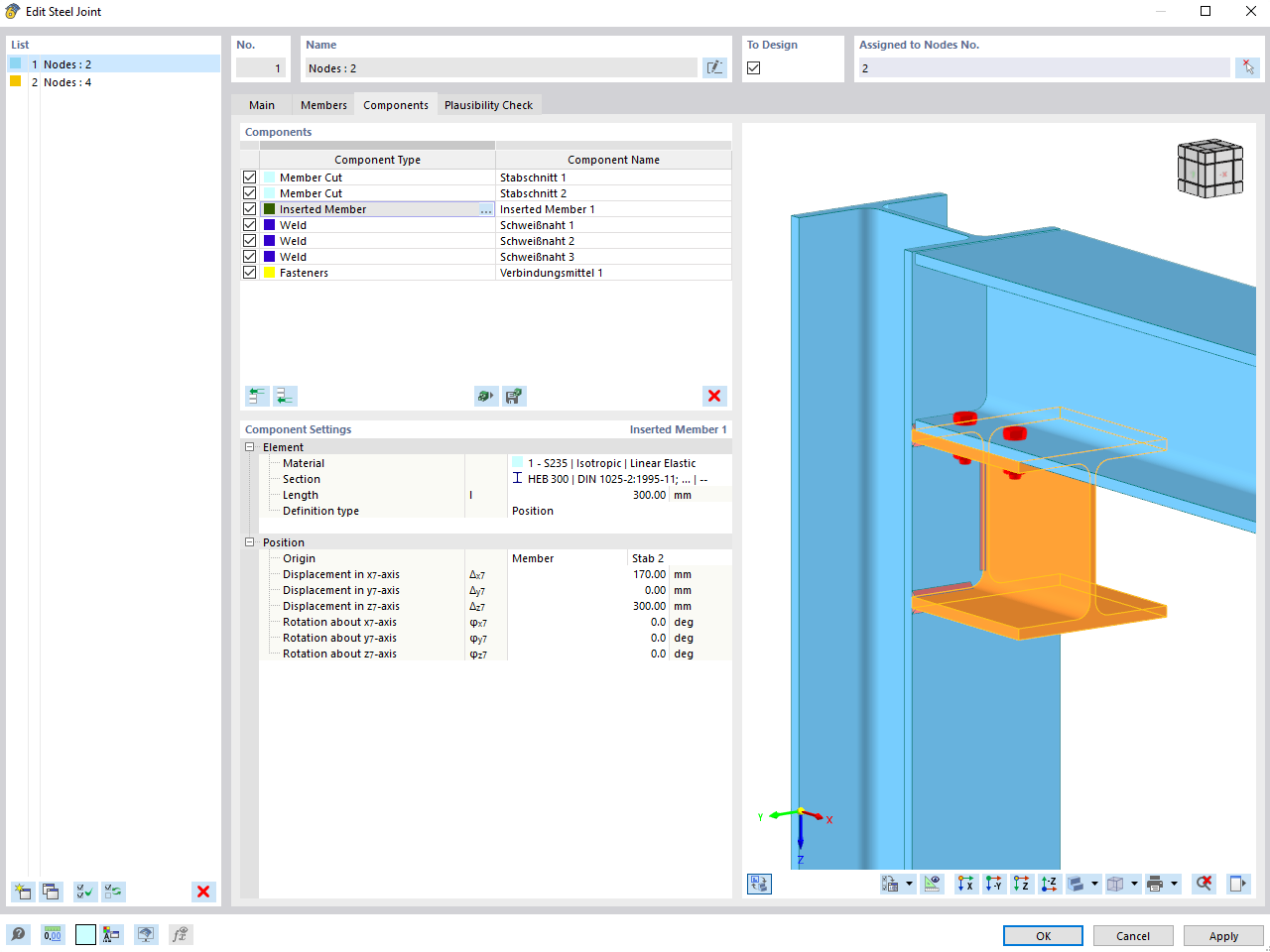

Функция 002643 | Компонент «Вставленый стержень»

При проектировании соединений вы можете вставить новый стержень в качестве компонента непосредственно в аддоне Стальные соединения. Это будет учитываться только при расчёте соединения. Вы можете использовать компоненты «Сварной шов» и «Соединительные элементы» в качестве соединения с другими стержнями.

Кроме того, можно использовать компоненты «Компонент стержня» и «Редактор стержней» и расположить на вставленном стержне элементы усиления, такие как элементы жесткости и вуты.

K пояснительному видео
Часто задаваемые вопросы (FAQ)

В аддоне Стальные соединения я получаю высокий уровень использования предварительно напряжённых болтов для расчёта натяжения. В чём причина этой высокой загрузки и как оценить запас несущей способности болта?
Стальное соединение в моей модели не рассчитываемое. Где можно получить дополнительную информацию, чтобы выяснить причину?

Что стоит за компонентным методом конечных элементов (CBFEM)?
Каким образом можно обмениваться данными между RFEM 6 / RSTAB 9 и IDEA StatiCa?
Какие программы и аддоны подходят для расчёта и проектирования стальных конструкций?
Как создать стыковое соединение в аддоне Стальные соединения?
