КБ 001900 | Эффект рычага в соединениях полок круглых пустотелых профилей

Данная видеопрезентация облегчит контроль относительного соотношения осевых деформаций в соединении и распределение эквивалентных напряжений на лобовой плите.

  • Mia: ИИ помощник
  • Актуальные видеоролики
События
Видеоролики
Модели для скачивания
Статьи из базы знаний
КБ 001895 | Где берется формула для разрушения устойчивости отдельных стержней, подверженных сжатию?
Ежедневно тысячи инженеров-строителей проектируют конструктивные элементы, используя формулы для расчётных проверок, которые включают в себя критическую нагрузку потери устойчивости. Но откуда взяться этим древним формулам, которые были установлены Леонардом Эйлером более 200 лет назад и которые составляют основу всех трех концепций расчета стальных конструкций?
Основные формы мембранных конструкций [1]
В данной статье рассматриваются такие специфические аспекты проектирования мембранных конструкций, к которым предъявляются особые требования, такие как поиск формы и создание раскройных форм. Неотъемлемой частью проектирования данных конструкций является поиск подходящих предварительно напряженных форм и создание раскройных форм. В тексте кратко описаны два основных процесса расчета мембранных конструкций. Цель состоит в том, чтобы проиллюстрировать их физические свойства и продемонстрировать отдельные положения с помощью практических примеров.
Имитация ветра в современном городе с помощью RWIND
Соблюдение строительных норм и правил, таких как Еврокод, необходимо для обеспечения безопасности, конструктивной целостности и устойчивости зданий и сооружений. Вычислительная гидродинамика (CFD) играет жизненно важную роль в этом процессе, моделируя поведение жидкостей, оптимизируя конструкции и помогая архитекторам и инженерам соответствовать требованиям Еврокода, связанным с расчетом ветровых нагрузок, естественной вентиляцией, пожарной безопасностью и энергоэффективностью. Интегрируя CFD в процесс проектирования, профессионалы могут создавать более безопасные, эффективные и соответствующие требованиям здания, отвечающие самым высоким стандартам строительства и проектирования в Европе.
Образец пористой поверхности с различными значениями пористости (фотка с различными значениями пористости наверху из © www.weathersolve.com)
В вычислительной гидродинамике (CFD) можно смоделировать сложные поверхности, которые не являются полностью твердыми, с использованием пористой или проницаемой среды. Практическими примерами таких конструкций являются ветрозащитные матерчатые конструкции, проволочные сетки, перфорированные фасады и облицовки, ставни, блоки труб (блоки горизонтальных цилиндров) и т.д.
Скриншоты
Функции продуктов
Функция 002905 | RVE-модель материала для тканых материалов

Функция «Ортотропная | Тентовый | Нелинейная упругая (поверхности)' позволяет задать предварительно напряженные тканевые мембраны с помощью модели репрезентативных элементов микроструктуры - RVE.

Благодаря учету геометрии ткани в модели микроструктуры, можно учесть соответствующее воздействие поперечной деформации для всех условий сил в мембране.

Характерная для 002666 | Тип нагрузки на грунт

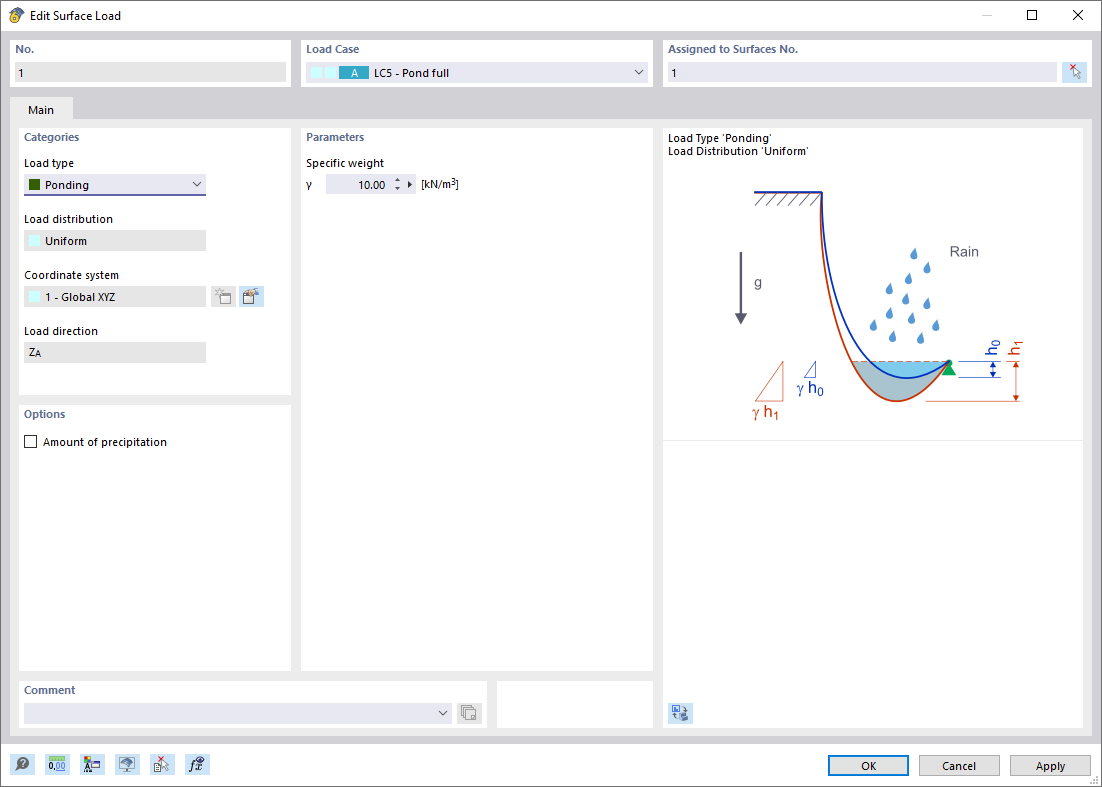

Тип нагрузки «Затопление» позволяет моделировать воздействие дождя на поверхности с несколькими кривизнами, учитывая перемещения в соответствии с анализом больших деформаций.

Этот численный процесс дождя анализирует заданную геометрию поверхности и определяет, какие компоненты дождя стекают, а какие собираются в лужи (водяные карманы) на поверхности. По размеру зоны определяется соответствующая вертикальная нагрузка для расчёта конструкции.

Например, вы можете использовать эту функцию при расчёте приблизительно горизонтальной геометрии мембранных кровель, подверженных ливневым нагрузкам.

K пояснительному видео

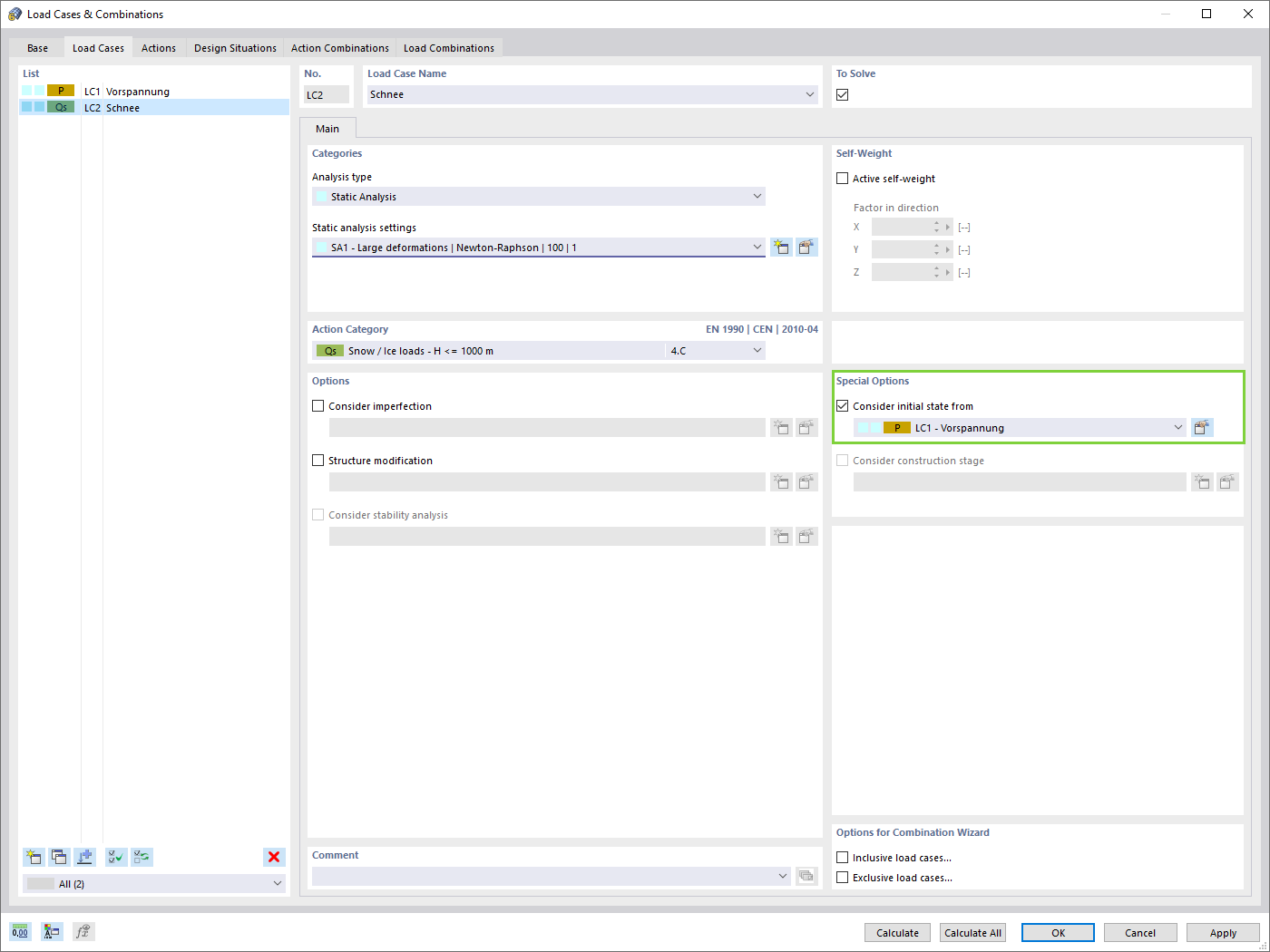

Учитывать начальное состояние

По сравнению с дополнительным модулем RF-FORM-FINDING (RFEM 5) в аддон Поиск формы для RFEM 6 были добавлены следующие новые функции:

  • Задание всех граничных условий нагрузок для поиска формы в одном загружении
  • Сохранение результатов поиска формы в качестве исходного состояния для дальнейшего анализа модели
  • Автоматическое придание начального состояния для поиска формы с помощью мастеров комбинаторики ко всем ситуациям нагрузок в расчётной ситуации
  • Дополнительные геометрические граничные условия поиска формы для стержней (длина без нагрузки, максимальный вертикальный прогиб, вертикальный прогиб в нижней точке)
  • Дополнительные граничные условия определяющей форму нагрузки для стержней (максимальная сила в стержне, минимальная сила в стержне, горизонтальная составляющая растяжения, растяжение на конце i, растяжение на конце j, минимальное растяжение на конце i, минимальное растяжение на конце j)
  • Тип материала «Ткань» и «Пленка» в базе данных материалов
  • Параллельные поиски формы в одной модели
  • Моделирование последовательных состояний поиска формы в увязке с аддоном Расчёт стадий строительства (CSA)
Нагрузка на поверхность

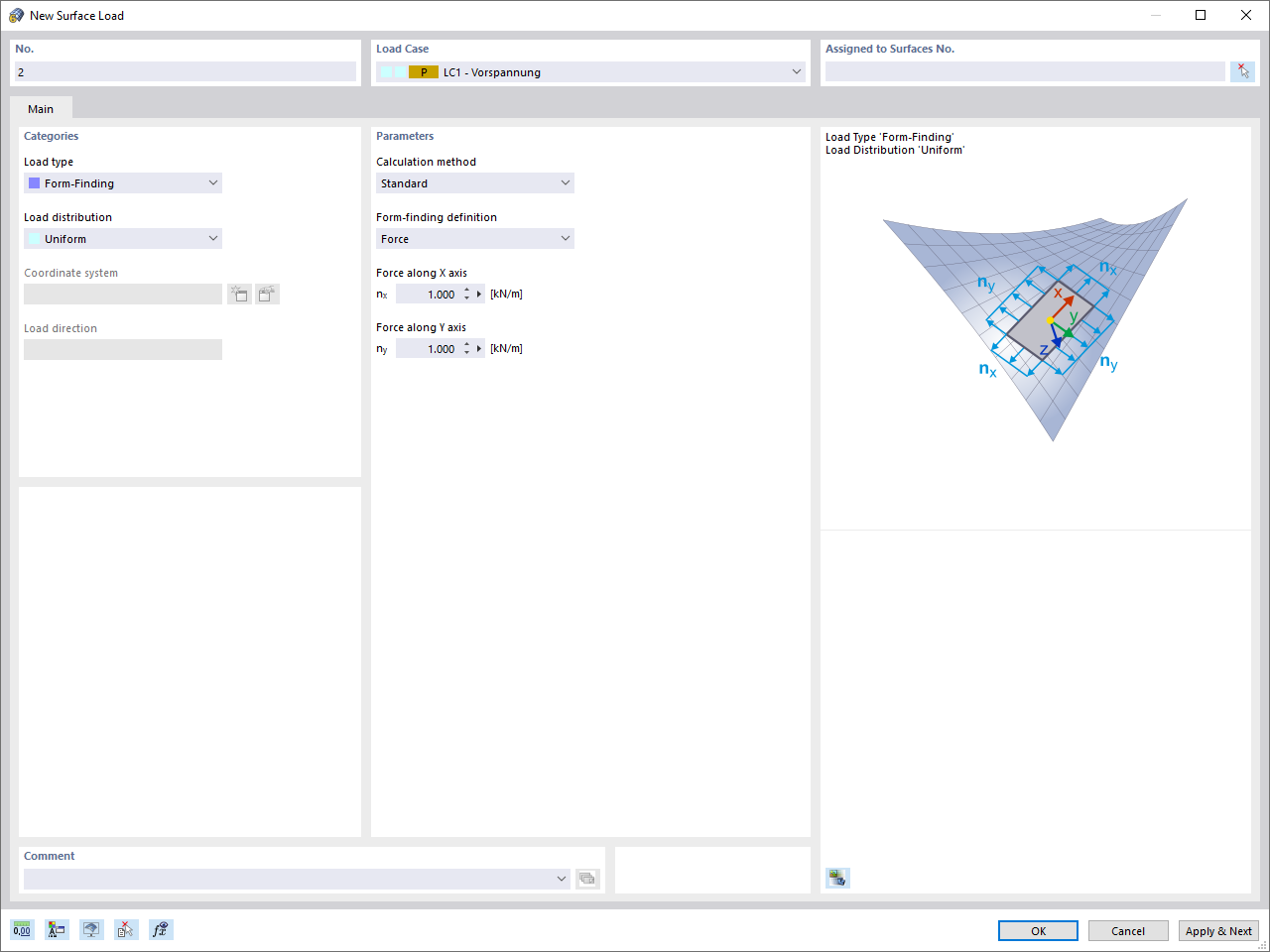

После активации аддона Поиск формы в Общих данных, эффект поиска формы будет присваиваться загружениям с категорией «Предварительное напряжение» вместе с нагрузками поиска формы от стержня, поверхности и тела каталог нагрузок. Это преднапряженное загружение. Таким образом, он превращается в анализ поиска формы для всей модели со всеми заданными в ней элементами стержней, поверхностей и тел. Вы можете выполнить поиск формы соответствующих элементов стержня и мембраны среди общей модели с помощью специальных нагрузок поиска формы и обычных нагрузок. Данные нагрузки поиска формы описывают ожидаемое состояние деформаций или сил после поиска формы в элементах. Постоянные нагрузки описывают внешние нагружения всей системы.
