Ответ:
Компонентный метод конечных элементов (CBFEM) - это метод автоматизированного расчета и проектирования стальных соединений. Он основан на основной идее компонентного метода, описанного в норме EN 1993-1-8, в которой свойства соединения определяются на основе (нелинейных) жесткостей и несущей способности отдельных основных компонентов. Также компонентный метод можно с хорошей точностью использовать для оценки работы конструкции частично несущих и деформируемых соединений. Во многих случаях это позволяет провести более экономичный расчет, чем при чисто шарнирных соединениях или при создании жестких соединений.
В то время как в обычном методе жесткости и прочности основных компонентов должны быть рассчитаны на основе полуэмпирических формул, а затем соответствующим образом наложены, основные компоненты в CBFEM представлены дискретно подходящими конечными элементами и связаны друг с другом. Жесткость соединения и точное распределение сил в отдельных основных компонентах затем определяются с помощью (нелинейного) анализа конечных элементов. Затем можно проверить несущую способность основных компонентов с учетом соответствующих правил расчета, таких как EN 1993-1-8 или AISC 360. К преимуществам метода, основанного на расчетах по МКЭ, по сравнению с обычным методом компонент, относятся:
- Большая гибкость при задании основных компонентов, их геометрии и свойств материала
- Большая гибкость при задании условий контакта и соединения между основными компонентами
- Большая гибкость при расчёте соединений; основные компоненты можно легко перенести на соединения со сложной геометрией
- нет ограничений по напряжению в соединении; Внутреннее распределение сил в отдельных основных компонентах является результатом расчета подробной модели КЭ
- Лучшее представление о механизмах выхода из работы благодаря анализу деформаций, сил, напряжений и напряжений во всех частях соединения

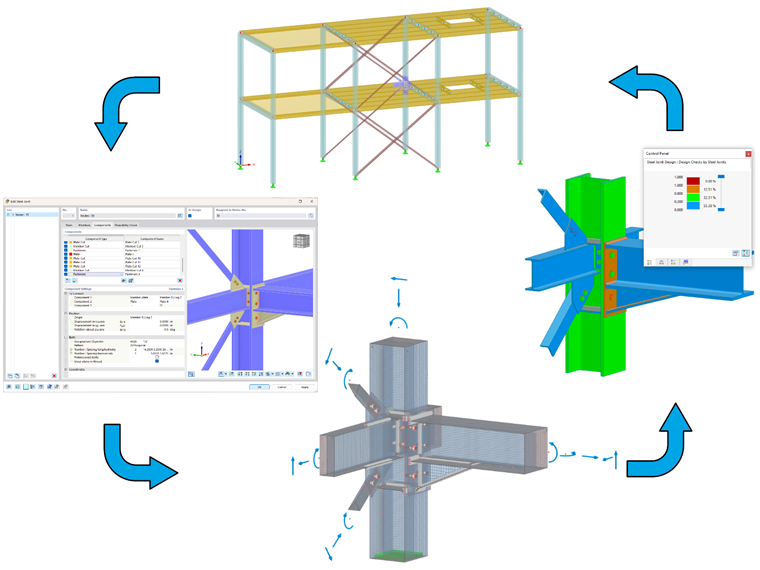

Das Add-On Stahlanschlüsse, welches als Erweiterung für RFEM 6 verfügbar ist, greift die komponentenbasierte Finite-Elemente-Methode (CBFEM) auf und verknüpft die Anschlussbemessung nahtlos mit der statischen Analyse am Gesamttragwerk, sodass auch die Kompatibilität und Interaktion zwischen Anschluss- und Stabwerkmodell jederzeit gewährleistet ist.
