Puoi anche esaminare i risultati della verifica graficamente sul modello, il che ti dà una visione migliore delle condizioni di ogni asta. Assicurarsi che l'opzione 'Modello Wireframe' sia ancora attiva. Se necessario, è possibile impostarlo tramite il pulsante
sulla barra degli strumenti.

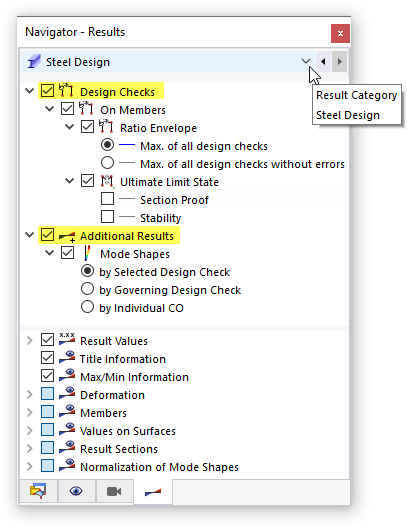

Nel navigatore - Risultati ( scheda
), i risultati della verifica acciaio sono disposti in due categorie principali:
- Progetto
- Risultati aggiuntivi
Gli elementi 'Verifiche' includono la verifica della sezione e i risultati della verifica di stabilità, mentre gli 'Risultati aggiuntivi' gestiscono le forme modali.
Suggerimento
Se sono mostrati i risultati dell'analisi statica, impostare i risultati della verifica acciaio facendo clic sul pulsante
sulla barra degli strumenti della tabella o selezionando la categoria Verifica acciaio nel navigatore.
Progetto
Sono disponibili solo i risultati dello 'Stato limite ultimo' poiché i progetti SLE e di resistenza al fuoco sono stati esclusi (consultare il Disattivazione della verifica dell'immagine 'Esercizio' e 'Resistenza al fuoco' ).
Verifica di resistenza

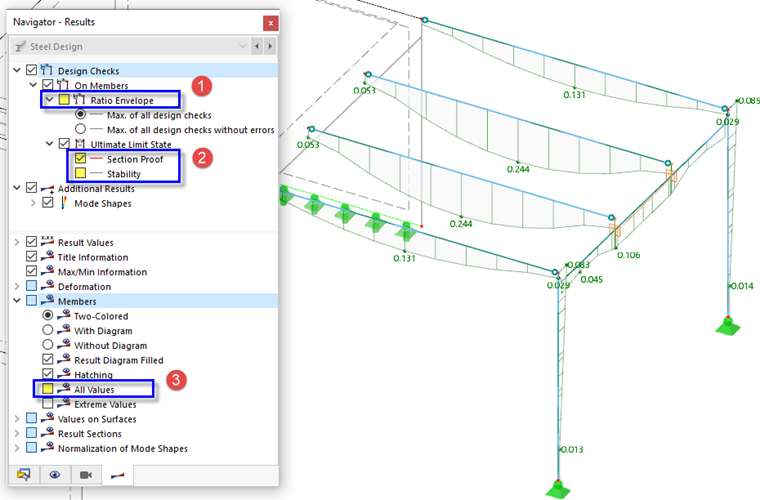

Deselezionare la casella di controllo Rapporto busta per un'ispezione specifica dei risultati (1). Quindi selezionare la casella di controllo Verifica sezione per visualizzare esclusivamente quel tipo di risultati (2).
Se la casella di controllo Tutti i valori della voce dell'albero 'Aste' nella sezione inferiore è deselezionata (3), saranno mostrati solo i valori massimi di ogni asta.
Instabilità
Deselezionare la casella di controllo Verifica sezione e selezionare invece la casella di controllo Stabilità . I rapporti massimi della verifica di stabilità sono visualizzati lungo le aste.
Come mostrato nel grafico, le due travi interne della piattaforma hanno i rapporti più alti tra tutte le aste in acciaio.
deformate modali
Le forme modali possono essere visualizzate per le singole aste relative a una verifica specifica o per tutte le aste relative alle verifiche determinanti. Ogni forma modale si basa su un sottomodello unico le cui condizioni al contorno sono definite dalle lunghezze efficaci e dai vincoli esterni specifici dell'asta (consultare il manuale image) e il carico.
Per visualizzare la forma modale di una trave interna della piattaforma, procedere come segue:
- Imposta la categoria Rapporti di progetto sulle aste nella barra degli strumenti della tabella (1).
- Selezionare i rapporti di progetto per tabella asta (2).
- Selezionare i risultati di stabilità dell'asta nr. 8 facendo clic sull'ultima linea (3).
- Nel navigatore, selezionare le forme modali nell'albero 'Risultati aggiuntivi' (4). La forma modale associata all'instabilità flesso-torsionale è rappresentata da una linea sulla trave della piattaforma.
- Disattiva i rapporti di progetto deselezionando la casella di controllo Verifiche per visualizzare solo la forma modale (5).
La linea rappresenta una vista rudimentale della forma modale. Seleziona l'opzione Sezione colorata nell'albero 'Deformazione' che si trova nella parte inferiore del navigatore. È quindi possibile ispezionare l'instabilità flesso-torsionale della sezione di trave in una vista realistica.
