Domanda:
Come inserisco manualmente una controfreccia su una asta come imperfezione?
Risposta:

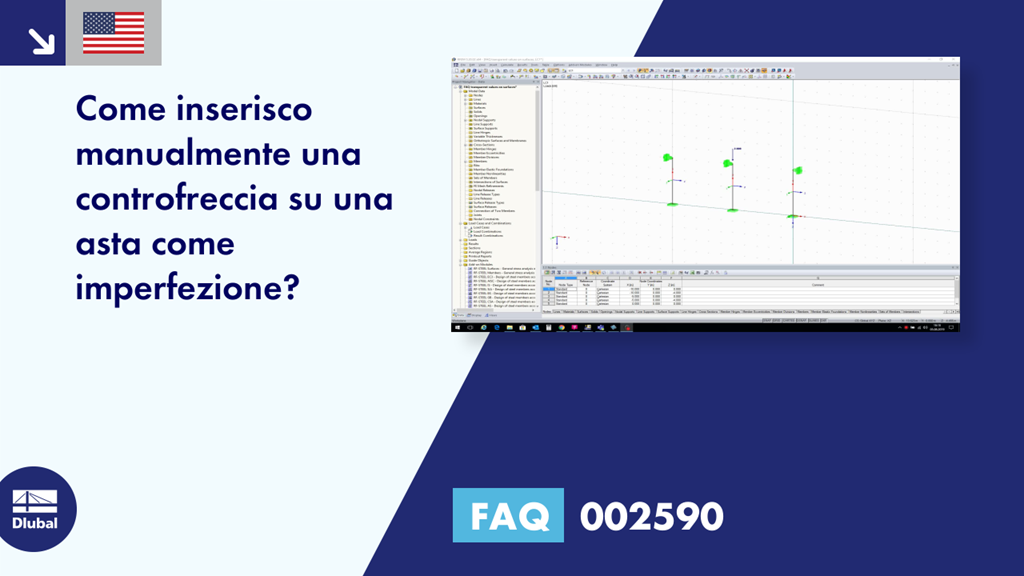

Un'imperfezione può essere inserita manualmente utilizzando il pulsante "Nuova imperfezione graficamente" o il menu "Inserisci → Carico → Imperfezioni" (vedi Figura 01).
Questa controfreccia non deve essere confusa con una controfreccia imposta come carico, in cui, a seconda delle condizioni di vincolo esterno dell'asta, è possibile che si verifichino momenti flettenti definendo solo una curvatura. La direzione del carico nella finestra di dialogo "Carico dell'asta" deve essere intesa come una curvatura attorno all'asse corrispondente (y o z) in modo simile a un momento (vedi Figura 02).
Così, le forze interne e gli spostamenti generalizzati saranno sempre considerati in caso di controfreccia definita come un carico dell'asta (controfreccia imposta), mentre la controfreccia come imperfezione fornisce solo forze interne e spostamenti generalizzati se una forza assiale dovuta ad un altro carico è presente nell'asta imperfetta.
Un'ulteriore opzione per l'immissione delle imperfezioni consiste nell'utilizzare il modulo RF-IMP/RS-IMP.
