Stab- und Lagernichtlinearitäten

Nichtlinearitäten wie Fließen, Reibung, Reißen, Schlupf etc. können für Stabendgelenke und Lagerungen vorgegeben werden. Zudem stehen spezielle Dialoge zur Verfügung, mit denen sich die Federsteifigkeiten von Stützen und Wänden aus den Geometrievorgaben ermitteln lassen.

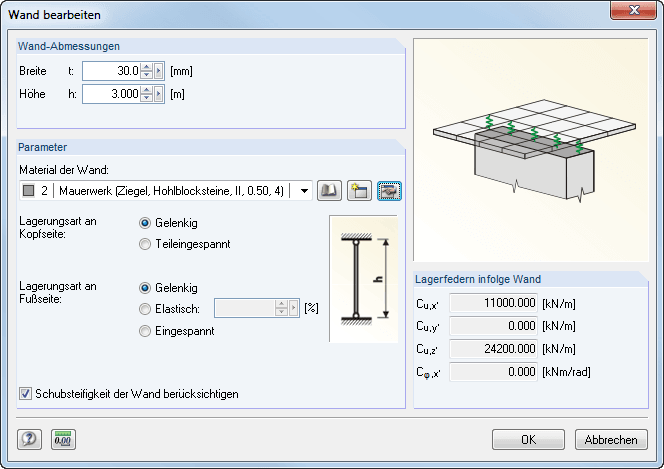

Federsteifigkeit einer Wand
Federsteifigkeit einer Wand
  • Mia: KI-Assistentin
  • Neueste Features
Videos
Modelle zum Herunterladen
Technische Fachbeiträge

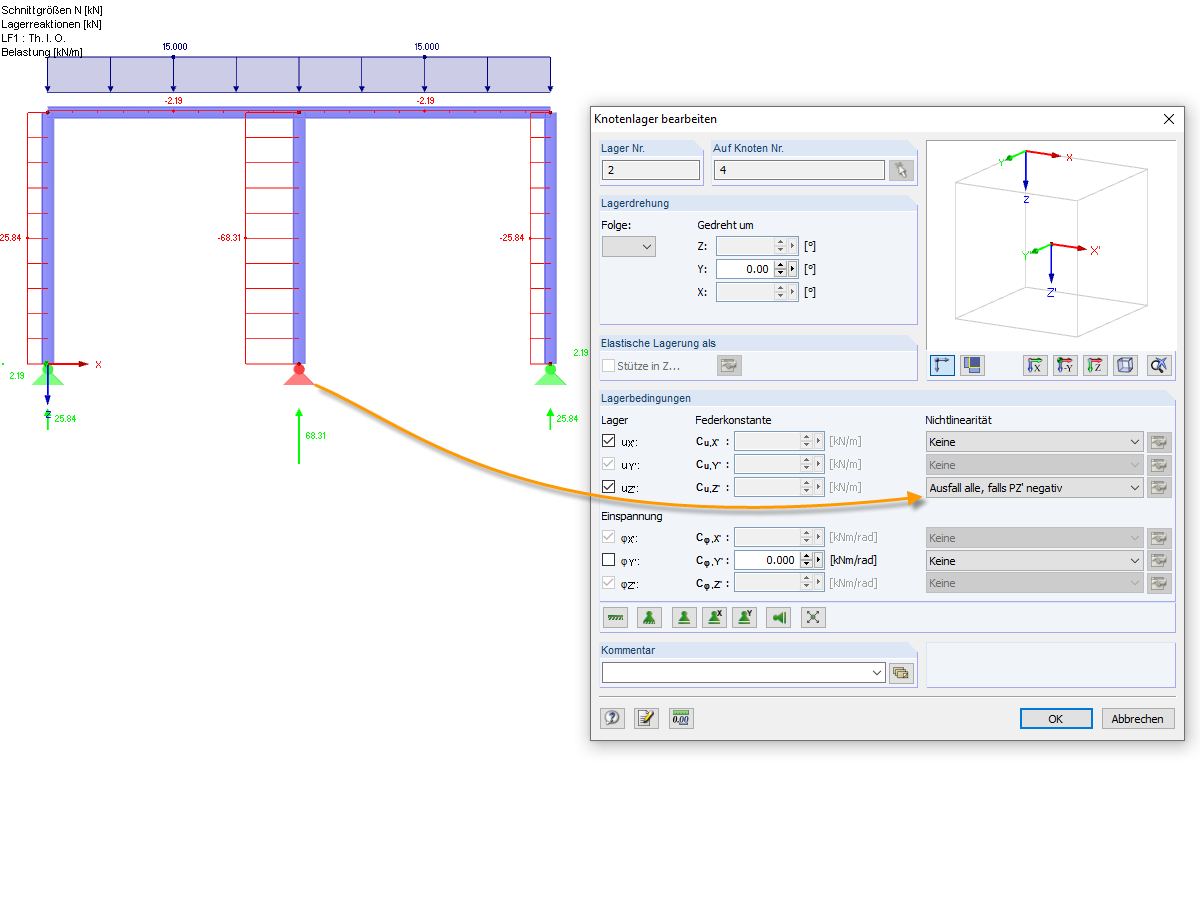

Nichtlineares Auflager "Ausfall alle, falls PZ' negativ"
Auflager, die nur bei Druck oder nur bei Zug zum Lastabtrag beitragen, sind in RFEM und RSTAB als nichtlineare Auflager definierbar. Dabei fällt es dem Anwender nicht immer leicht, die richtige Nichtlinearität für "Ausfall bei Zug" oder "Ausfall bei Druck" auszuwählen.
Stabtyp "Feder"
Das Programm RFEM5 bzw. RSTAB8 bietet bei der Definition eines Stabes unter den Stabtypen eine "Feder" Option an.
Deaktivierung von nichtlinearen Effekten

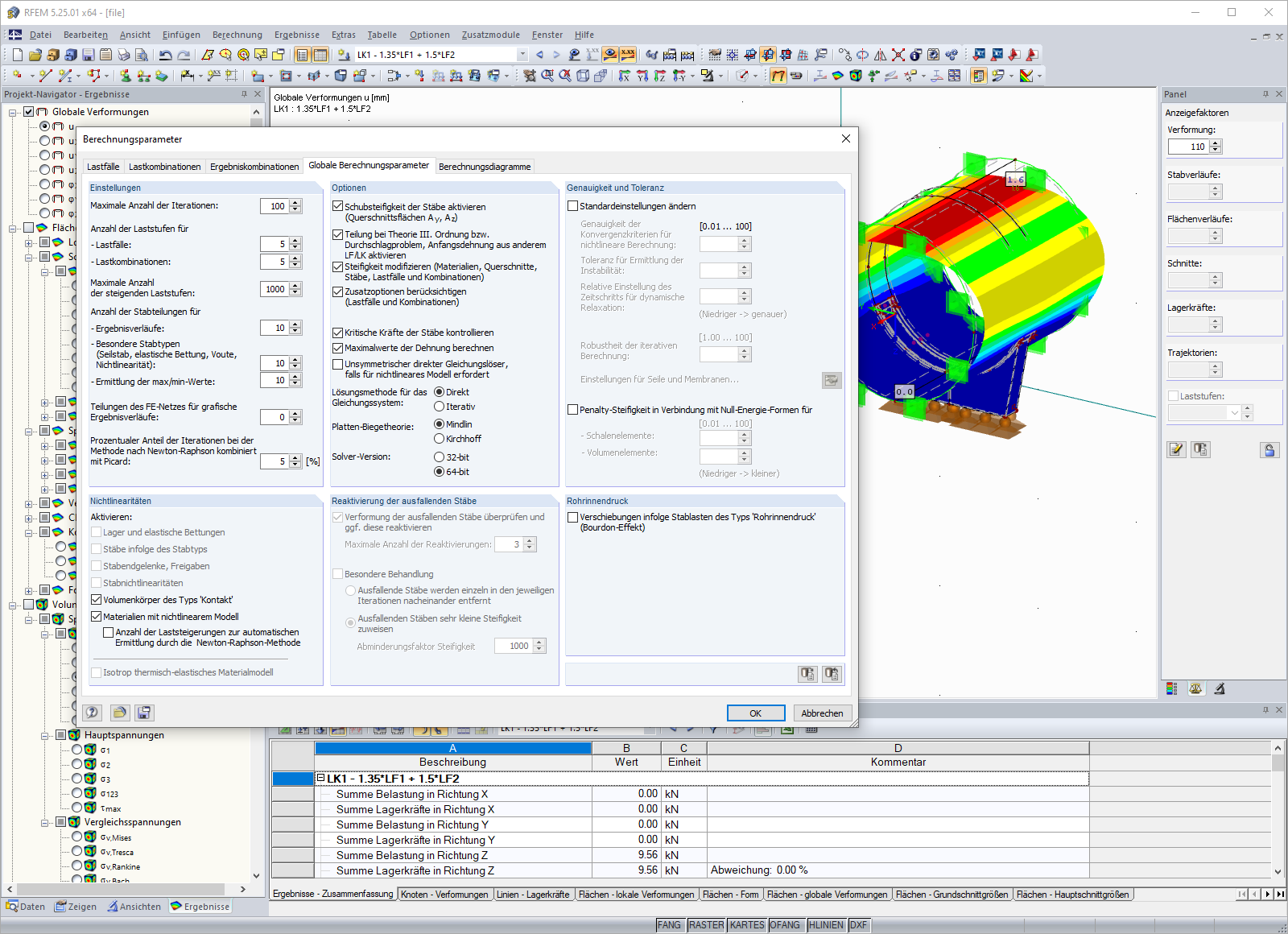

Wenn nichtlineare Effekte - wie zum Beispiel ausfallende Lager, Bettungen, Stabnichtlinearitäten oder Kontaktvolumina - im Modell verwendet werden, so ist es möglich, diese in den globalen Berechnungsparametern zu deaktivieren.
Speichern und Einlesen von Diagrammen für Stabendgelenke
In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.
Screenshots
Produkt-Features
Feature 002905 | RVE-Materialmodell für gewebte Werkstoffe

Das Materialmodell 'Orthotrop | Gewebe | Nichtlinear elastisch (Flächen)' eignet sich zur Definition von vorgespannten Gewebemembranen über ein repräsentatives Mikrostruktur-Volumenelement Modell - RVE.

Durch die Berücksichtigung der Gewebegeometrie in dem Mikrostrukturmodell können Sie für alle Kraftzustände in der Membran einen entsprechenden Querdehnungseffekt berücksichtigen.

Feature 002421 | Anzeige der Ergebniswerte auf Isolinien

Auf den Isolinien können Ergebniswerte für Verformungen, Schnittgrößen, Spannungen usw. angezeigt werden.

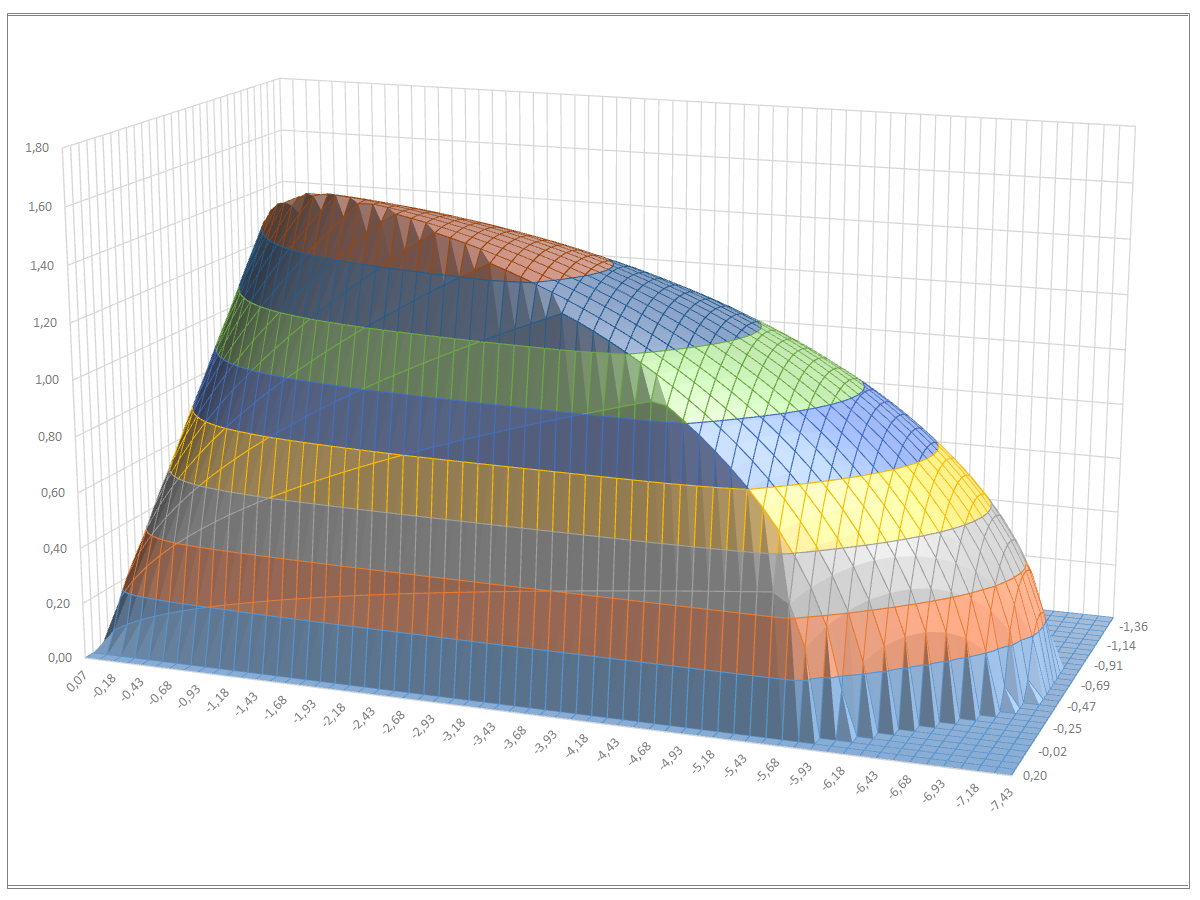

Isometrische Darstellung der räumlichen Fließfläche (Quelle: Erläuterungsbericht zum Forschungsprojekt "DDMaS – Digitizing the design of masonry structures")
