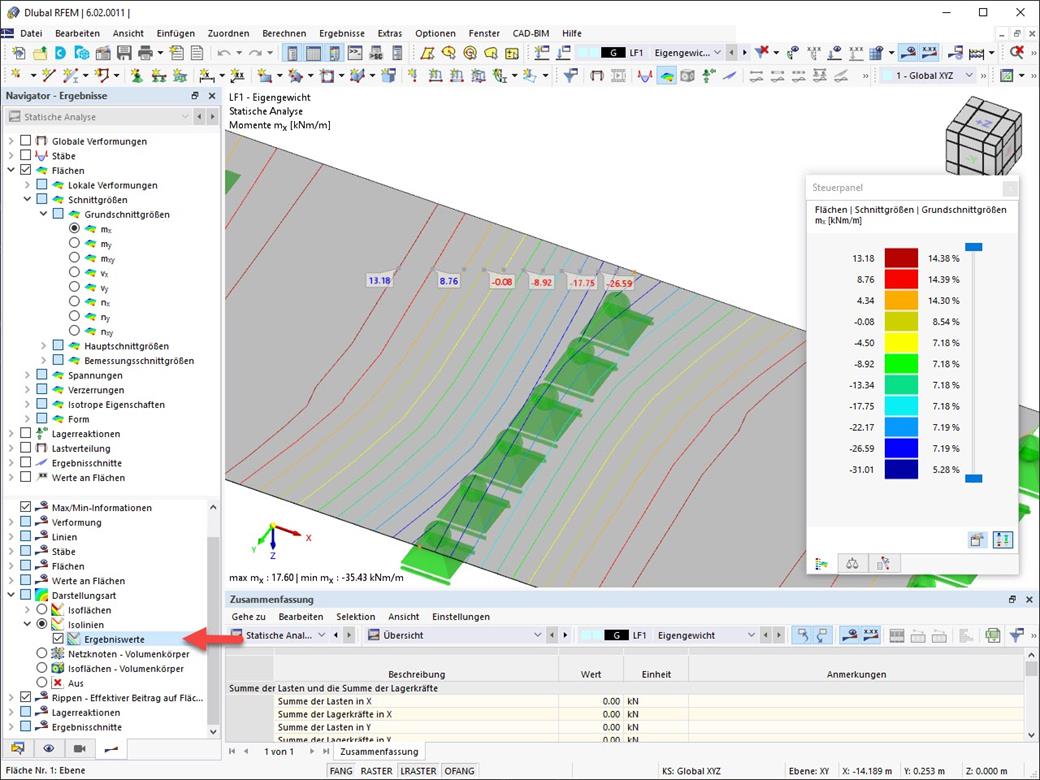

Auf den Isolinien können Ergebniswerte für Verformungen, Schnittgrößen, Spannungen usw. angezeigt werden.
Anzeige der Ergebniswerte auf Isolinien
