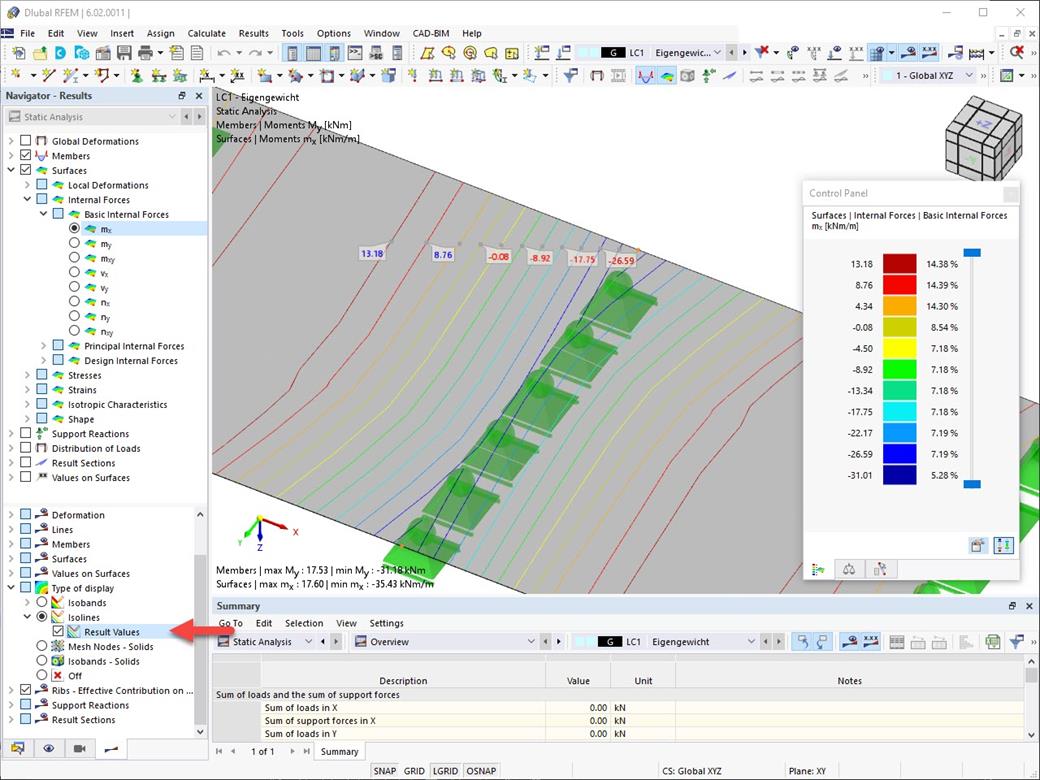

На изолиниях могут изображаться результирующие значения деформаций, внутренних сил, напряжений и т.д.
Изображение результирующих значений на изолиниях
