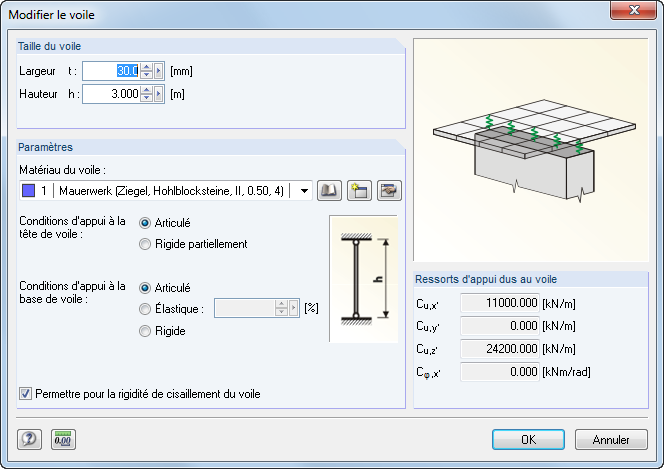

Vous pouvez définir des non-linéarités telles que le fluage, la friction, la rupture, le glissement, etc. pour les articulations de barre et les appuis. Des boîtes de dialogue spécifiques sont disponibles pour la détermination des rigidités de ressort des poteaux et des voiles en fonction des propriétés géométriques.
Durée: 01:18:18 min
Base de connaissance
Durée: 00:00:42 min
Base de connaissance
Durée: 00:00:27 min
Base de connaissance
Durée: 00:00:14 min
Base de connaissance
Durée: 00:00:34 min
Base de connaissance
Durée: 00:00:40 min
Durée: 00:00:55 min
Foire aux questions (FAQ)
Durée: 00:00:47 min
Foire aux questions (FAQ)
Durée: 00:01:10 min

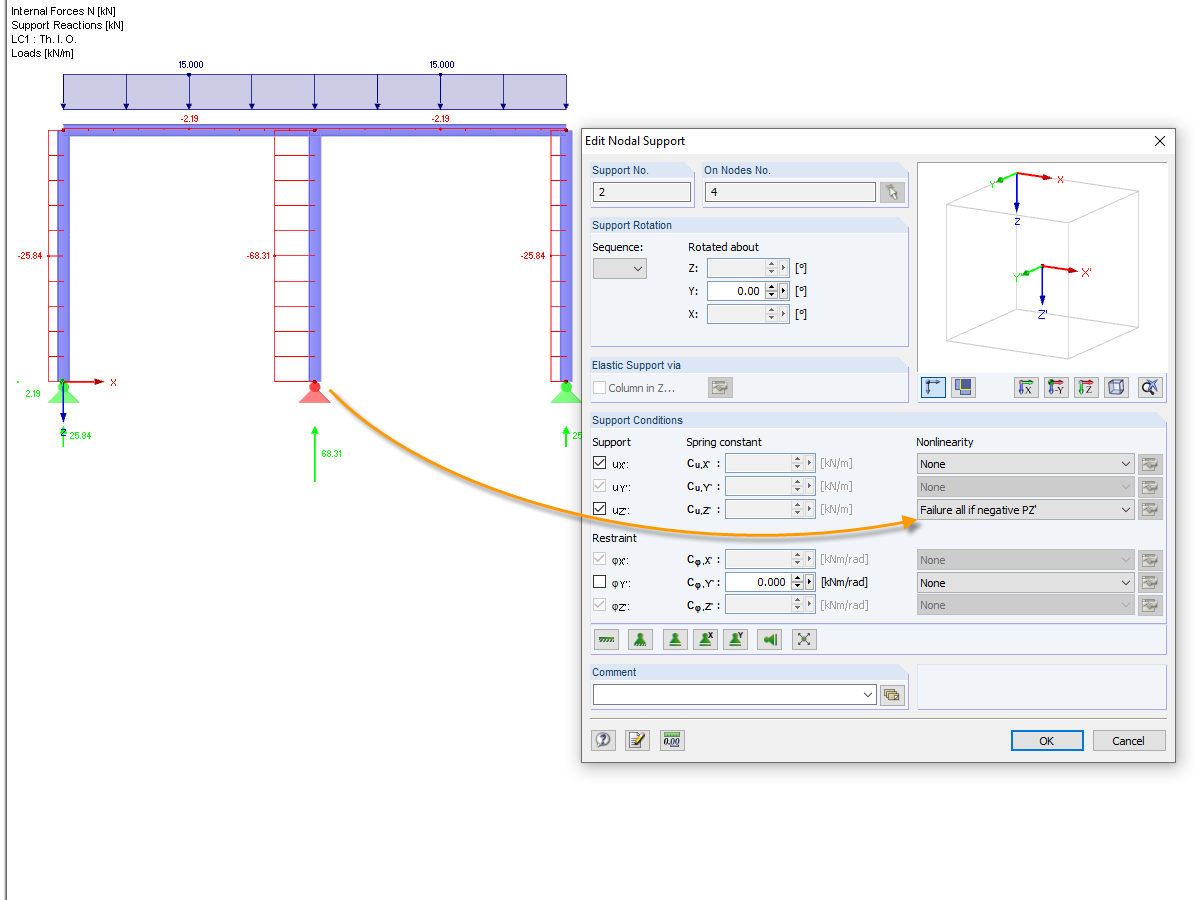

Les appuis agissant seulement sous compression ou sous traction peuvent être définis comme des appuis non-linéaires dans RFEM et RSTAB. Dabei fällt es dem Anwender nicht immer leicht, die richtige Nichtlinearität für "Ausfall bei Zug" oder "Ausfall bei Druck" auszuwählen.

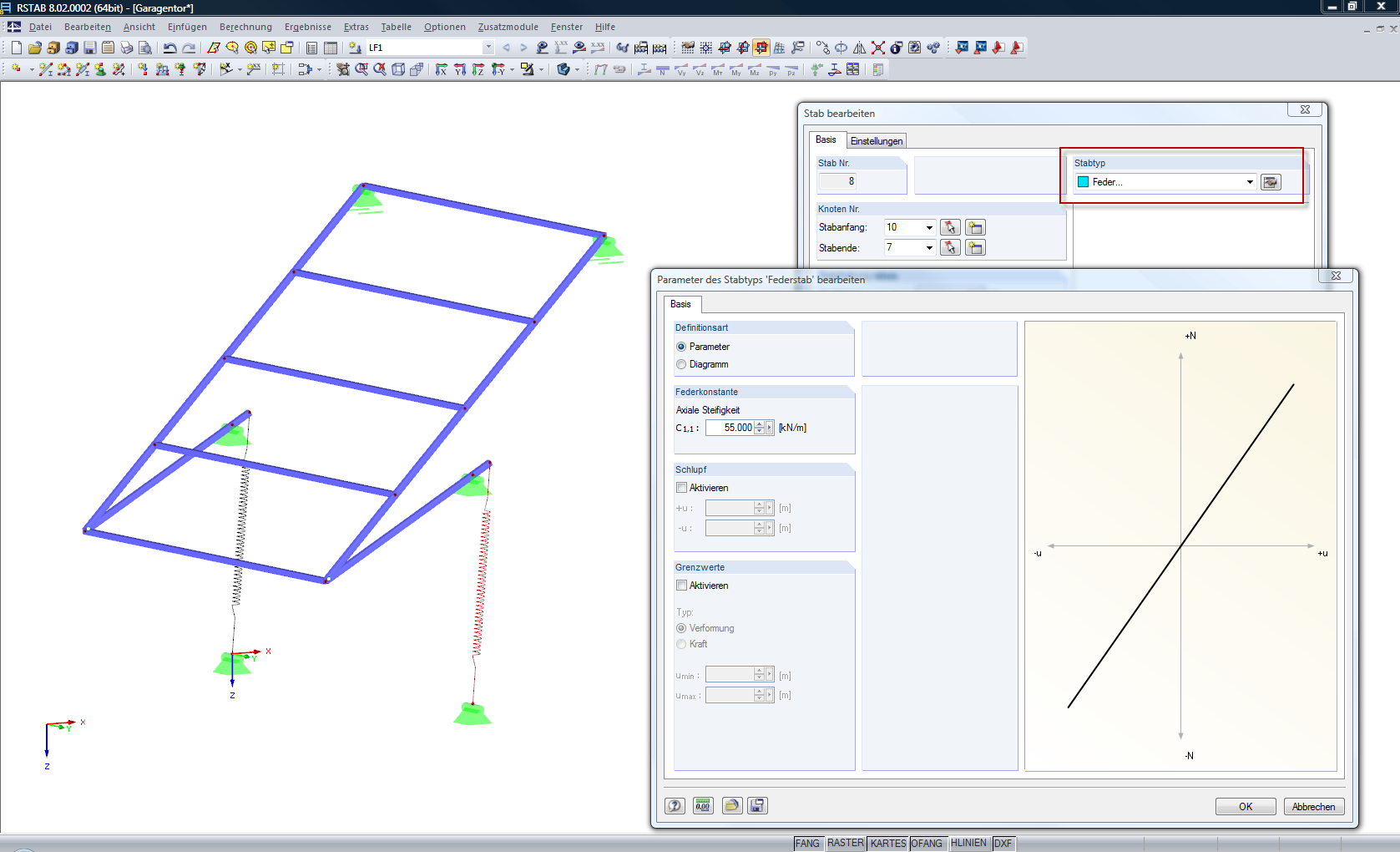

Les logiciels RFEM 5 et RSTAB 8 offrent une option « Ressort » lors de la définition d'une barre sous les types de barre.

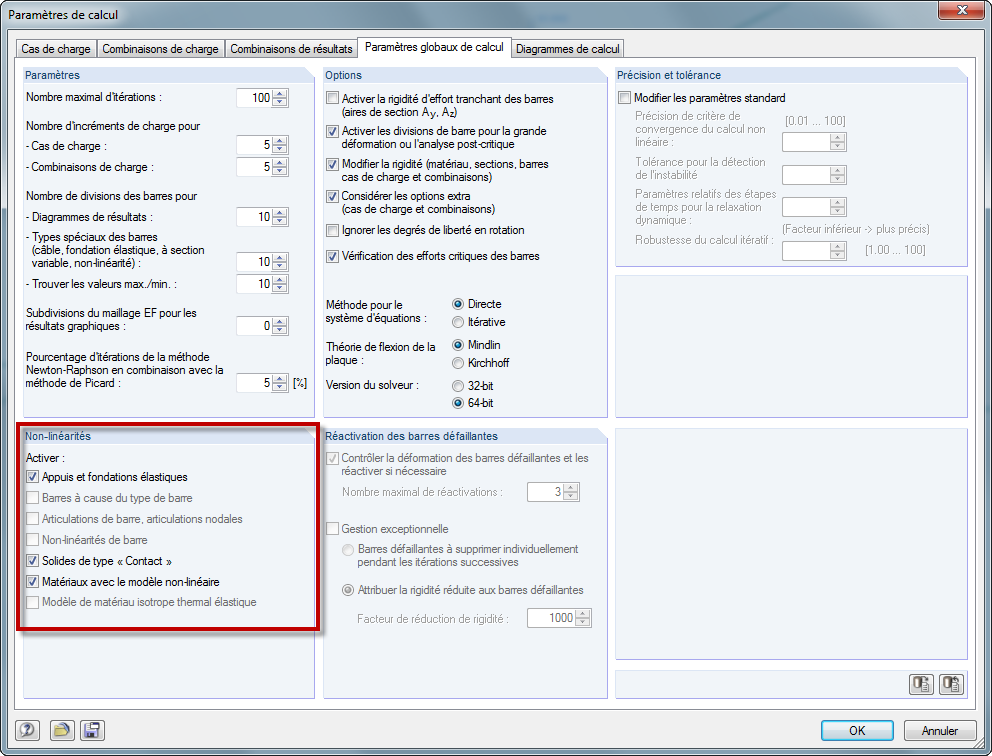

Si des effets non linéaires (tels que des appuis défaillants, fondations, non-linéarités de barre ou solides de contact) sont utilisés dans le modèle, vous avez la possibilité de les désactiver dans les paramètres globaux de calcul.
Les logiciels RFEM 5 et RSTAB 8 offrent la possibilité d'affecter des non-linéarités aux articulations de barre. Outre les non-linéarités « Fixé si... » et « Activité partielle... », vous pouvez sélectionner « Diagramme... ». Si vous sélectionnez l'option « Diagramme... », il est nécessaire de préciser les paramètres en fonction du comportement au niveau de l’articulation de barre. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.
Le modèle de matériau « Orthotrope | Textile | Élastique non linéaire (surfaces) » vous permet de définir des membranes en toile précontrainte à l’aide du modèle de volume élémentaire représentatif pour les microstructures (RVE).
La considération de la géométrie de la toile dans le modèle de microstructure permet de considérer un effet de déformation transversale correspondant pour toutes les conditions d’effort dans la membrane.
Les valeurs de résultat des déformations, des efforts internes, des contraintes, etc., peuvent être affichées sur les isolignes.
.png?mw=512&hash=7193b10f53ed10727f51caee9a094b21a1e153cd)
Le saviez-vous ? Afin de pouvoir calculer la maçonnerie, un modèle de matériau non linéaire a été implémenté dans RFEM. Celui-ci a été sélectionné selon l'approche de Lourenço, une surface composite élastique selon Rankine et Hill. Ce modèle permet de décrire et de représenter le comportement structurel de la maçonnerie ainsi que les différents mécanismes de rupture.
Les paramètres limites ont été sélectionnés de sorte que les courbes de calcul utilisées correspondent à une courbe de calcul normative.

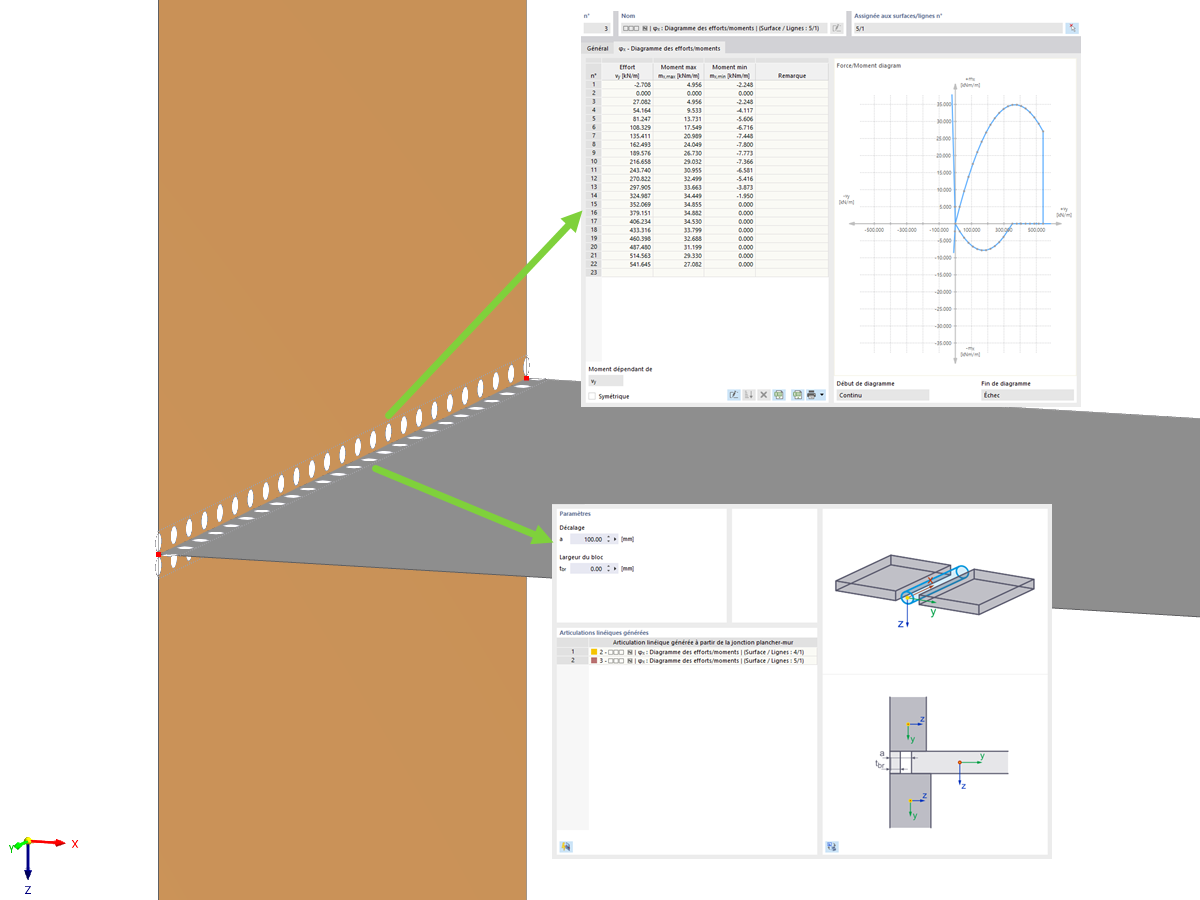

RFEM permet de cartographier les propriétés particulières de la jonction entre le plancher en béton armé et le mur en maçonnerie à l'aide d'une articulation linéique spéciale. Cela limite les efforts transférables de l'assemblage en fonction de la géométrie donnée. Vous l'avez probablement déjà deviné : Cela signifie que le matériau ne peut pas être surchargé.
Le programme développe pour vous des diagrammes d'interaction qui sont appliqués automatiquement. Ceux-ci permettent de cartographier les différentes situations géométriques et de déterminer la rigidité appropriée.
Comment le modèle de matériau plastique orthotrope fonctionne-t-il dans RFEM ?
RF-/DYNAM Pro contient deux modules différents pour l’analyse du spectre de réponse. Pourquoi les résultats de ces deux modules diffèrent-ils ?
Je souhaite définir un appui linéique avec rupture en traction et absorber la force de traction via un appui nodal sur cette ligne. Pourquoi l'appui linéique subit-il encore un effort de traction ?
Lorsque je compare l'analyse des déformations dans les modules RF-CONCRETE et un autre logiciel de calcul, je constate que les résultats sont différents. Pourquoi ?
Dans un système non linéaire, la plupart des cas de charge ne convergent pas. Les combinaisons de charges peuvent cependant être facilement calculées. Pourquoi ?
Comment appliquer progressivement la charge d'un cas de charge au modèle ?
_1.jpg?mw=350&hash=ab2086621f4e50c8c8fb8f3c211a22bc246e0552)
Produits recommandés pour vous
RFEM6 | Logiciel de base RFEM 6
Logiciel de base
La nouvelle génération de logiciels aux éléments finis est utilisée pour le calcul de structures composées de barres, de surfaces et de solides.
Prix de la licence initiale
4 790,00 USD
RFEM6 | Analyse supplémentaire
Module complémentaire
Le module complémentaire Comportement non linéaire de matériau vous permet de considérer les non-linéarités de matériau dans RFEM, par exemple plastique isotrope, plastique orthotrope, endommagement isotrope.
Prix de la licence initiale
1 660,00 USD
RFEM6 | Analyse supplémentaire
Module complémentaire
Le module complémentaire Analyse des phases de construction (CSA) vous permet de considérer le processus de construction de structures (barres, surfaces et solides) dans RFEM.
Prix de la licence initiale
1 760,00 USD
RFEM6 | Analyse supplémentaire
Module complémentaire
Le module complémentaire Analyse en fonction du temps (TDA) vous permet de considérer le comportement des matériaux en fonction du temps pour les barres et les surfaces. Les effets à long terme tels que le fluage, le retrait et le vieillissement peuvent influencer la distribution des efforts internes en fonction de la structure.
Prix de la licence initiale
1 160,00 USD
RFEM6 | Vérification
Module complémentaire
Le module complémentaire Analyse contrainte-déformation permet d'effectuer une analyse générale des contraintes en calculant les contraintes existantes et en les comparant aux contraintes limites.
Prix de la licence initiale
1 360,00 USD
RFEM6 | Vérification
Module complémentaire
Le module complémentaire Vérification du béton permet d'effectuer différentes vérifications selon les normes internationales. Vous pouvez effectuer des vérifications de barres, de surfaces et de poteaux, ainsi que des analyses de poinçonnement et de déformation.
Prix de la licence initiale
2 970,00 USD
RFEM6 | Vérification
Module complémentaire
Le module complémentaire Vérification de l'acier permet d'effectuer les vérifications à l'état limite ultime et à l'état limite de service des barres en acier selon diverses normes.
Prix de la licence initiale
2 970,00 USD
RFEM6 | Vérification
Module complémentaire
Le module complémentaire de RFEM Vérification de la maçonnerie vous permet de calculer la maçonnerie à l'aide de la méthode des éléments finis. Cette solution a été développée dans le cadre du projet de recherche DDMaS - Digitizing the Design of Masonry Structures (numérisation de la vérification de structures en maçonnerie). Le modèle de matériau représente le comportement non linéaire de la combinaison brique-mortier sous forme de macro-modélisation.
Prix de la licence initiale
1 860,00 USD
