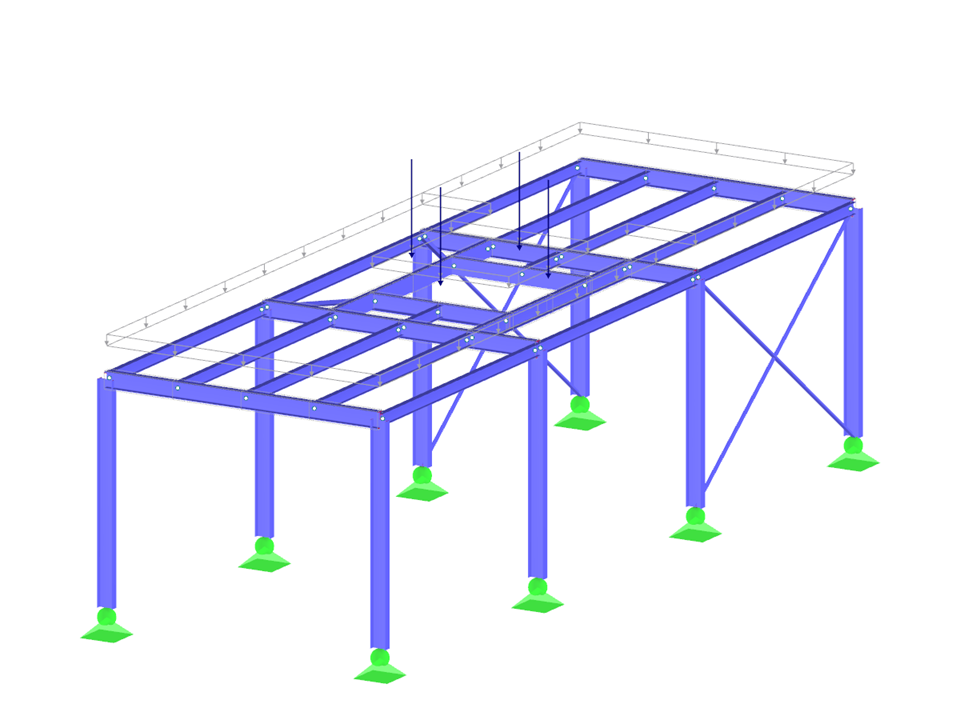

Trägerkonstruktion aus Stahlstäben zur Lagerung eines Silos. Ausgangsmodell.
Modell verwendet in

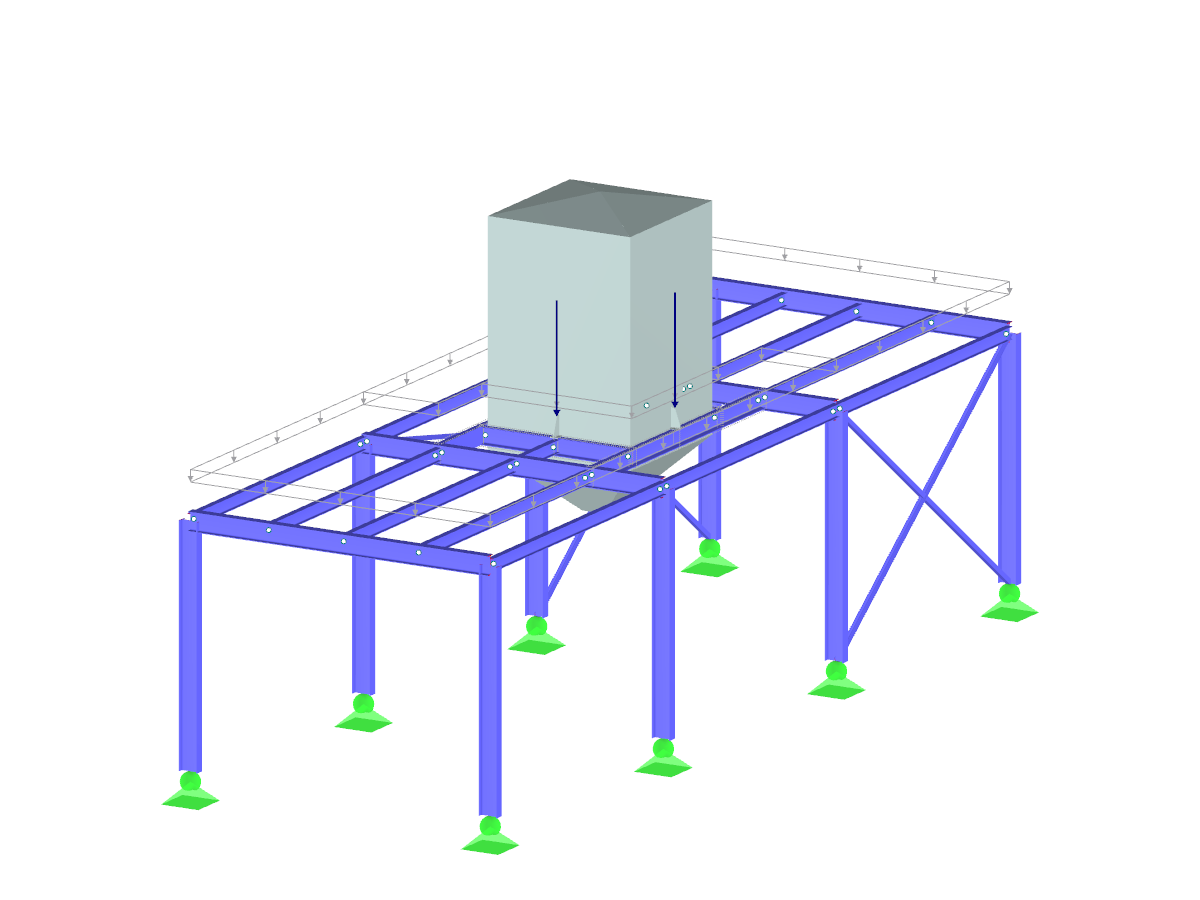

Stahlplattform
Anzahl Knoten | 36 |
Anzahl Stäbe | 56 |
Anzahl Lastfälle | 4 |
Anzahl Lastkombinationen | 16 |
Anzahl Ergebniskombinationen | 2 |
Gesamtgewicht | 2,312 t |
Abmessungen (metrisch) | 4,400 x 12,400 x 3,200 m |
Abmessungen (imperial) | 14.44 x 40.68 x 10.5 feet |
Programmversion | 8.22.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
