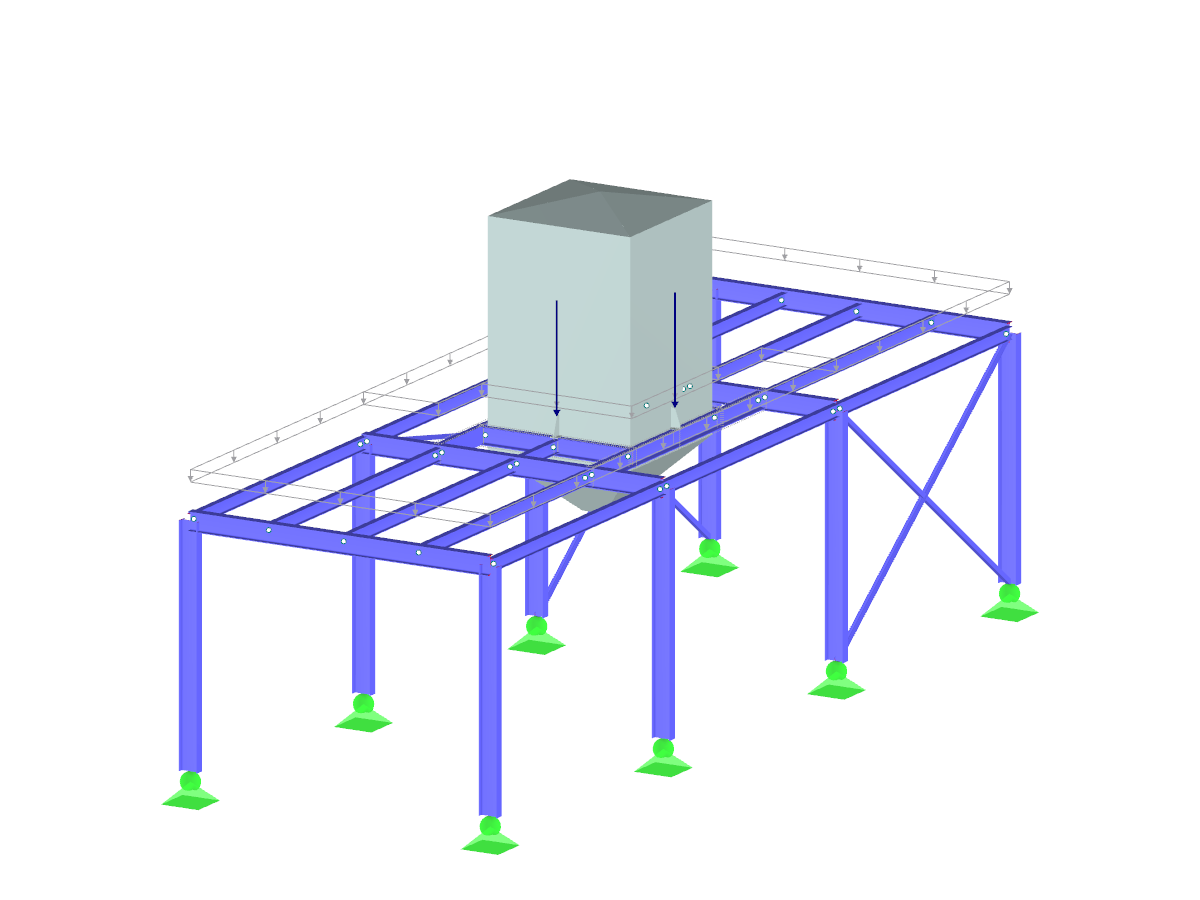

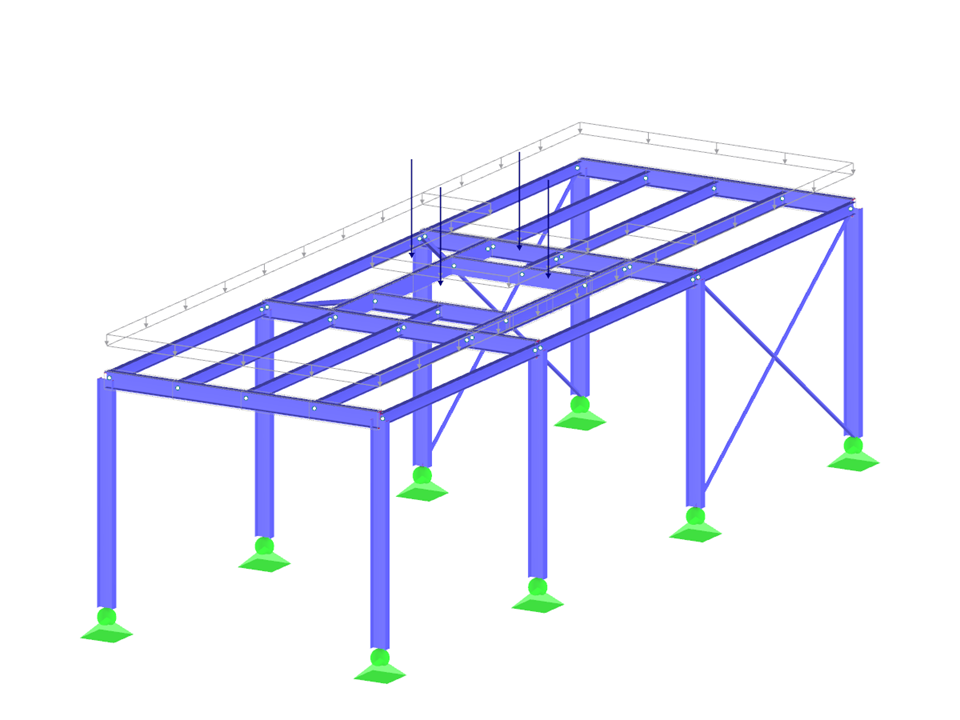

Konstrukcja belkowa składająca się z prętów stalowych, podpierająca silos. Model początkowy.
Model wykorzystany w
Stalowa platforma
Liczba węzłów | 36 |
Liczba prętów | 56 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 16 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 2,312 t |
Wymiary (metryczne) | 4,400 x 12,400 x 3,200 m |
Wymiary (imperialne) | 14.44 x 40.68 x 10.5 feet |
Wersja programu | 8.22.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
