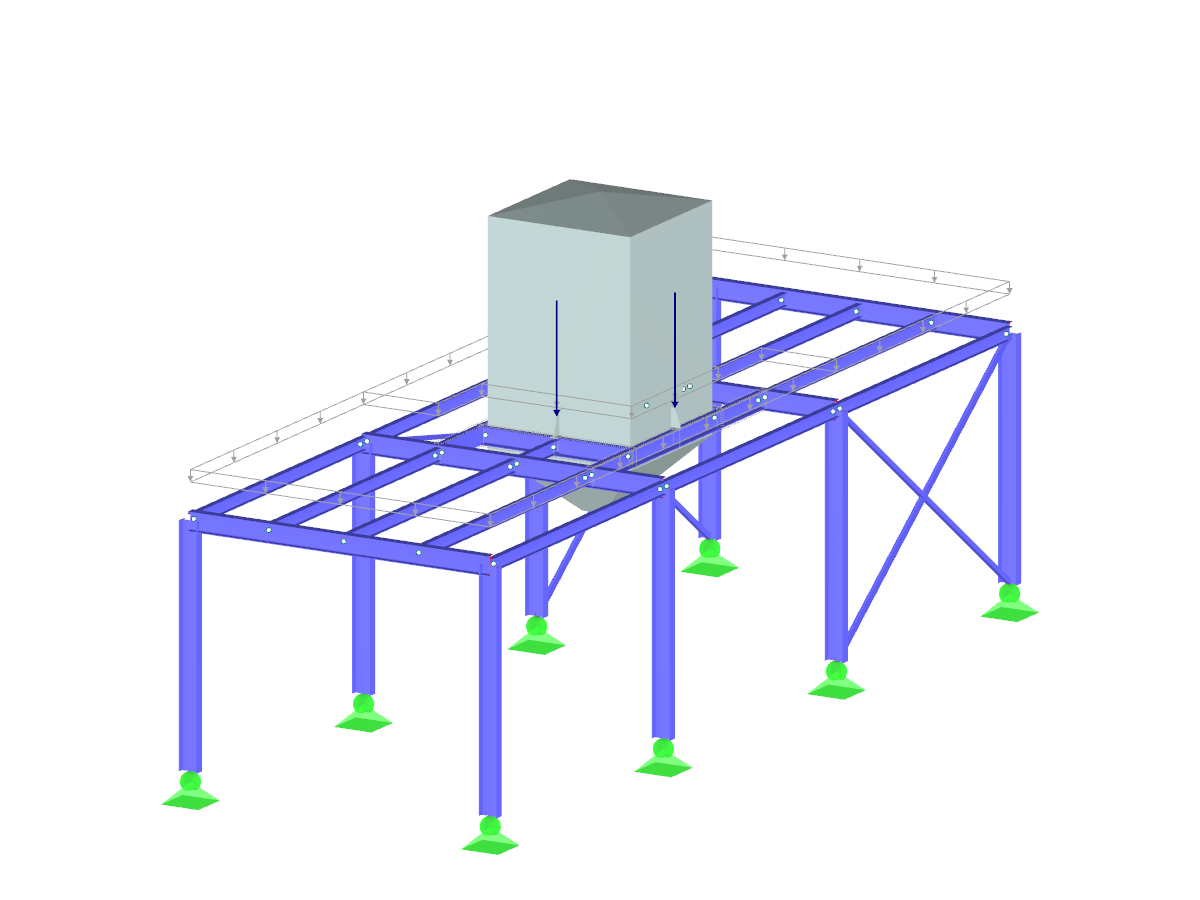

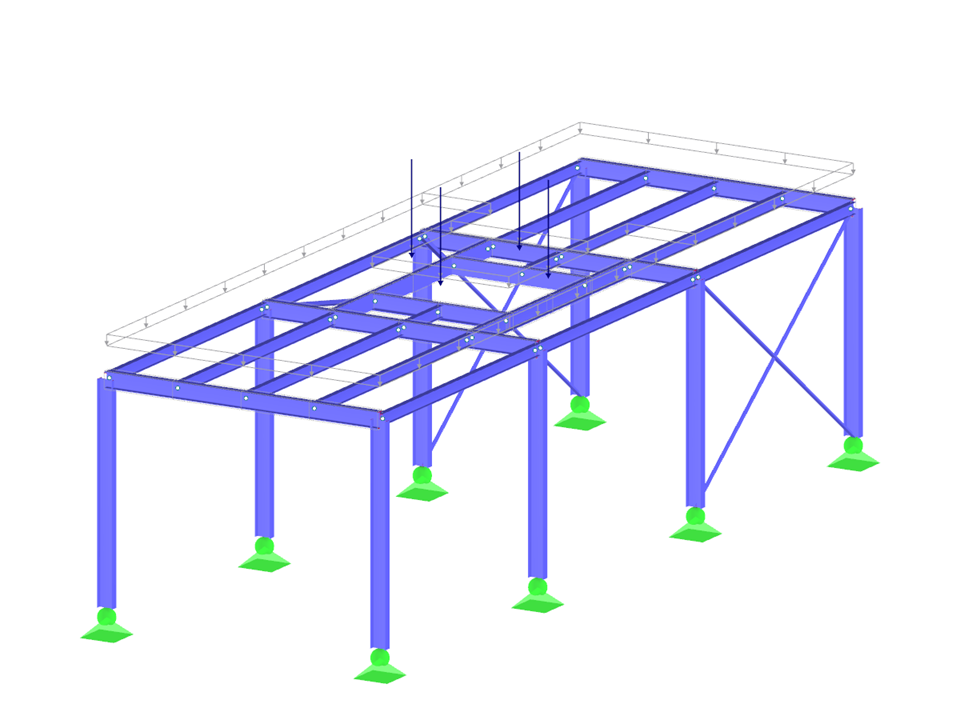

Estrutura de vigas constituída por barras de aço para suporte de um silo. Modelo inicial.
Modelo utilizado em
Plataforma em aço
Número de nós | 36 |
Número de barras | 56 |
Número de casos de carga | 4 |
Número de combinações de cargas | 16 |
Número de combinações de resultados | 2 |
Peso total | 2,312 t |
Dimensões (métricas) | 4,400 x 12,400 x 3,200 m |
Dimensões (imperial) | 14.44 x 40.68 x 10.5 feet |
Versão do programa | 8.22.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
