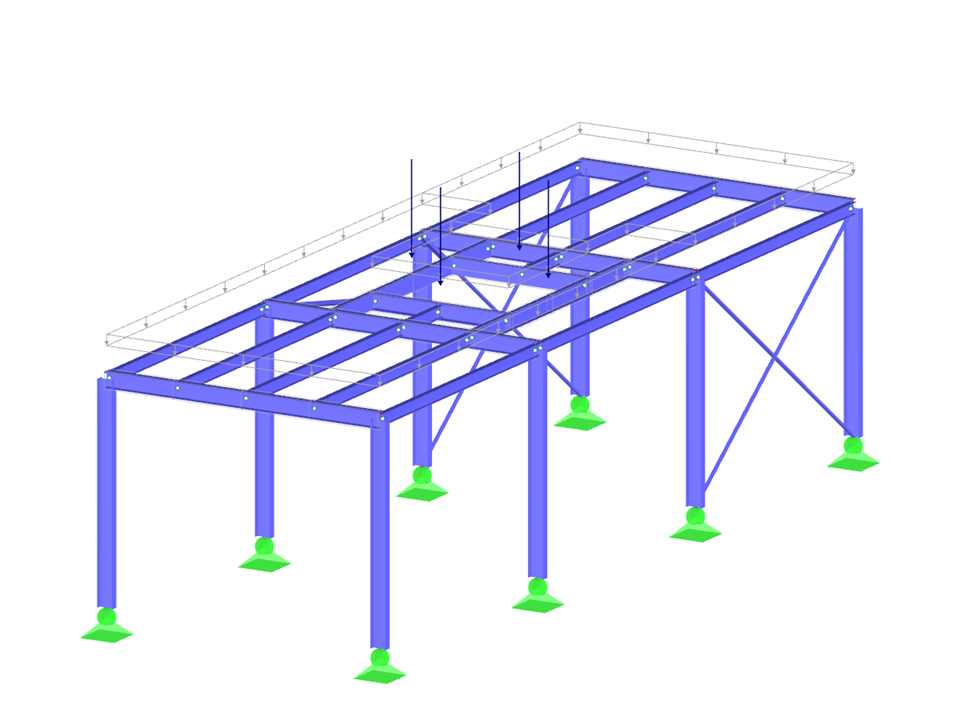

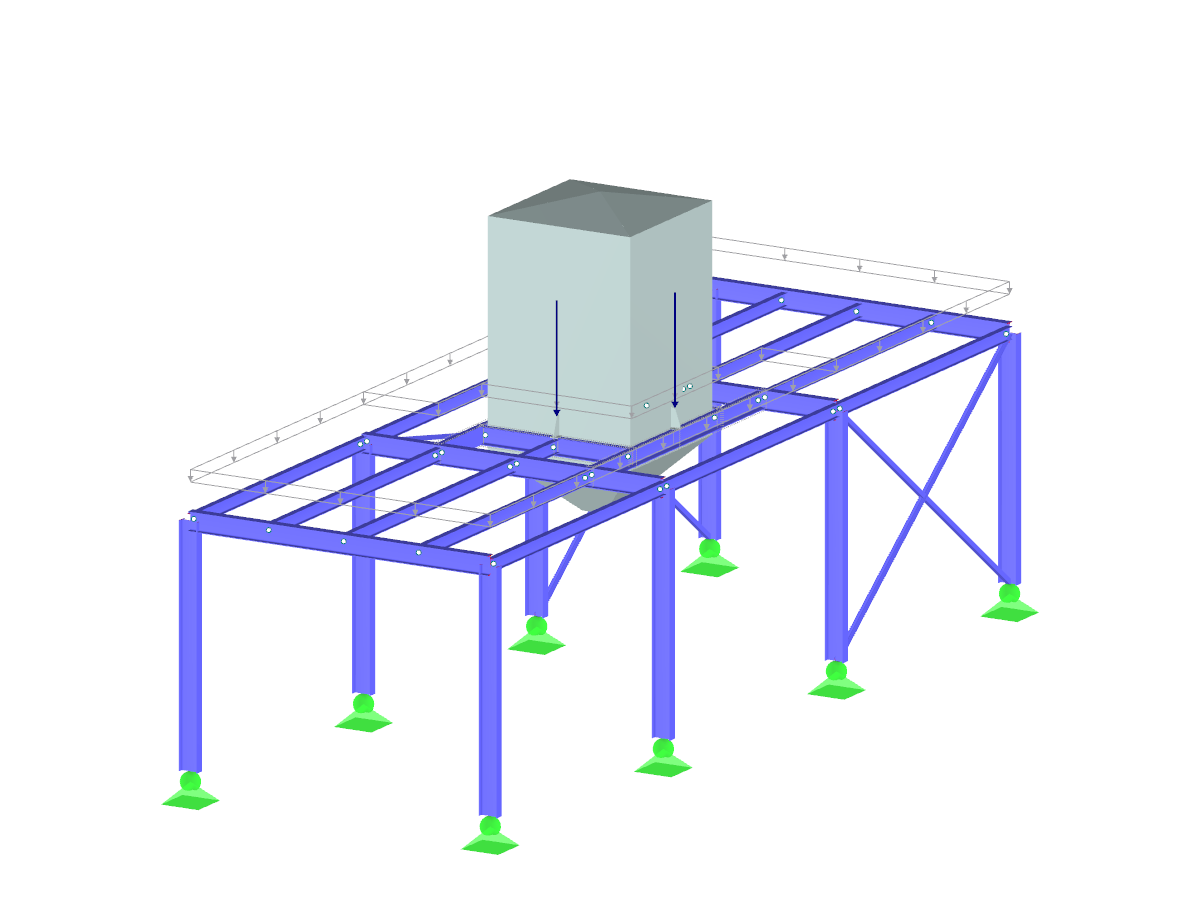

梁结构由支撑筒仓的钢构件组成。 初始模型。
模型用于
钢平台
节点数目: | 36 |
杆件数目: | 56 |
荷载工况数目 | 4 |
荷载组合数目 | 16 |
结果组合数目 | 2 |
总重量 | 2,312 t |
翘曲区域尺寸 | 4.400 x 12.400 x 3.200 m |
软件版本 | 8.22.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
