梁结构由支撑筒仓的钢构件组成。 最终模型。

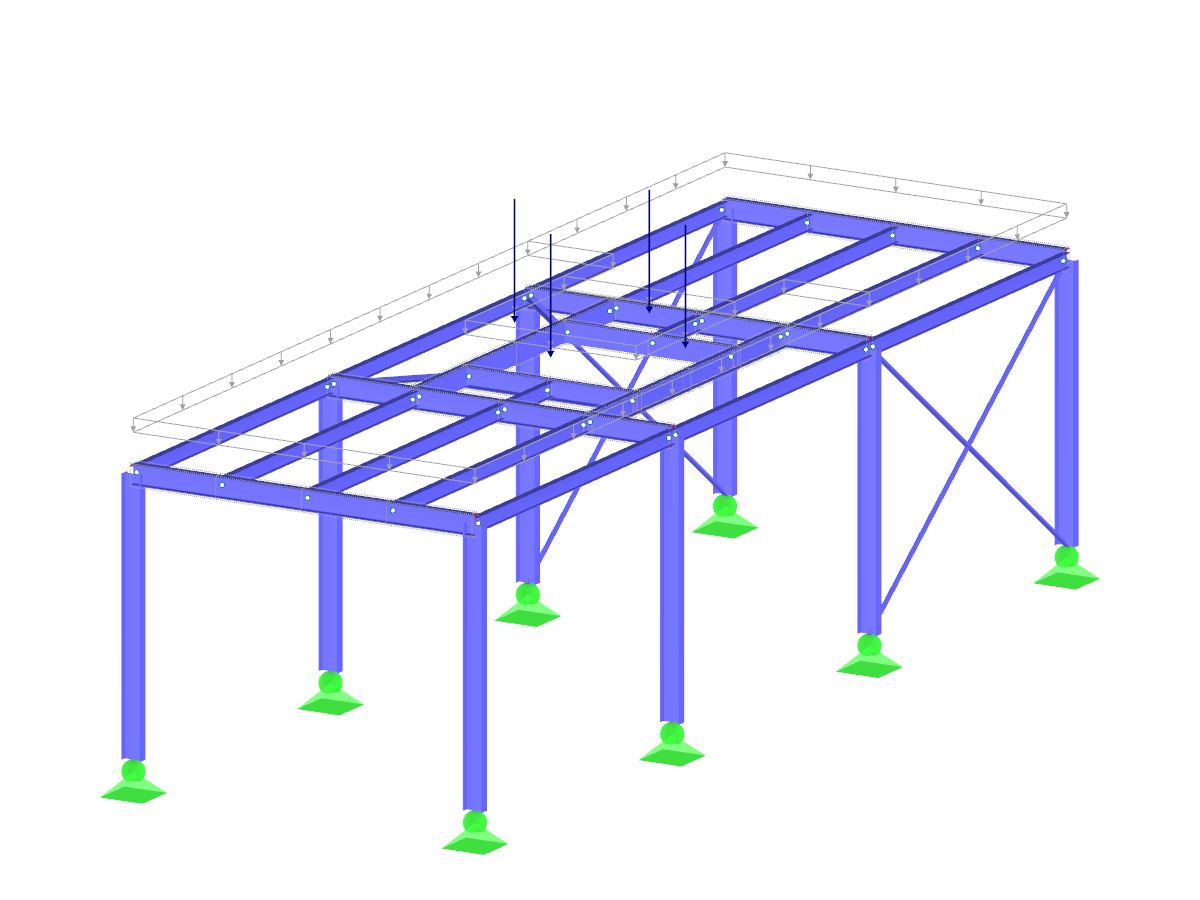

子模型

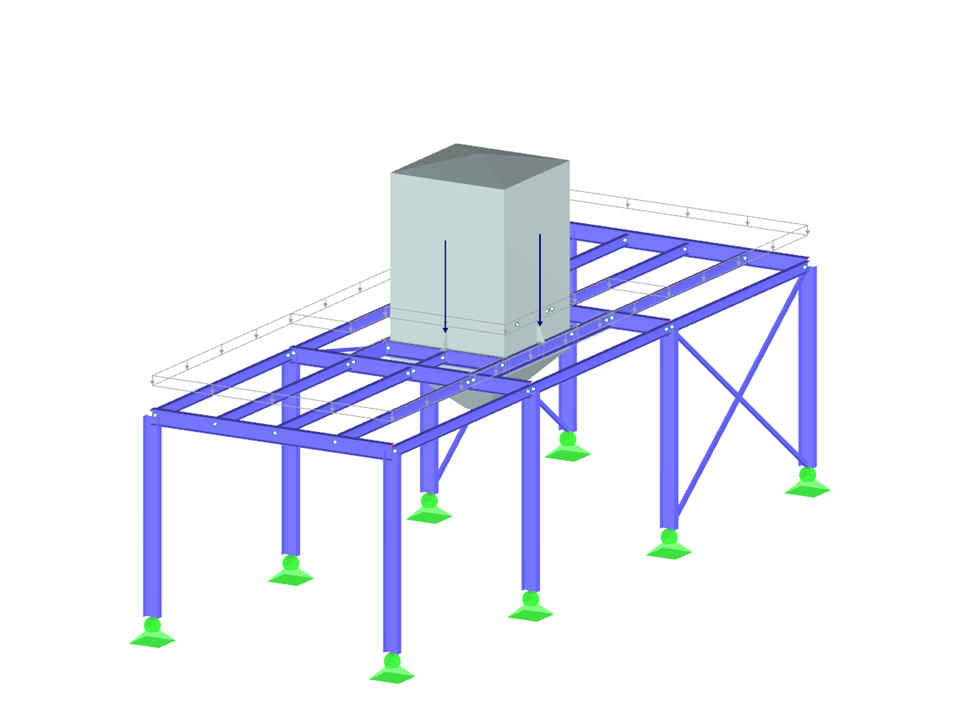

最终的钢平台
节点数目: | 89 |
线的数目 | 132 |
杆件数目: | 56 |
面的数目: | 28 |
荷载工况数目 | 6 |
荷载组合数目 | 32 |
结果组合数目 | 2 |
总重量 | 2,577 t |
翘曲区域尺寸 | 4.195 x 12.195 x 5.908 m |
软件版本 | 5.11.02 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
