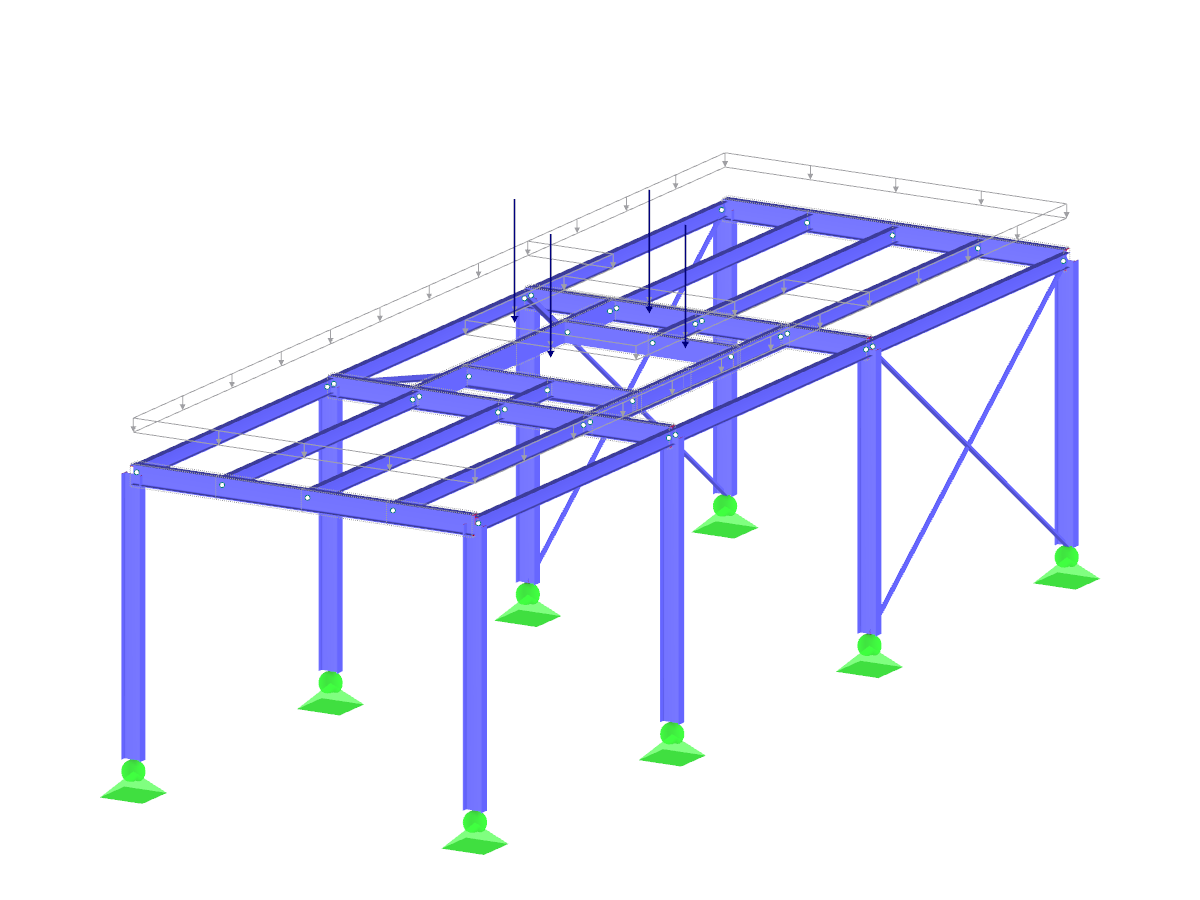

Entramado de barras de acero para soporte de silo. Modelo final.

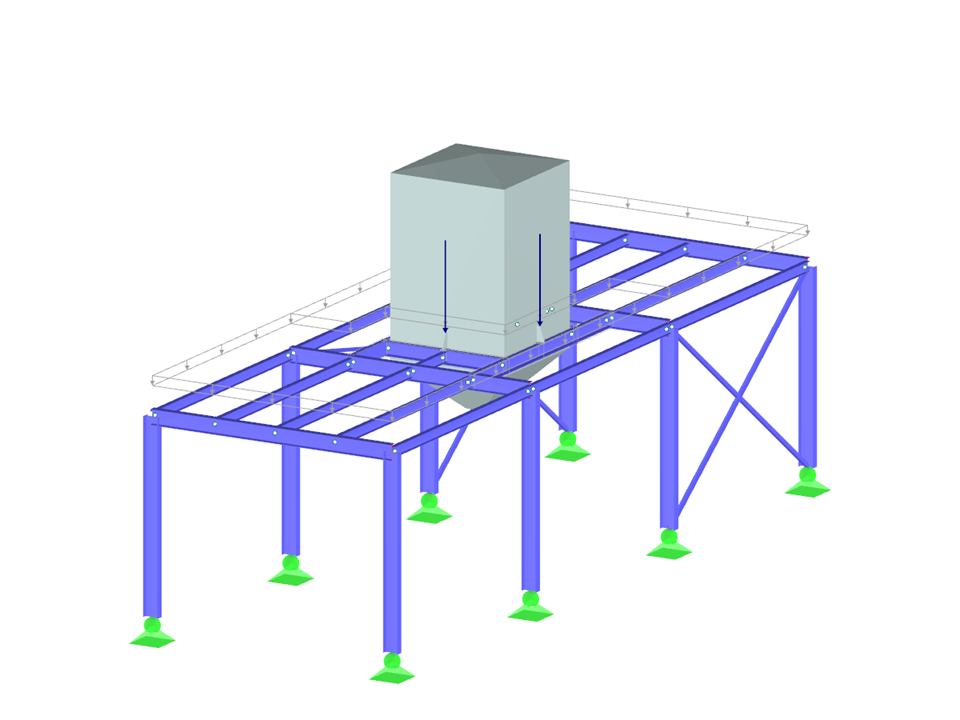

Plataforma de acero final
Número de nudos | 89 |
Número de líneas | 132 |
Número de barras | 56 |
Número de superficies | 28 |
Número de casos de carga | 6 |
Número de combinaciones de carga | 32 |
Número de combinaciones de resultados | 2 |
Peso completo | 2.577 t |
Dimensiones (métricas) | 4,195 x 12,195 x 5,908 m |
Dimensiones (imperiales) | 13.76 x 40.01 x 19.38 feet |
Versión del programa | 5.11.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
