Estrutura de vigas constituída por barras de aço para suporte de um silo. Modelo final.
Submodelos
Modelo utilizado em

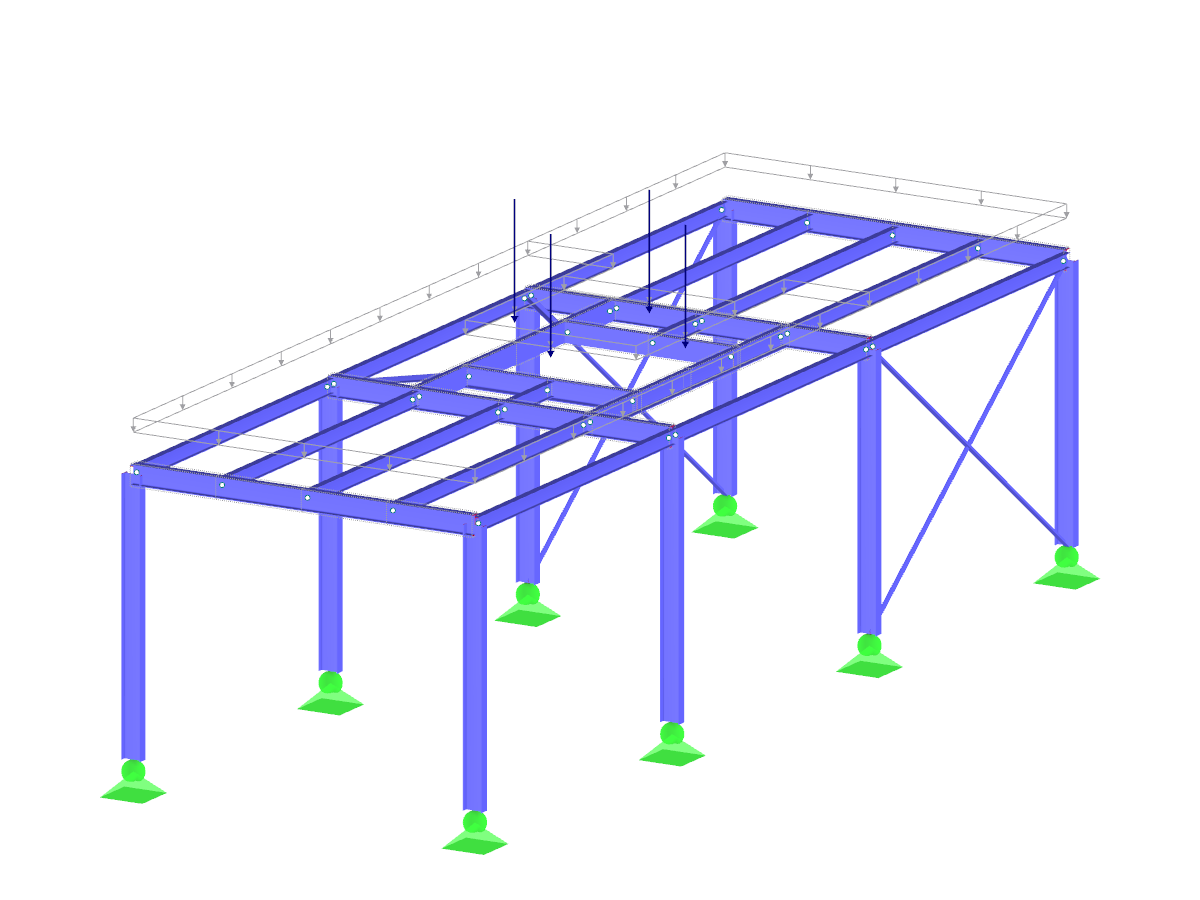

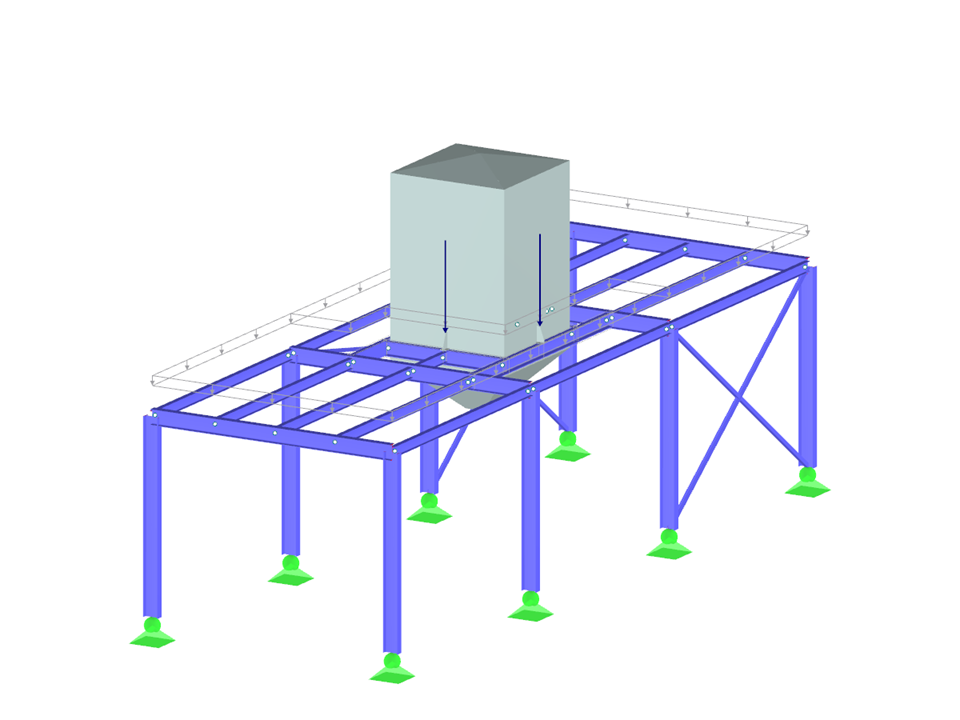

Plataforma final em aço
Número de nós | 89 |
Número de linhas | 132 |
Número de barras | 56 |
Número de superfícies | 28 |
Número de casos de carga | 6 |
Número de combinações de cargas | 32 |
Número de combinações de resultados | 2 |
Peso total | 2,577 t |
Dimensões (métricas) | 4,195 x 12,195 x 5,908 m |
Dimensões (imperial) | 13.76 x 40.01 x 19.38 feet |
Versão do programa | 5.11.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
