Modelloptionen für Querschnitte mit linearer Querschnittsverteilung

Was bedeutet die Fehlermeldung "Inkompatible Berechnungsoptionen" an Stäben mit linearer Querschnittsverteilung (Vouten)?

Antwort:

In RSTAB 9 und RFEM 6 haben Sie die Möglichkeit, Stäben am Anfang und am Ende des Stabes unterschiedliche Querschnitte zuzuweisen, siehe folgendes Bild.

FAQ 005585 | Was bedeutet die Fehlermeldung "Inkompatible Berechnungsoptionen" an Stäben mit line...
DE | Fahne FAQ
FAQ 005585 | Was bedeutet die Fehlermeldung "Inkompatible Berechnungsoptionen" an Stäben mit line...
FAQ 005585 | Was bedeutet die Fehlermeldung "Inkompatible Berechnungsoptionen" an Stäben mit linearer Querschnittsverteilung (Vouten)?

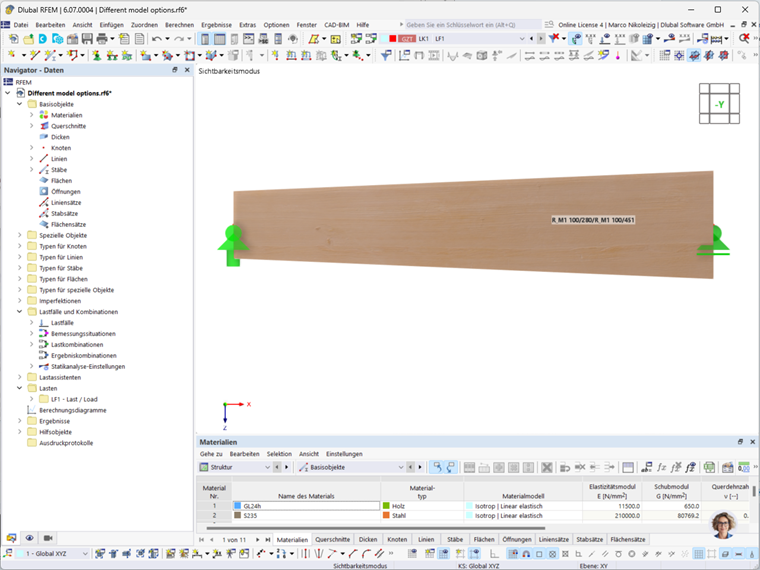

Darstellung eines Stabes mit linearer Querschnittsverteilung, Werkstoff Holz

Am Stabanfang und am Stabende können verschiedene Querschnitte definiert werden. Dabei müssen die Berechnungsoptionen für beide Enden des Stabes übereinstimmen. Dialogbox | Querschnitt bearbeiten | Basis | Optionen:

FAQ 005585 | Was bedeutet die Fehlermeldung "Inkompatible Berechnungsoptionen" an Stäben mit linearer Querschnittsverteilung (Vouten)?
Dialogbox | Querschnitt bearbeiten

Werden an den Stabenden unterschiedliche Optionen definiert, erscheinen Fehlermeldungen.

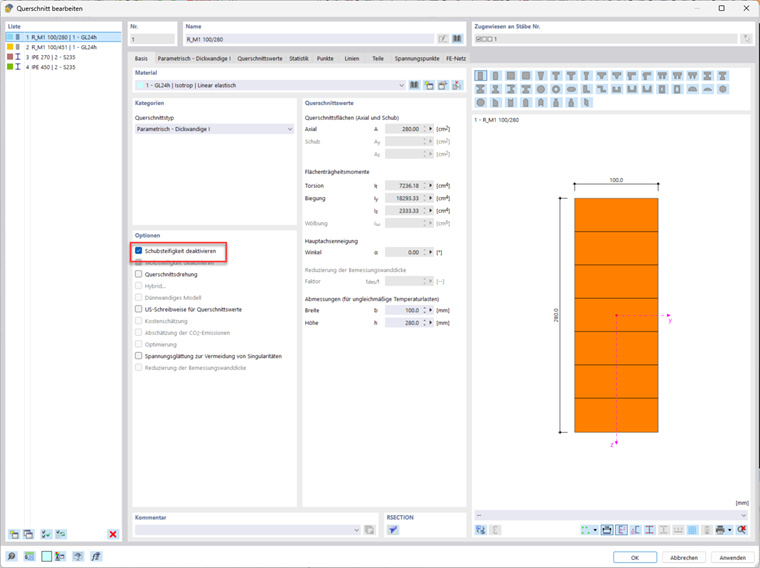

Beispiel "Schubsteifigkeit deaktivieren" an beiden Stabenden unterschiedlich definiert:

FAQ 005585 | Was bedeutet die Fehlermeldung "Inkompatible Berechnungsoptionen" an Stäben mit linearer Querschnittsverteilung (Vouten)?

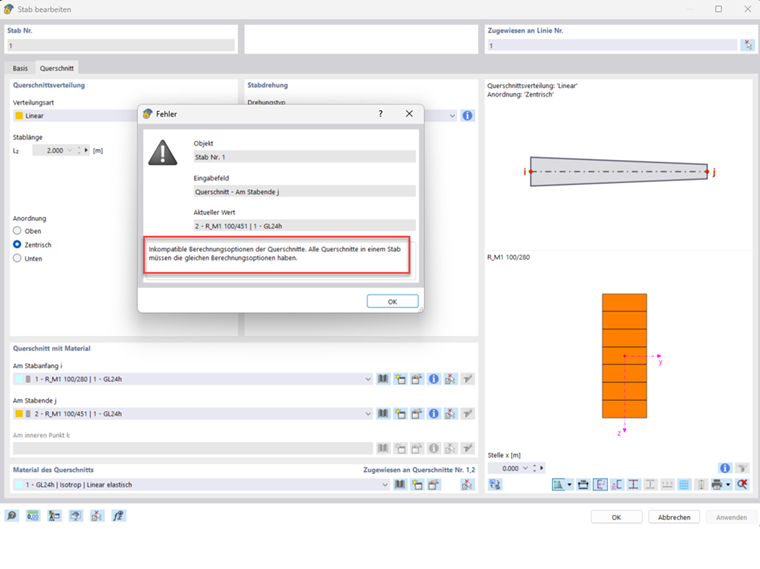

Fehlermeldung "Inkompatible Berechnungsoptionen der Querschnitte."

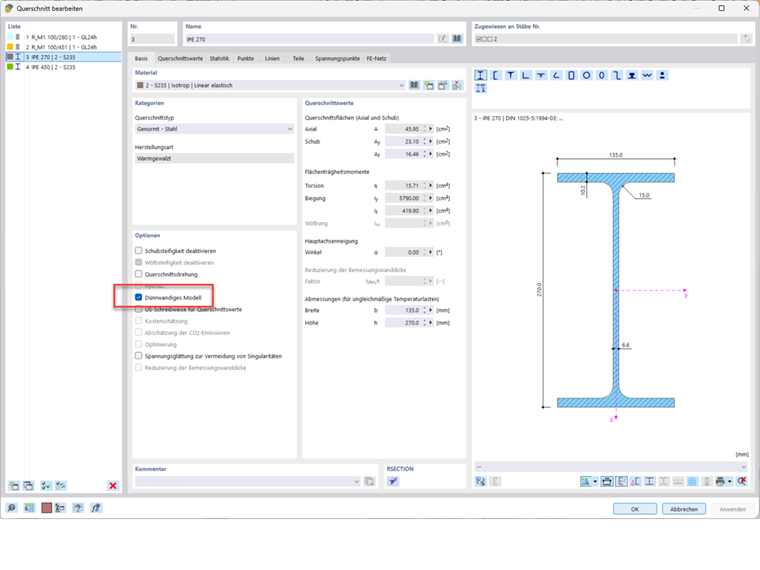

Beispiel Option "Dünnwandiges Modell" an einem Stahlträger unterschiedlich definiert:

FAQ 005585 | Was bedeutet die Fehlermeldung "Inkompatible Berechnungsoptionen" an Stäben mit linearer Querschnittsverteilung (Vouten)?
Dialogbox | Querschnitt bearbeiten

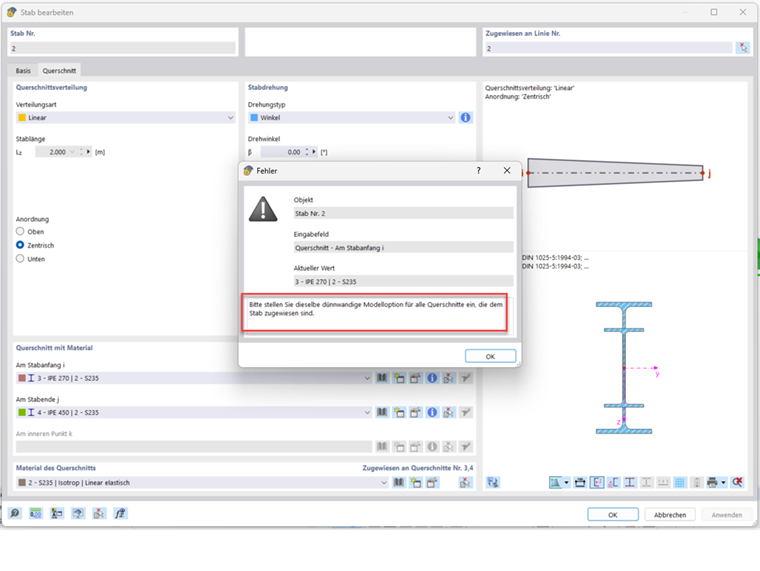

Dies führt zu folgender Fehlermeldung:

FAQ 005585 | Was bedeutet die Fehlermeldung "Inkompatible Berechnungsoptionen" an Stäben mit linearer Querschnittsverteilung (Vouten)?
Fehlermeldung infolge verschiedener Optionen bezüglich "Dünnwandiges Modell".

Für eine korrekte Modellierung müssen an beiden Stabenden identische Optionen definiert werden.
