Antwort:
Für eine Darstellung im Detail eignet sich die Modellierung eines Kontaktvolumens.
Dazu ist das U-Profil zunächst in Flächen zu zerlegen (Rechtsklick auf den Stab → Zerlegen in Flächen). Dann muss die Stegfläche beziehungsweise die anzuschweißende Fläche des U-Profils in die Stahlfläche projiziert werden:
- Knoten und Linien in die Ebene kopieren
- Stahlfläche mittels integrierter Linien teilen (Rechtsklick auf den Stab → Fläche mittels integrierter Linien teilen)
- Nullflächen als Begrenzungsflächen des Kontaktvolumens definieren

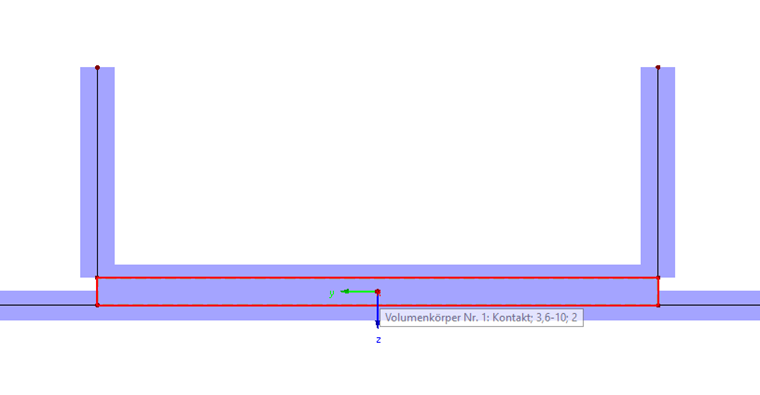

Nun kann ein Kontaktvolumen zwischen den beiden aufeinander liegenden Flächen erstellt werden (Klick auf "Neuer Volumenkörper" → Kontaktvolumen → Begrenzungsflächen selektieren), siehe Bild 1.
