Risposta:
Per una visualizzazione dettagliata, è utile modellare un solido di contatto.
Per questo, è prima necessario dividere la sezione a U in superfici (fare clic con il pulsante destro del mouse sull'asta → Genera superfici dall'asta). Quindi, la superficie dell'anima o la superficie della sezione a U da saldare deve essere proiettata nella superficie in acciaio:
- Knoten und Linien in die Ebene kopieren
- Stahlfläche mittels integrierter Linien teilen (Rechtsklick auf den Stab → Fläche mittels integrierter Linien teilen)
- Nullflächen als Begrenzungsflächen des Kontaktvolumens definieren

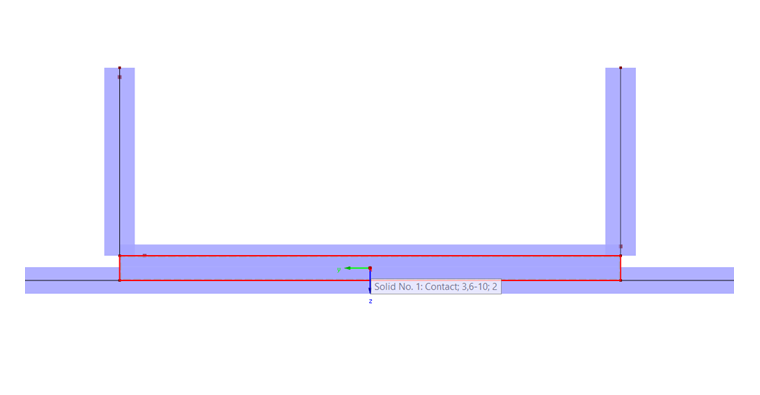

Nun kann ein Kontaktvolumen zwischen den beiden aufeinander liegenden Flächen erstellt werden (Klick auf "Neuer Volumenkörper" → Kontaktvolumen → Begrenzungsflächen selektieren), siehe Bild 1.
