Resposta:
Para uma apresentação detalhada, o mais indicado é modelar um sólido de contacto.
Para isso, é necessário primeiro decompor a secção em U por superfícies (clique com o botão direito do rato na barra → Decompor barra em superfícies). Em seguida, a superfície da alma ou a superfície da secção em U a ser soldada tem de ser projetada na superfície de aço:
- Copie nós e linhas para o plano
- Divida a superfície de aço através de linhas integradas (clique com o botão direito do rato na barra → Dividir superfície).
- Defina as superfícies nulas como superfícies de contorno do sólido de contacto.

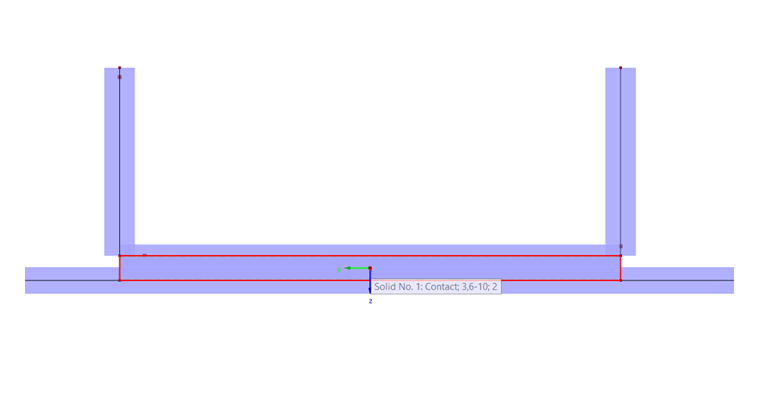

Agora pode criar um sólido de contacto entre as duas superfícies sobrepostas (clique em "Novo sólido" → Sólido de contacto → Selecionar linhas de contorno do sólido), ver Figura 01.
