Spojení pomocí kontaktního tělesa

V mém modelu je umístěn U-profil v rovině s plochou bez přesahu. Jak mohu v detailu zobrazit svařovaný spoj?


Odpověď:

Pro detailní zobrazení je vhodné modelování kontaktního tělesa.

Za tímto účelem je třeba nejdříve U-profil rozložit na plochy (kliknutím pravým tlačítkem myši na prut → Generovat plochy z prutů). Poté musí být plocha stojiny respektive přivařovaná plocha U-profilu promítnuta do ocelové plochy:

  • Zkopírujte uzly a linie do roviny.
  • Rozdělte ocelovou plochu pomocí integrovaných linií (klikněte pravým tlačítkem myši na prut → Rozdělit plochu pomocí integrovaných linií).
  • Definujte nulové plochy jako hraniční plochy kontaktního tělesa.

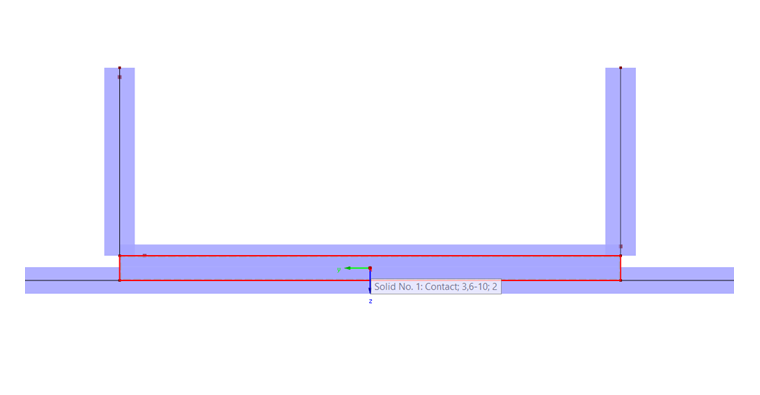

Nyní je možné vytvořit kontaktní těleso mezi dvěma na sobě ležícími plochami (klikněte na "Nové těleso" → Kontaktní těleso → Vybrat hraniční plochy), viz Obrázek 01.
