Ответ:
Для детального отображения сварного соединения, рекомендуется смоделировать контактное тело.
Однако для этого необходимо сначала разделить швеллер на поверхности (щелкните правой кнопкой мыши на стержень и затем выберите возможность → Создать поверхности из стержня). Затем нужно на стальную поверхность спроецировать либо поверхность стенки, либо поверхность швеллера, которая подлежит сварке.
- Теперь скопируйте в данную плоскость все соответствующие узлы и линий.
- Потом разделите стальную поверхность с помощью интегрированных линий (щелкните правой кнопкой мыши на стержень и выберите возможность → Разделить поверхность)
- Наконец определите нулевые поверхности как граничные поверхности контактного тела.

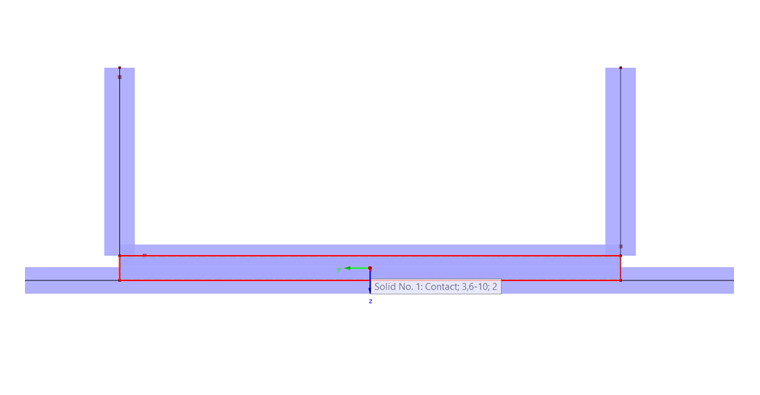

Теперь уже можно создать между двумя перекрывающимися поверхностями контактное тело (откройте диалоговое окно «Новое тело» → задайте тип тела «Контактное» → выберите требуемые граничные поверхности), как показано на Рисунке 01.
