Antwort:

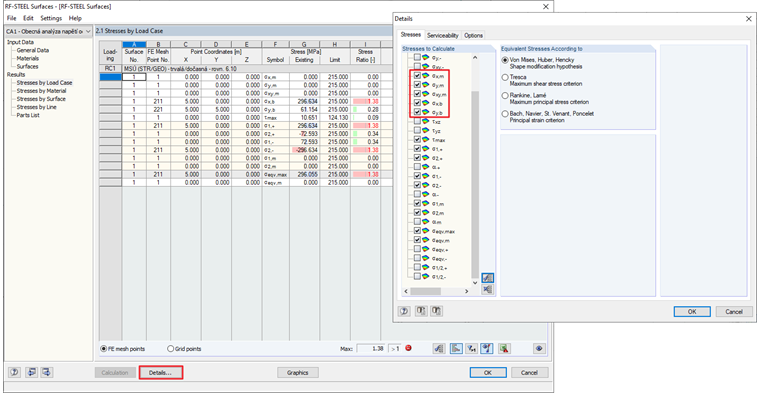

Membran-, Biege- und sonstige Spannungen können in RF-STAHL Flächen über die Schaltfläche "Details" aktiviert werden.
RF-STAHL Flächen - Membranspannungen
Wie kann ich Membranspannungen in den Ergebnissen von RF-STAHL Flächen anzeigen?
