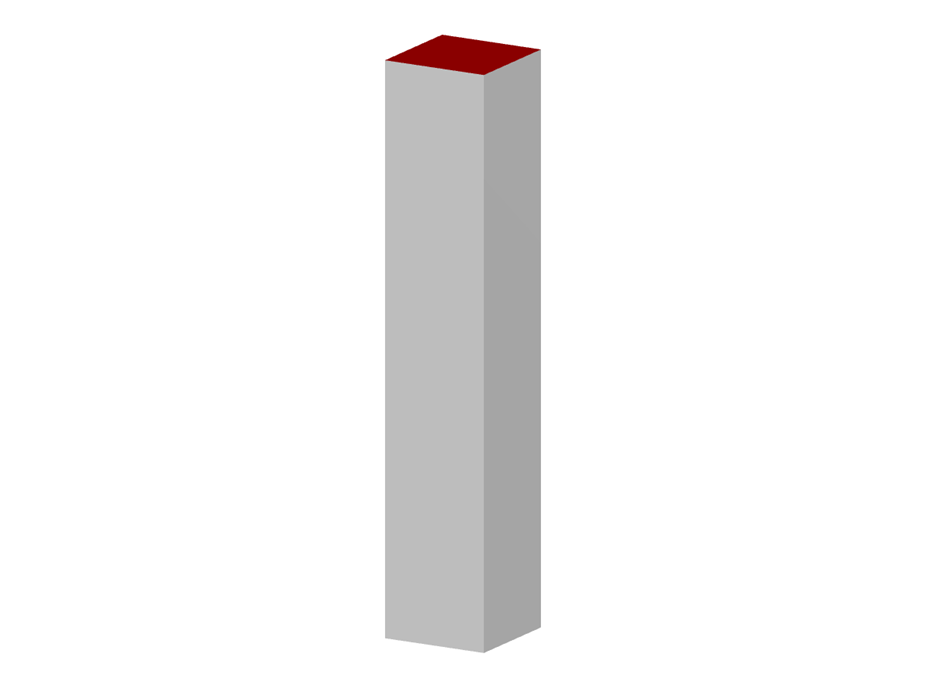

Eine einzelne Stütze kann nur unter bestimmten in EN 1992-1-1 definierten Bedingungen zentrisch zusammengedrückt werden. Dieses Modell zeigt, wie die Statiksoftware RFEM und das Zusatzmodul RF-BETON Stäbe automatisch die erforderliche Bewehrung für diesen Bauteiltyp ermitteln.
Modell verwendet in
Stütze
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,840 t |
| Abmessungen (metrisch) | 0,000 x 2,100 x 0,000 m |
| Abmessungen (imperial) | 0 x 6.89 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
