Für einen Träger, der nur auf Zug beansprucht wird, wird die Bewehrung nach EN-1992-1-1 ermittelt. Anhand dieses Modells wurde gezeigt, wie die Berechnungssoftware RFEM automatisch Daten über die erforderliche Betonbewehrung nach Eurocodes verarbeitet.
Modell verwendet in

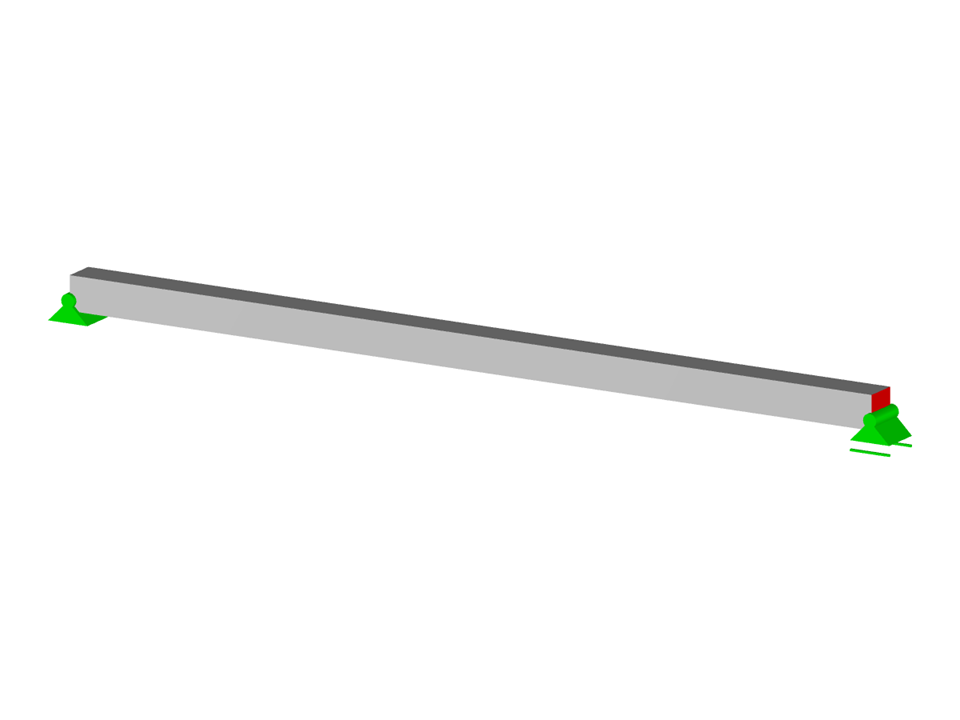

Träger - statisch bestimmt
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 8 |
| Anzahl Ergebniskombinationen | 4 |
| Gesamtgewicht | 0,500 t |
| Abmessungen (metrisch) | 5,000 x 0,000 x 0,000 m |
| Abmessungen (imperial) | 16.4 x 0 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
