RF-STEEL Surfaces – Tensões de membranas
Como é que posso apresentar as tensões da membrana nos resultados do RF-STEEL Surfaces?
Resposta:

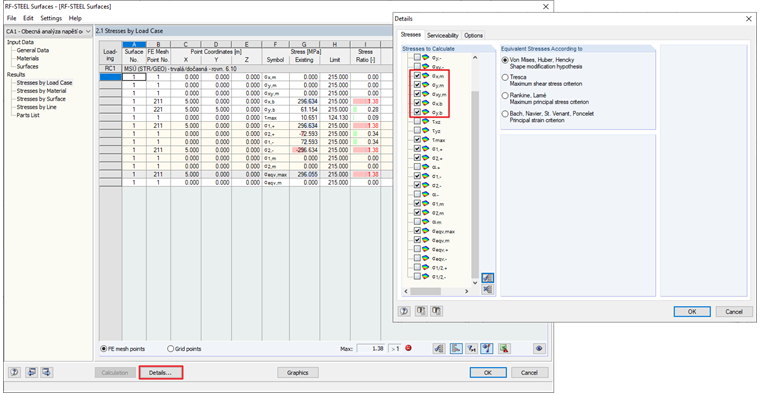

Ativação de tensões de membrana, flexão ou outras tensões no botão Detalhes no RF-STEEL Surfaces.
