Die Stützen sind an ihren Stützenfüßen in alle Richtungen jeweils mit einer Drehbettung um die Längsachse gelagert. Dieses Mal nutzen wir die Tabellen, um die Lager zuzuordnen.

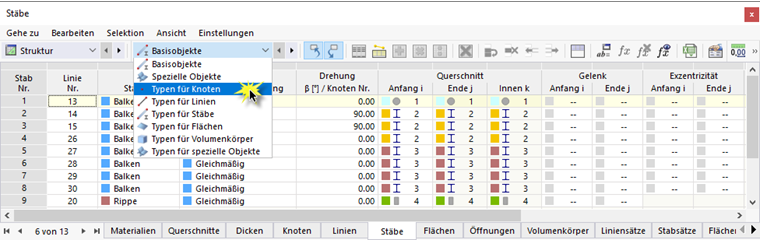

Öffnen Sie in der Tabelle die Liste der Kategorien, die für 'Struktur'-Objekte verfügbar sind. Wählen Sie die Typen für Knoten aus, um den Tabelleninhalt zu ändern.

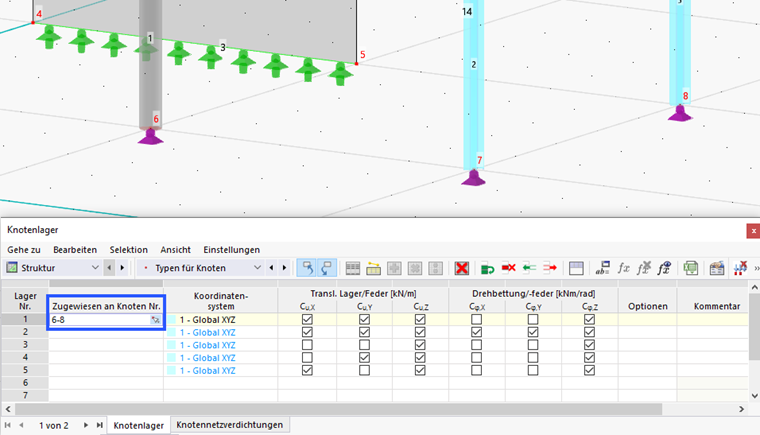

Die Lagerart 'Gelenkig' ist als Nr. 1 voreingestellt. Aktivierte Kontrollfelder beziehen sich auf die translatorischen bzw. rotatorischen Freiheitsgrade, die durch das Lager eingeschränkt sind.
Tragen Sie in der ersten Spalte die Nummern der Knoten an den Stützenfüßen ein: 6-8.
