Słupy są podparte przy podstawie we wszystkich kierunkach z uwzględnieniem ograniczenia obrotu względem osi podłużnej. Tym razem w celu przypisania podpór skorzystamy z tabel.

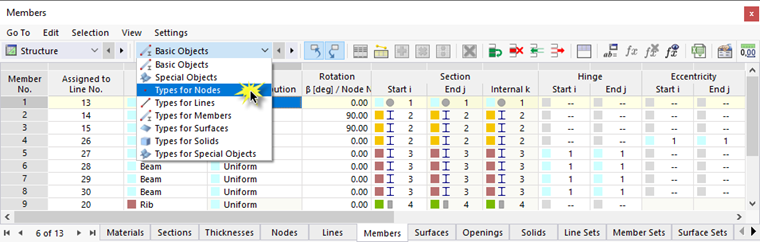

W tabeli otwórz listę kategorii dostępnych dla obiektów 'Konstrukcji'. Wybierz Typy dla węzłów, aby zmienić zawartość tabeli.

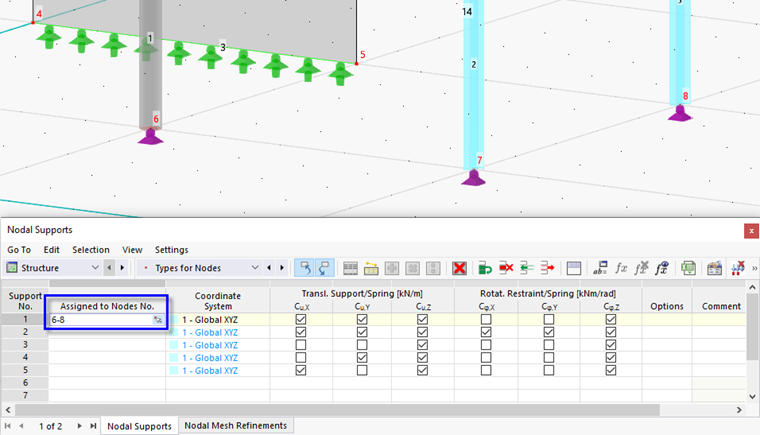

Typ podpory 'Przegubowa' jest ustawiony domyślnie jako nr 1. Aktywne pola wyboru odnoszą się do translacyjnych lub obrotowych stopni swobody, które są zablokowane przez podporę.
W pierwszej kolumnie wprowadź numery węzłów u podstawy słupów: 6-8.
