Sytuacje obliczeniowe

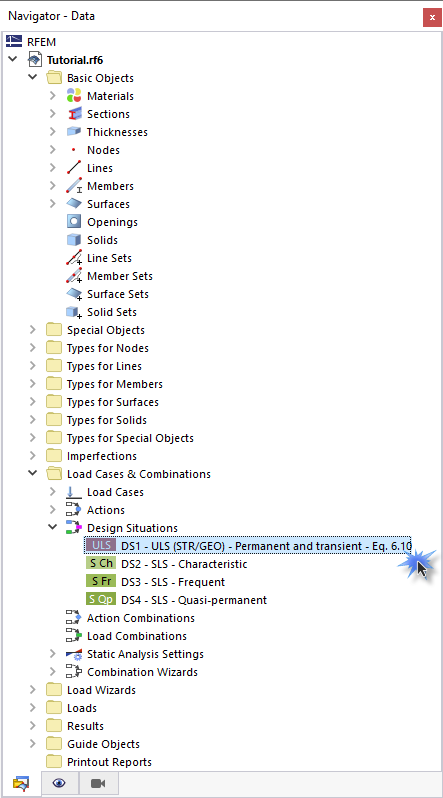

Sytuacja obliczeniowa 'SGN (STR/GEO) - Trwała i przejściowa' według równania (6.10) została utworzona automatycznie. Otwórz folder 'Sytuacje obliczeniowe' w pozycji nawigatora 'Przypadki obciążeń i kombinacje'. Następnie dwukrotnie kliknij SO1 - SGN (STR/GEO).

Otworzy się okno dialogowe 'Przypadki obciążeń i kombinacje'. Na 'Liście' sytuacji obliczeniowych są ustawione jedna sytuacja obliczeniowa dla SGN oraz trzy sytuacje obliczeniowe dla SGU.

Ponieważ w tutorialu analizowana będzie tylko sytuacja obliczeniowa SGN, należy wybrać wszystkie pozycje SGU (SO2 do SO4), np. klikając je kolejno, jednocześnie przytrzymując klawisz Ctrl (1). Po zaznaczeniu trzech sytuacji obliczeniowych SGU odznacz pole wyboru Aktywne (2). Następnie kliknij Zastosuj.
