Ściany
Podczas kopiowania linii w górę powstały trzy powierzchnie. Aby sprawdzić ich właściwości, należy wybrać wszystkie powierzchnie, rysując okno na całym modelu. Następnie należy dwukrotnie kliknąć jedną z zaznaczonych powierzchni ścian.

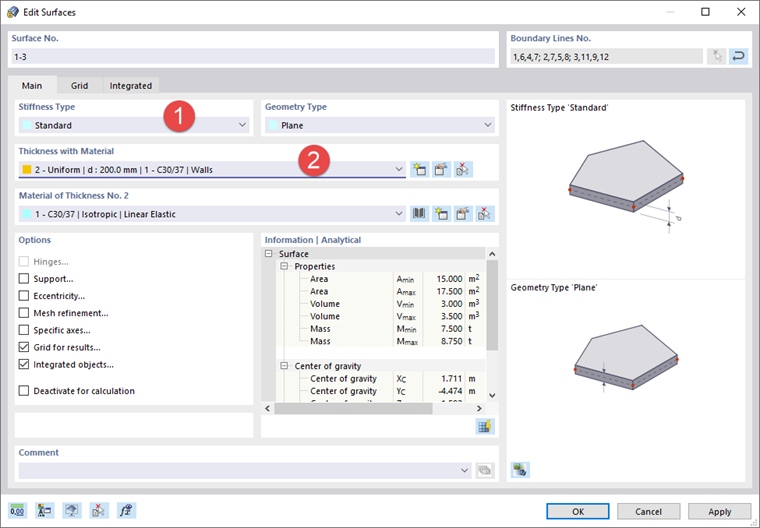

W polu 'Typ sztywności' została przydzielona opcja 'Bez grubości'. Otworzyć listę i wybrać typ sztywności Standardowa (1).
W polu 'Grubość z materiałem' należy wybrać grubość nr. 2, która została zdefiniowana dla ścian (2).
Zmiany należy zatwierdzić przyciskiem "OK". Anulowanie wyboru w pustym obszarze roboczym powoduje zmianę koloru powierzchni z czerwonego na szary.
Płyty

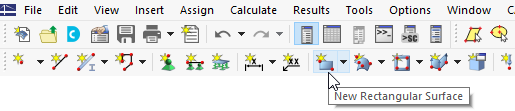

Aby dodać płyty, należy kliknąć
button on the toolbar.

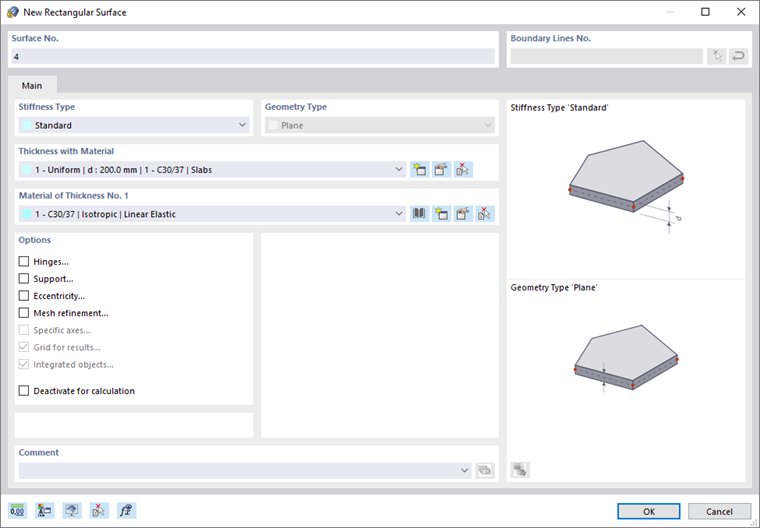

Otworzy się okno dialogowe 'Nowa powierzchnia prostokątna'.
Należy upewnić się, że dla płyt ustawiono typ sztywności Standardowy i materiał nr. 1. Następnie kliknij przycisk OK, aby rozpocząć graficznie definiowanie powierzchni.

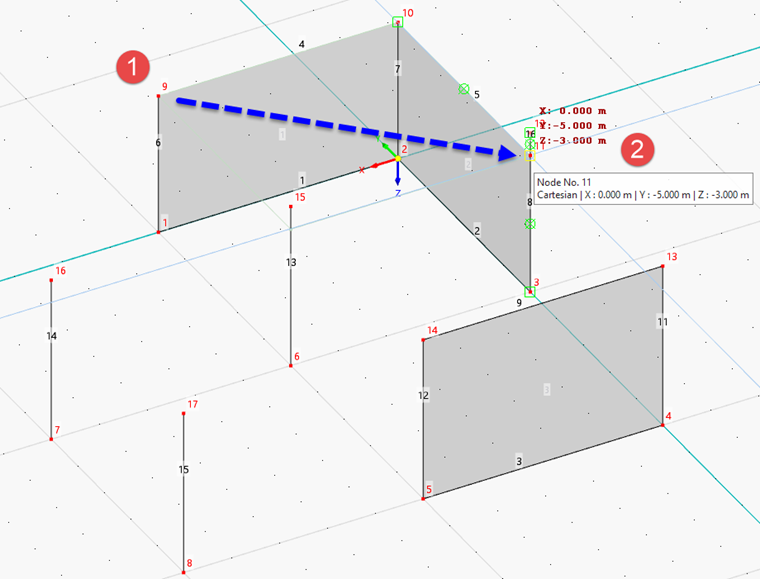

Zdefiniuj dolną płytę klikając jej naroża po przekątnej – na przykład węzeł 9, a następnie węzeł 11. (Nie ma potrzeby dostosowywania płaszczyzny roboczej, ponieważ węzły płyty już istnieją).
Ponieważ sztywność i grubość odnoszą się również do drugiej płyty, należy kontynuować definiowanie powierzchni. Kliknij na przykład węzły 15 i 13, aby zdefiniować wyższą płytę.
Kliknięcie prawym przyciskiem myszy powoduje wyjście z funkcji 'Nowa powierzchnia prostokątna'.
Powierzchnia łącząca
Aby bez trudu utworzyć pionową powierzchnię pomiędzy płytami, należy przemodelować nakładające się linie 8 i 10 oraz linię 13.
Linie podziału
Click the

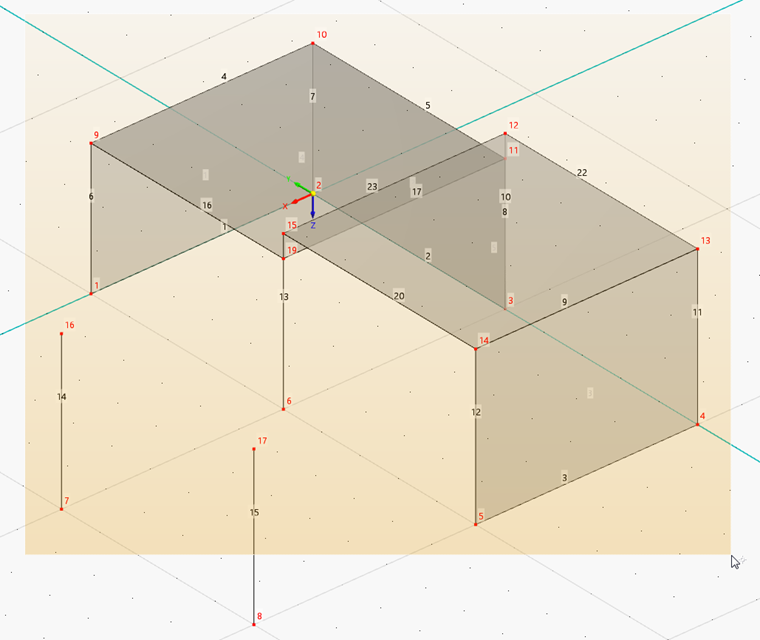

button on the toolbar so that the 'Connect Lines' function is activated. Następnie narysuj okno na całym modelu.
Nakładające się linie zostały zastąpione liniami ciągłymi. Linia 13 jest podzielona na dwie linie.
The numbering may again be slightly different to that shown in the image above. Kliknij prawym klawiszem myszy w pustym obszarze obszaru roboczego lub klawisz Esc, aby wyjść z funkcji.
Definiowanie powierzchni za pomocą linii granicznych
Powierzchnię łączącą można by utworzyć poprzez ponowne zdefiniowanie prostokąta. Alternatywnie powierzchnię tę można utworzyć, wybierając jej linie graniczne.

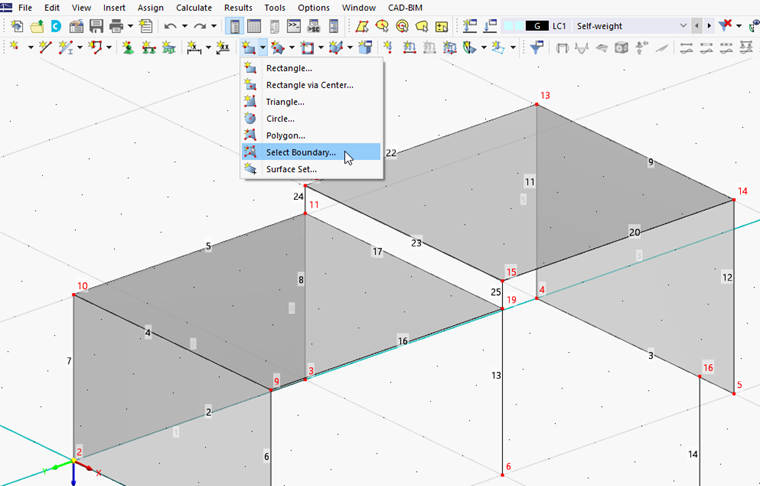

Click
next to the 'New Rectangular Surface' button to open the list of surface shapes.

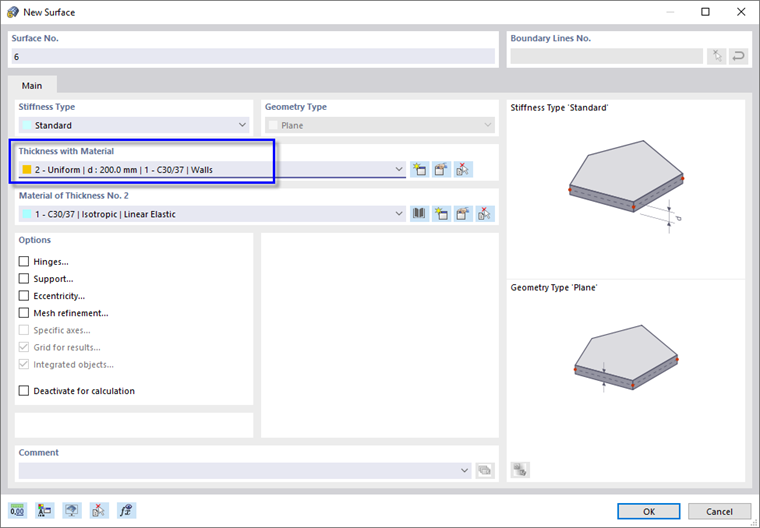

W polu 'Grubość z materiałem' należy wybrać grubość nr. 2, która została zdefiniowana dla ścian.

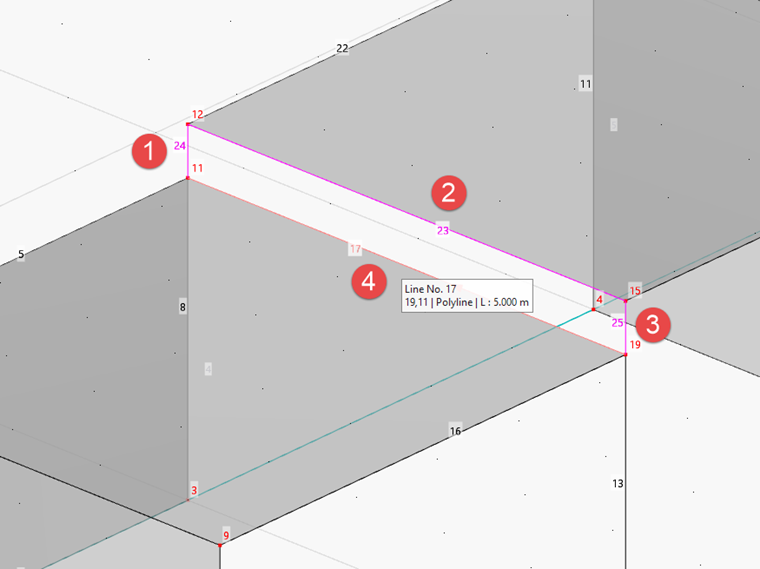

Zmiany należy zatwierdzić przyciskiem "OK". Następnie należy wybrać linie 17 i 23 do 25, aby zdefiniować powierzchnię między płytami.
Po wybraniu ostatniej z czterech linii granicznych powierzchnia nr 6. zostaje utworzona. Kliknięcie prawym przyciskiem myszy powoduje wyjście z funkcji 'Wybór granicy'.
