Linie

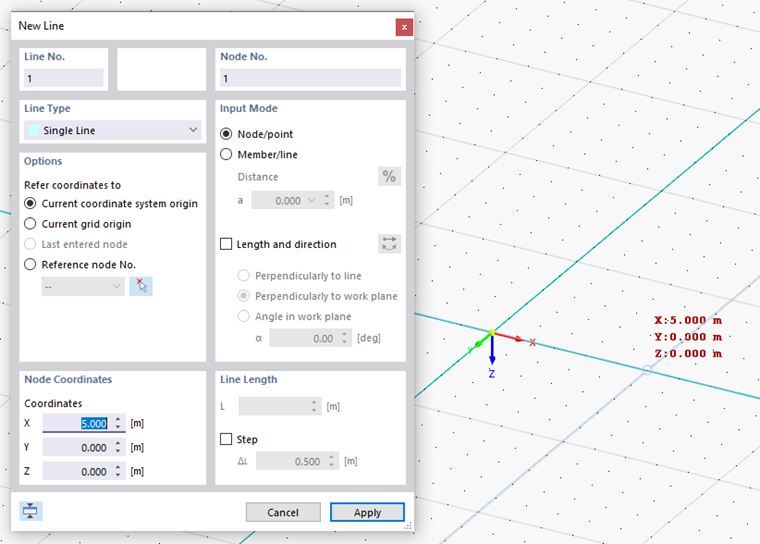

Kliknij przycisk
na pasku narzędzi, aby utworzyć nową linię.

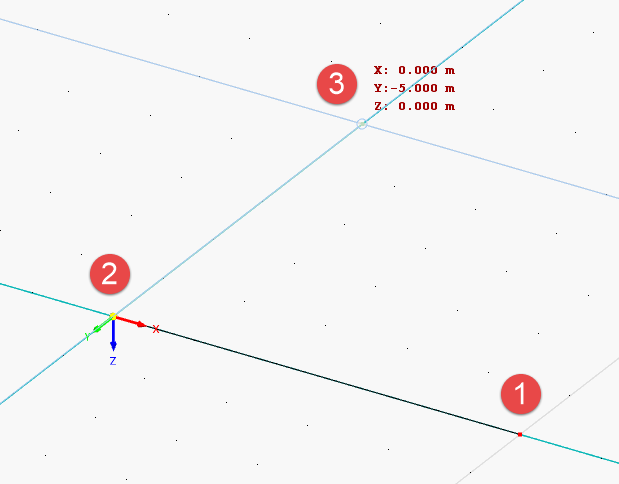

Następnie kliknij punkt o współrzędnych [X: 5 m / Y: 0 m / Z: 0 m] – punkt przecięcia dwóch linii rastra. Współrzędne zostaną wyświetlone obok okrągłego kursora.
Kliknij punkt w początku [X: 0 m / Y: 0 m / Z: 0 m]. Kontynuuj, zaznaczając punkt znajdujący się w [X: 0 m / Y: -5 m / Z: 0 m] – kolejny punkt przecięcia dwóch linii rastra.
Aby zakończyć tworzenie linii ciągłych, kliknij prawym przyciskiem myszy (lub naciśnij Esc).

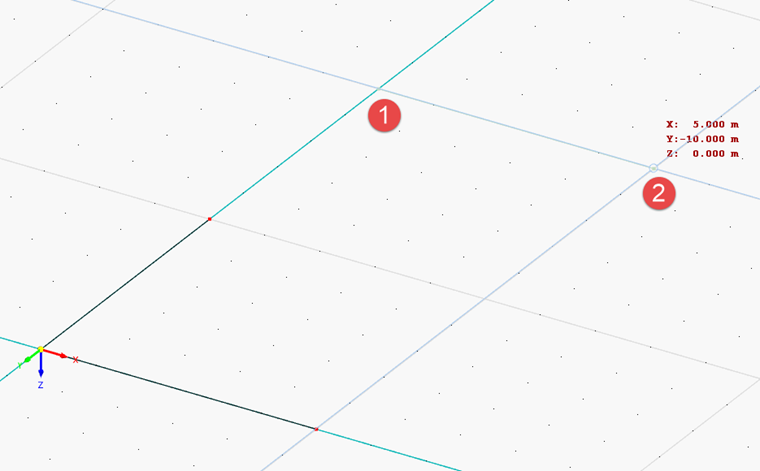

Funkcja 'Nowa linia' będzie nadal aktywna. Kliknij punkty [X: 0 m / Y: -10 m / Z: 0 m] i [X: 5 m / Y: -10 m / Z: 0 m].
Teraz kliknij dwukrotnie prawym przyciskiem myszy, aby wyjść z trybu wprowadzania. Okno dialogowe 'Nowa linia' zostanie zamknięte.

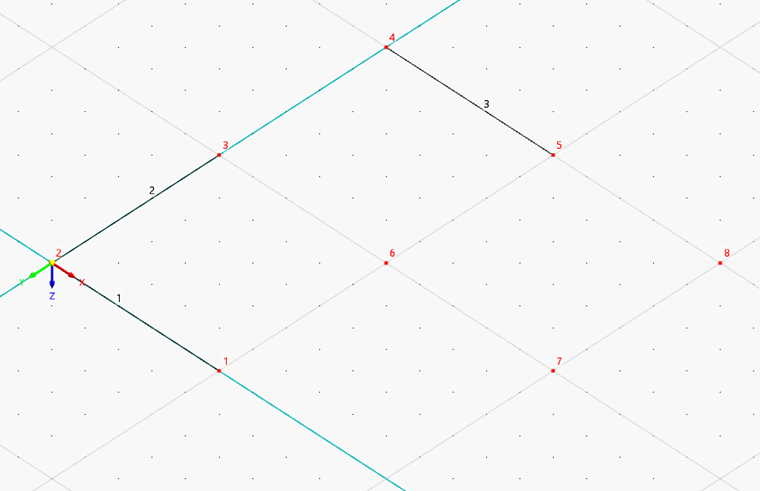

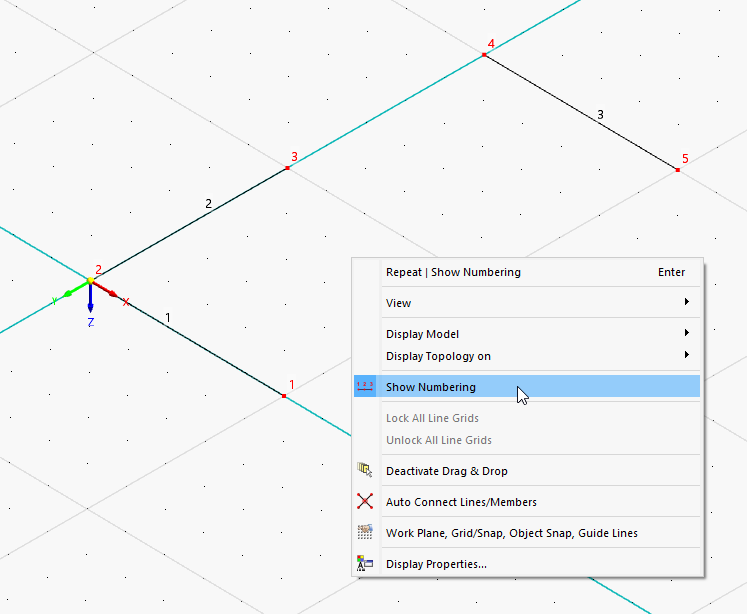

Nowe linie są trudne do zidentyfikowania, ponieważ pokrywają się z liniami rastra. Aby wyświetlić numerację linii i węzłów, kliknij prawym przyciskiem myszy w obszarze roboczym. W menu kontekstowym aktywuj opcję Wyświetl numerację.
Węzły
Kliknij przycisk
na pasku narzędzi, aby utworzyć węzły podstaw słupów.

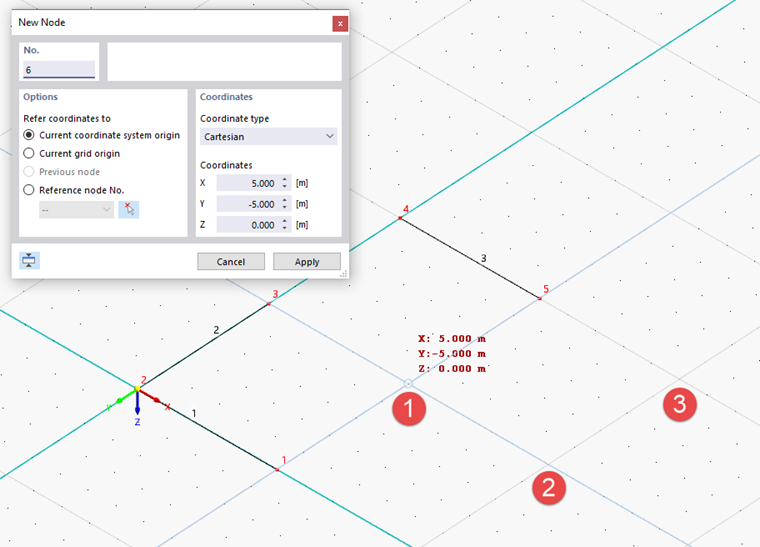

Następnie kliknij punkt o współrzędnych [X: 5 m / Y: -5 m / Z: 0 m] - znów punkt przecięcia dwóch linii rastra.
Kontynuuj, klikając punkty [X: 10 m / Y: -5 m / Z: 0 m] oraz [X: 10 m / Y: -10 m / Z: 0 m].
Kliknięcie przyciskiem myszy powoduje zakończenie funkcji 'Nowy węzeł'.
