Belki stalowe są połączone w punktach przecięcia ich osi ciężkości, co przedstawia także model konstrukcyjny. Na renderingu 3D można jednak zobaczyć, że ten rodzaj połączenia nie w pełni odpowiada rzeczywistości. Aby poprawić prezentację graficzną w tym przykładzie, belkę ramy należy umieścić pod belkami pomostu i wyrównać jej położenie względem słupów. Odsunięcie to będzie miało również wpływ na siły wewnętrzne.

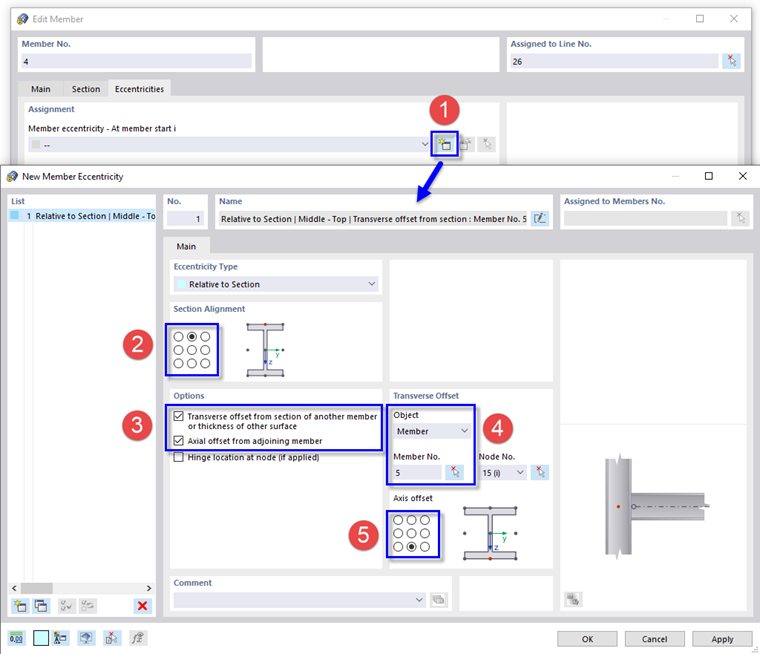

Zaznacz belkę ramy (pręt nr 4) poprzez jej dwukrotne kliknięcie. W oknie dialogowym 'Edytuj pręt' wybierz opcję Mimośrody (pod opcją 'Przeguby', zob. rys. Edytowanie prętów ). Następnie przejdź do zakładki Mimośrody.
Za pomocą przycisku
można zdefiniować nowy typ mimośrodu (1).
W przypadku, gdy mimośród odnosi się do innego przekroju, program automatycznie określa wartości odsunięć.
W polu 'Wyrównanie przekroju' wybierz opcję Środek góra
(2), aby wyrównać belkę ramy pośrodku jej górnego pasa względem połączonego obiektu. Następnie w sekcji 'Opcje' wybierz Odsunięcie poprzeczne od przekroju innego pręta oraz Odsunięcie osiowe od sąsiedniego pręta (3).
W sekcji 'Odsunięcie poprzeczne' należy wybrać w oknie graficznym jeden z prętów pomostu – np. nr 5 – za pomocą przycisku
(4). Ponieważ belka ramy ma zostać umieszczona poniżej połączonego obiektu, obok szkicu przekroju (5) należy wybrać opcję Środek dół
. Następnie kliknij OK.

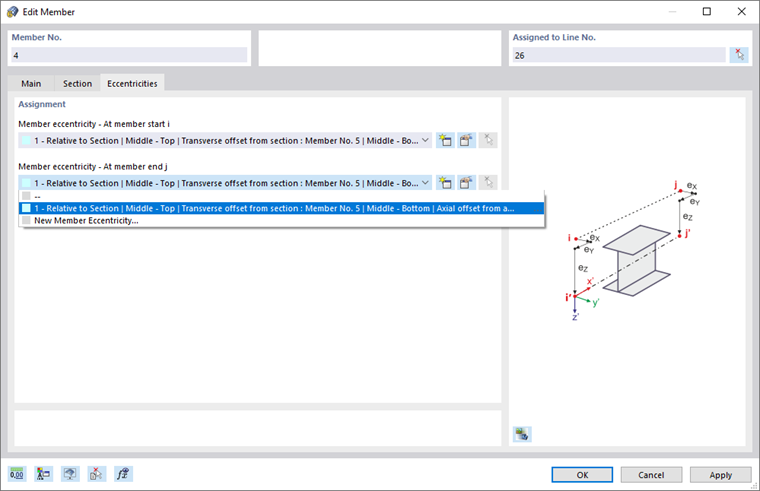

Aby przypisać ten mimośród również do drugiego końca pręta, tak jak poprzednio rozwiń listę pod pozycją 'Na końcu pręta j'. Wybierz typ mimośrodu nr 1.
Kliknij przycisk OK, aby przypisać mimośrody.

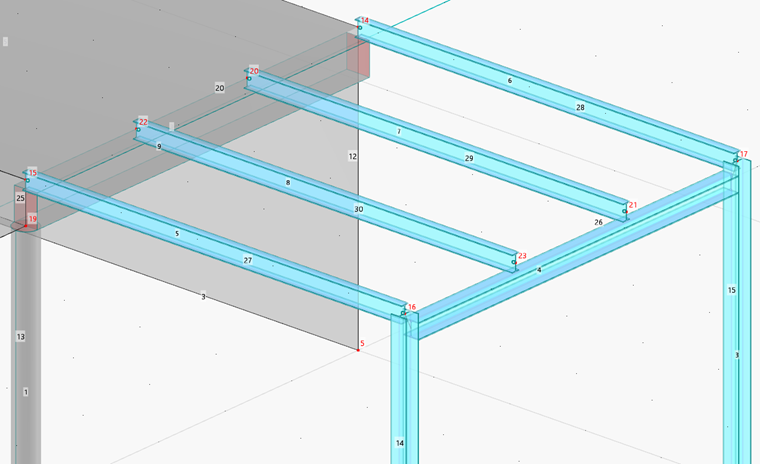

Ten typ mimośrodu jest wystarczający dla modelu w tym tutorialu. W podobny sposób można zdefiniować osiowe odsunięcie belek pomostowych w kierunku podciągu.

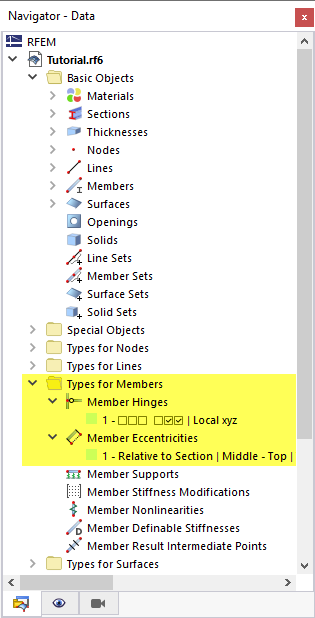

W drzewie nawigatora wszystkie przeguby i mimośrody są wyświetlane w folderze 'Typy dla prętów'.
