偏心

钢梁在它们的重心轴的相交处连接，这就是结构模型。 但是在三维渲染中，这种连接方式并不真实。 为了更好地显示图形，在平台梁下方设置框架梁，并与柱子对齐。 该偏移也会影响内力。

双击框架梁（杆件编号 4）。 在'编辑杆件'对话框中，选择偏心选项（在'铰'选项下，见 编辑杆件 图像）。 然后选择偏心选项卡。

点击 按钮，可以定义一种新的偏心类型(1)。

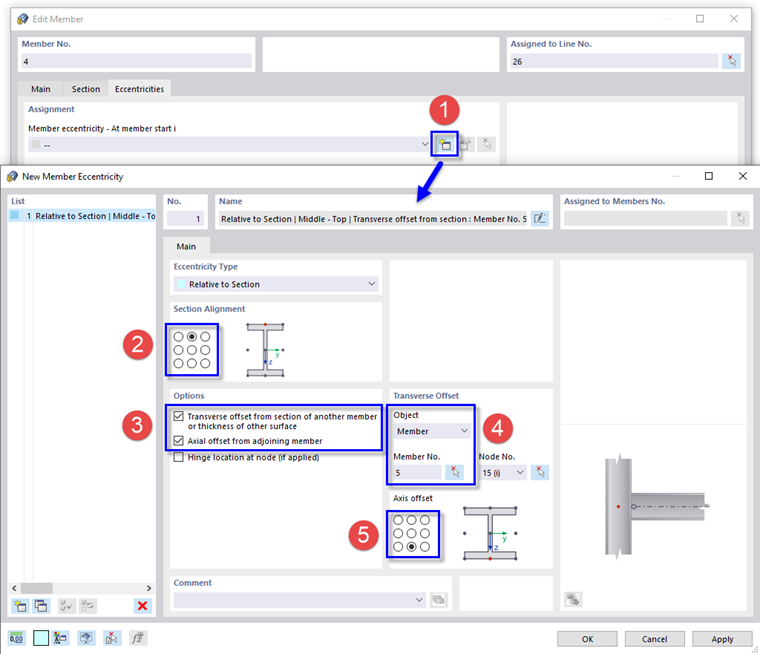

定义新的偏心

当偏心与另一截面相关时，程序会自动设置偏移值。

在'截面对齐'区域中，选择上翼缘 选项 (2)，上翼缘中心的框架梁与连接的对象对齐。 在'选项'区域中选择与另一杆件的截面的横向偏移和与相邻杆件的轴向偏移 (3) .

在'横向偏移'区域中，以图形方式选择一个平台杆件，例如 no. 5 – 使用 按钮 (4)。 由于框架梁设置在连接对象的下方，因此请选择截面草图 (5) 旁边的底部中心 选项。 然后点击确定。

如果想要将该偏心也分配到杆件另一端，则像以前一样打开'在杆件末端 j' 下方的列表。 选择偏心类型编号1.

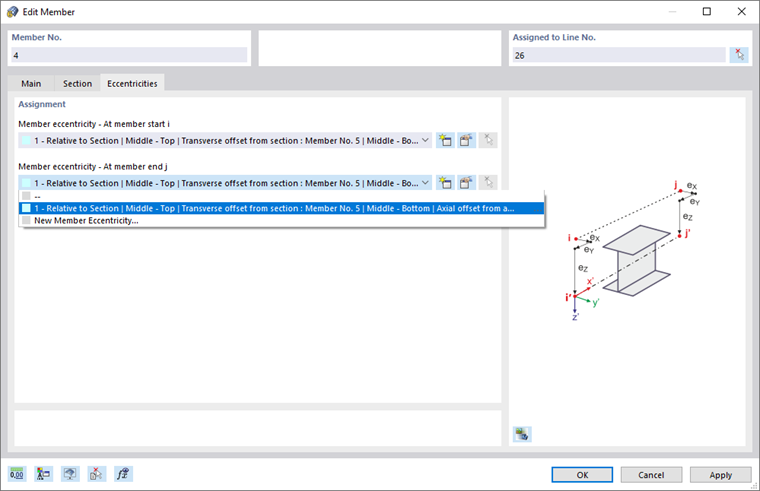

杆件两端的杆件偏心

点击确定，分配偏心。

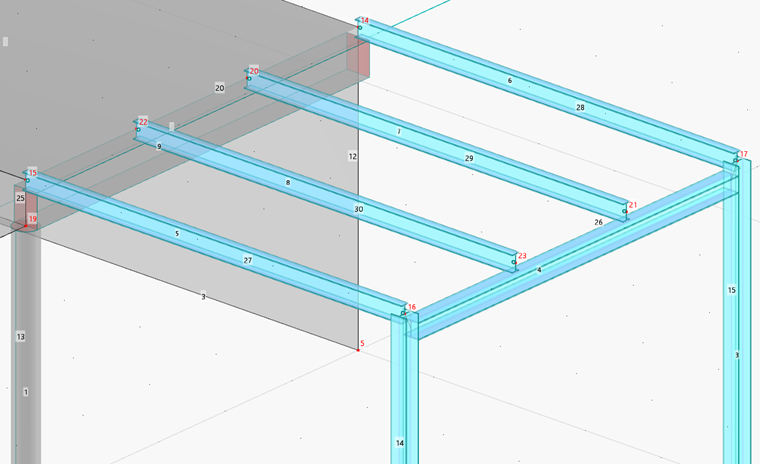

框架梁偏心距

这种类型的偏心对于教学模型来说已经足够了。 以类似的方式，可以定义平台梁朝下立梁的轴向偏移。

在树状结构的导航器中的'杆件属性'文件夹中列出了所有铰和偏心。

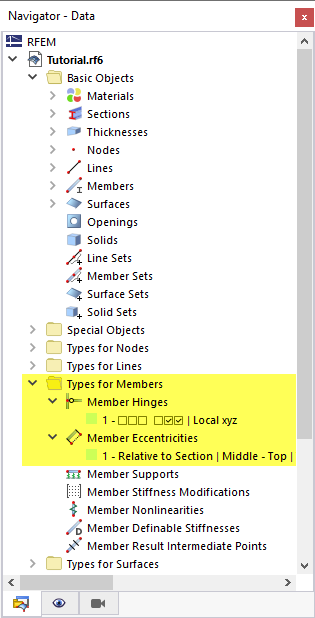

导航器中的“杆件属性”项目
