结果剖面

结果截面可以作为用户自定义的平面创建，

为了获得更好的视图，请点击工具栏 (1) 上的 和 按钮关闭面和杆件结果，以便获得更好的视图。 然后点击 按钮，定义新的结果截面(2)的参数。

“新建结果截面”按钮

在'新建结果截面'对话框中，预设了截面类型'2点和矢量'以及投影方向'全局 Z'。 将创建一个垂直切片平面。

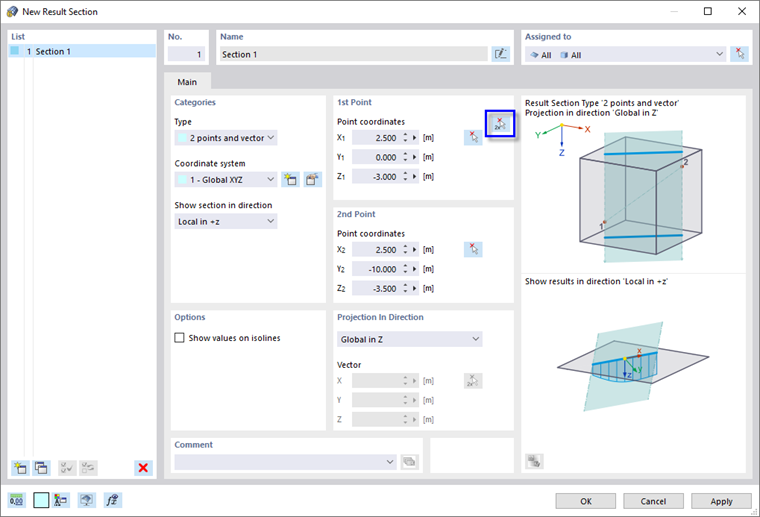

'新建结果截面'对话框

要以图形方式定义平面的两个点，请点击'第一个点'区域中的 按钮。 打开'分配'对话框。

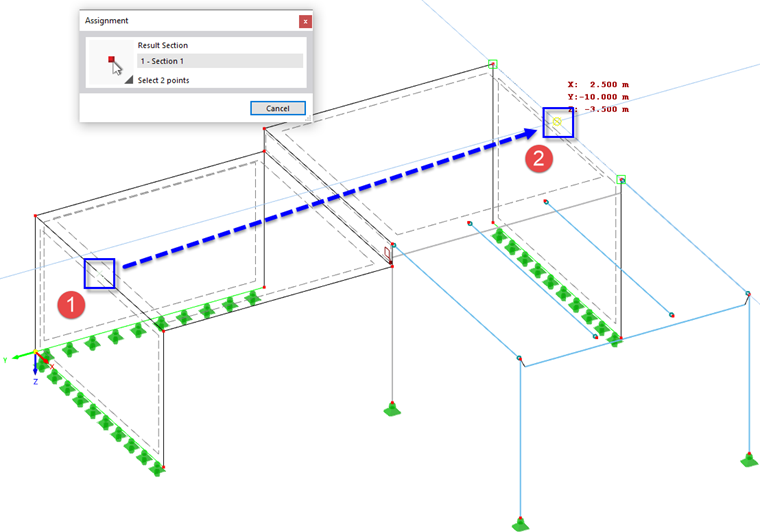

选择截平面的两个点

点击下板 [X: 2.5 m/Y： 0 m/Z： -3 m]。 注意线上的 符号： 当鼠标移到线上时，它会出现在捕捉线上。 然后点击上部楼板的右侧边界线 [X: 2.5 m/Y： -10 m/Z： -3.5 m]。

只要定义了第二个点，就会返回到'新建结果截面'对话框。 点击确定应用结果截面。

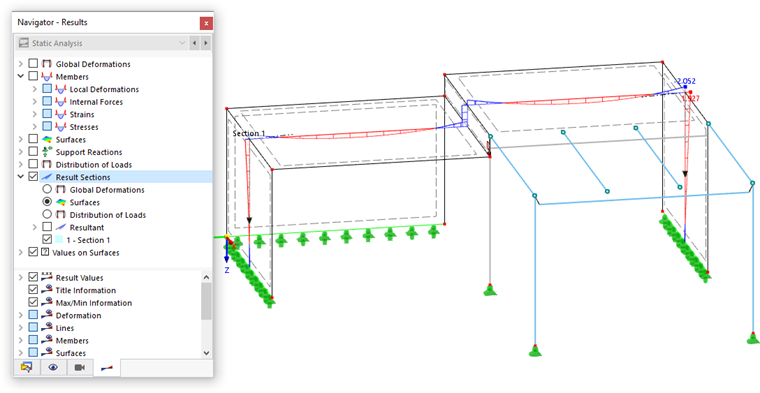

显示面上应力的结果剖面

结果截面包括由截面平面切割的所有面的结果。 例如，如果您只想显示两块板的结果，请双击截面符号的虚线来修改结果截面。 （如果难以以图形方式选择，请使用编辑菜单，指向特殊对象，结果截面，然后点击对话框。）

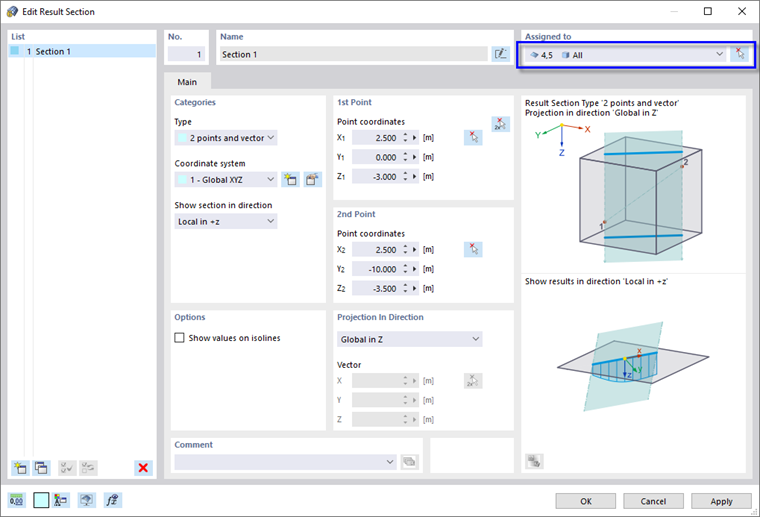

为结果截面选择板

在'分配给'区域中，点击 按钮，以图形方式选择两块板。 请注意单击面的编号为虚线。 4 和 5。 点击确定关闭这两个对话框。 结果剖面现在只显示两块板的应力。

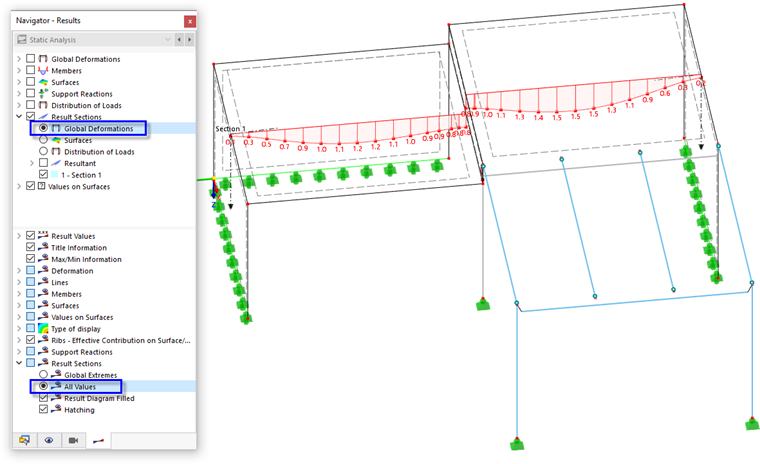

包含上部和下部楼板全局变形的结果剖面

要显示沿截面的变形值，请在导航器的'结果截面'类别中选择全局变形。 如果您在导航器的底部区域选择所有值（再次为'结果截面'类别），所有网格值将沿图形显示。
